Описание и характеристики

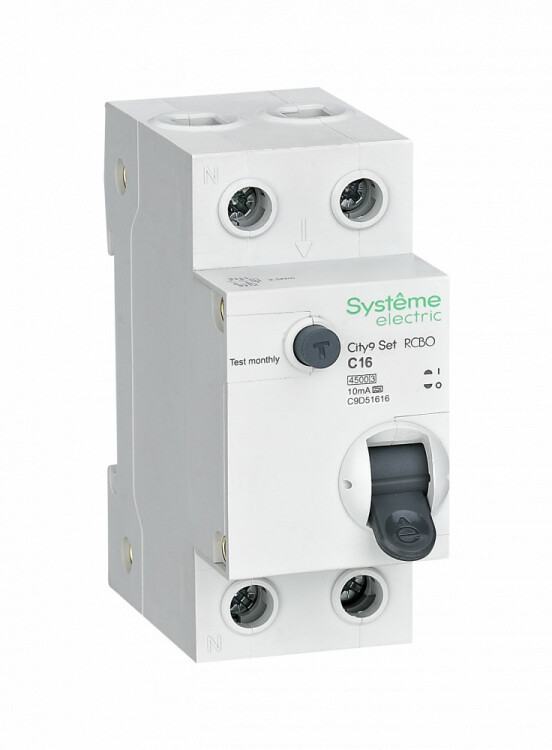

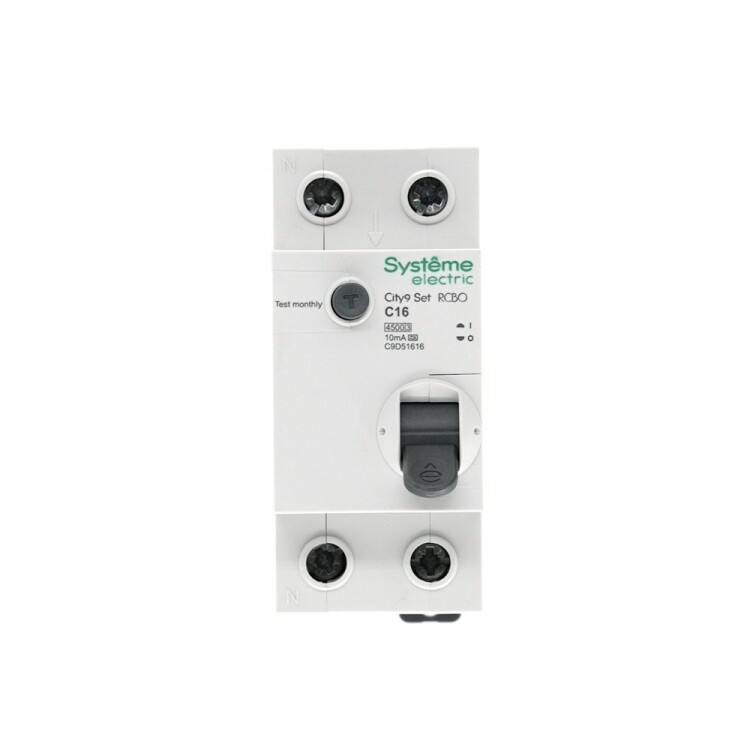

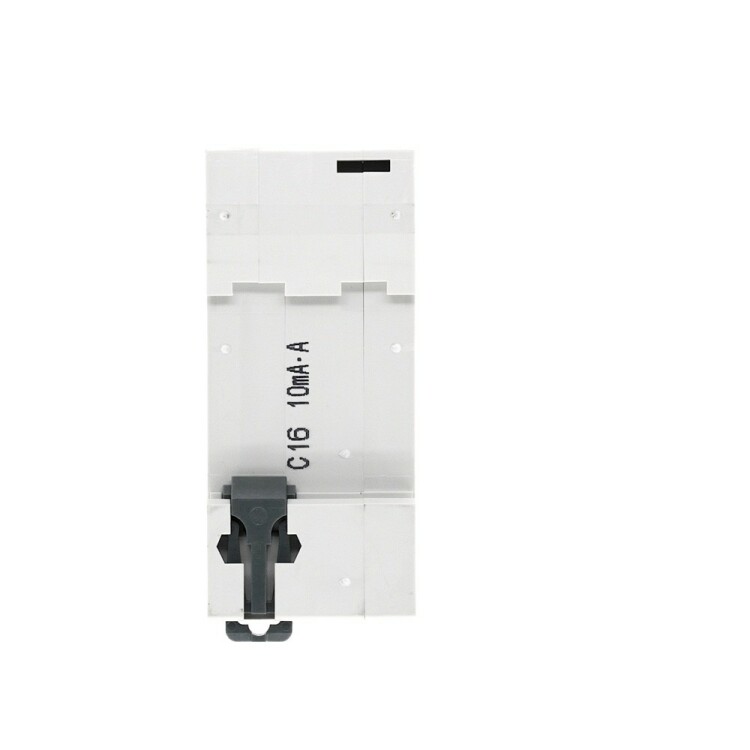

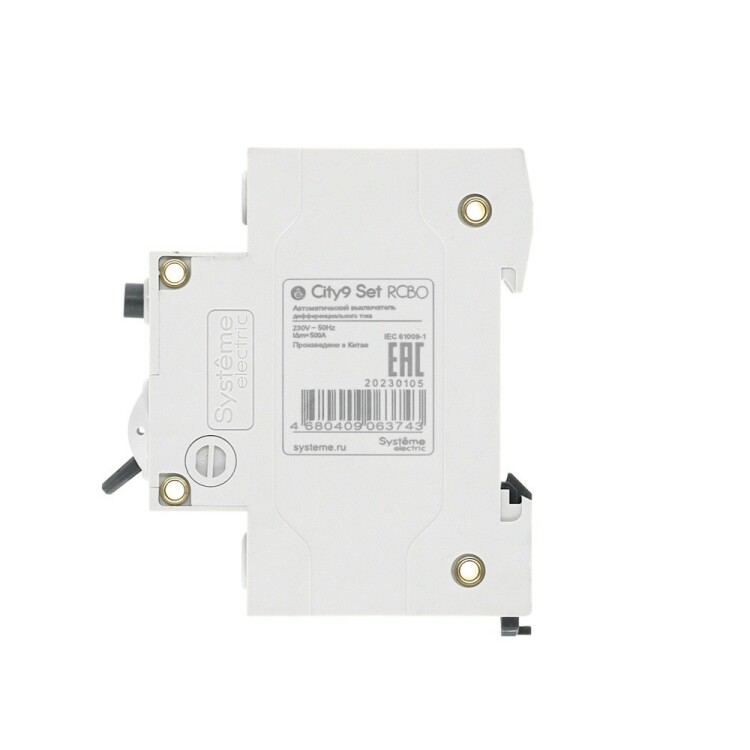

Автоматический выключатель дифференциального тока Systeme Electric C9D51616 City9 Set (1Р+N, 16 А, характеристика срабатывания C, тип A, 10 мА, 4,5 кА)
Автоматические выключатели дифференциального тока Systeme Electric серии City9 Set применяются для защиты цепей от коротких замыканий и перегрузок, для защиты людей от поражения электрическим током при прямом прикосновении (чувствительность 10 мА).
Выполняют защитную функцию как при отсутствии, так и при наличии заземления (PE-проводника).
АВДТ с током уставки 10 мА устанавливается в ванных, душевых комнатах (в случае отдельных цепей) в жилых зданиях, общественных учреждениях.

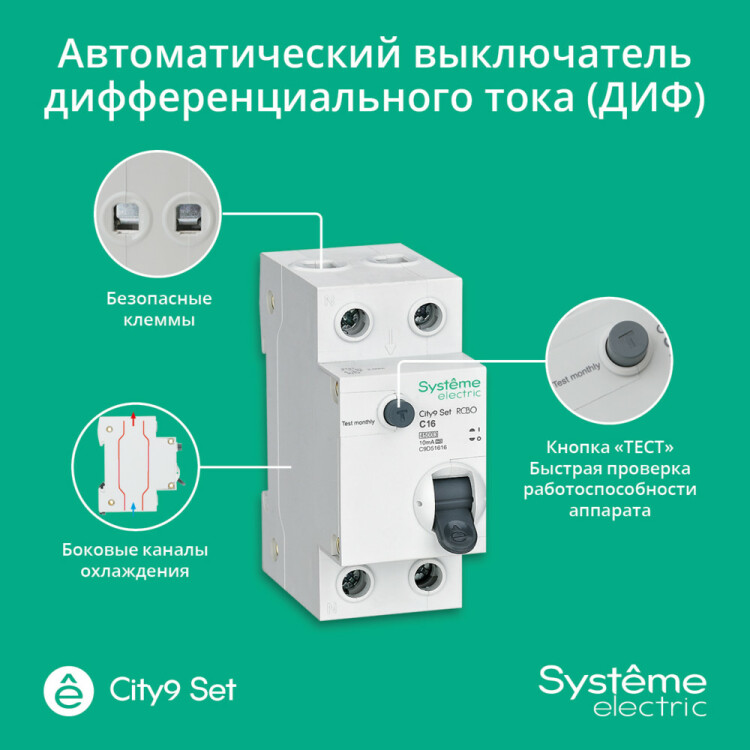

Преимущества
- Кнопка "Тест" обеспечивает проверку работоспособности аппарата.
- Безопасные клеммы.

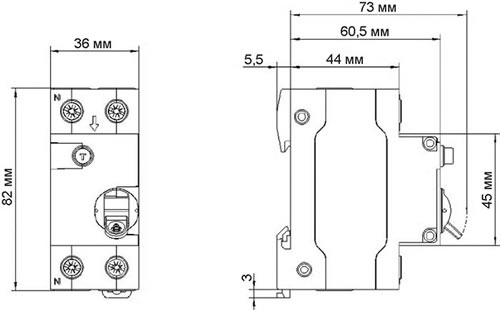

Размеры
Технические характеристики
| Тип изделия | автоматический выключатель дифференциального тока |
| Тип устройства | электронный |
| Описание полюсов | 1P+N |
| Количество защищенных полюсов | 1 |
| Модульная ширина (шаг 18 мм) | 2 |
| Отключение нейтрали | да |
| Номинальный ток In, А | 16 |
| Тип сети | переменный ток |
| Характеристика срабатывания (кривая тока) | С |
| Номинальное рабочее напряжение Ue, В | АС 230 |
| Рабочая частота сети, Гц | 50 |
| Чувствительность защиты от тока утечки, мА | 10 |
| Задержка срабатывания защиты от тока утечки | мгновенный |
| Тип тока утечки* | А |
| Номинальная отключающая способность при коротком замыкании Icn, А | 4500 (АС 230 В, 50 Гц) |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Устойчивость к импульсному току, А | 250 |
| Класс токоограничения | 3 |
| Категория перенапряжения | IV |
| Наличие индикатора положения контакта | есть |
| Тип управления | тумблер |
| Способ крепления | на DIN-рейку |
| Механическая износостойкость, циклов | 20000 |
| Электрическая износостойкость, циклов | 10000 |
| Рабочая температура окружающей среды, °С | -25... +60 |
| Относительная влажность воздуха при +25 ±10 °С, % | 45 - 80 |
| Степень защиты от пыли и влаги | IP20 |
| Степень загрязнения | 2 |
| Срок службы, лет | 10 |
* АВДТ типа тока утечки АС обеспечивает защиту только от утечек переменного синусоидального тока.
АВДТ типа тока утечки А обеспечивает защиту от утечек как импульсного, так и переменного тока.
Монтаж и подключение
Крепление защелкиванием |
Любое установочное положение. |
Подвод питания только сверху.
Схема подключения
Присоединение проводников
Правила эксплуатации
Тестирование аппарата один раз в месяц позволяет подтвердить его работоспособность.
Исправный аппарат выключится и отключит напряжение.
Если аппарат не отключился, он должен быть обязательно заменен.
