Описание и характеристики

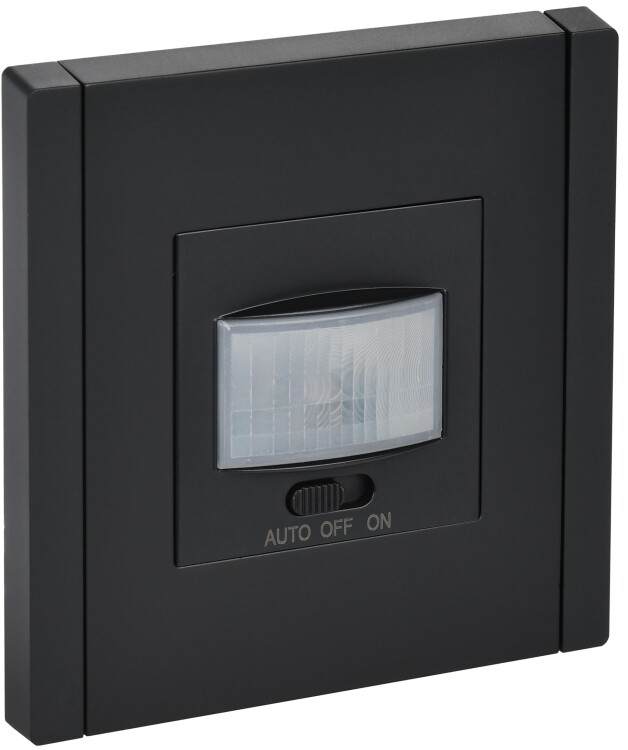

Датчик движения IEK FP155 Forte&Piano (500 Вт, IP20) скрытой установки, черный
Мы сами создаем свое пространство для жизни.
Чем меньше рамок и ограничений мы встречаем на этом пути, тем более вдохновляющим становится процесс и более креативным получается результат.
Коллекция безрамочных розеток и выключателей Forte&Piano от IEK не имеет аналогов в мире и дает возможность легко комбинировать изделия, создавая изящные бесшовные композиции.
Теперь не нужно тратить энергию и время на расчет количества изделий в ряду и рамок к ним, и нервы при внесении изменений.
Вместо множества вариантов рамок понадобятся лишь две заглушки по краям.
Масштабируемый суппорт - ноу-хау коллекции, неограниченное количество изделий в ряду при стандартном шаге подрозетника 71 мм.
Собирается просто, как конструктор.
Преимущества
- Две заглушки и никаких рамок.
- Запатентованный механизм.
- Фиксация лицевой панели без винтов.
- Неограниченное количество изделий в ряду.
- Разработано совместно с ведущими дизайнерами России.
Лаконичный стиль, комфортный и быстрый монтаж, разнообразный ассортимент механизмов.
Размеры
| Высота изделия, мм | 89 |
| Ширина изделия, мм | 86,5 |
| Глубина изделия общая, мм | 47 |
| Глубина изделия внешняя, мм | 17,1 |
Материалы и цвета
| Цвет лицевой панели и боковых заглушек | Черный |
| Тип поверхности лицевой панели и боковых заглушек | матовый |
| Материал лицевой панели и боковых заглушек | поликарбонат |
| Материал корпуса механизма | поликарбонат |
| Материал подключаемых проводников | медь |
Функциональные возможности

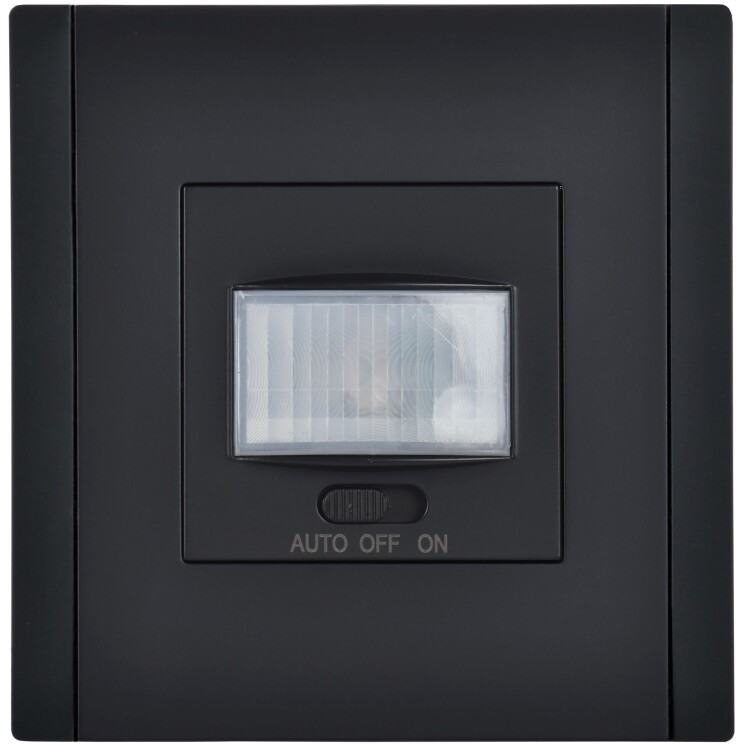

- Датчик может работать в 3 режимах в зависимости от положения функционального переключателя ON / OFF / AUTO:
ON - нагрузка постоянно включена независимо от наличия движения в зоне охвата датчика;
OFF - датчик движения и нагрузка отключены;
AUTO - датчик движения включен. - Включение нагрузки произойдет автоматически при обнаружении движения в зоне охвата датчика.
Технические характеристики
| Артикул | FP-MS10-N-150-05-K02 |
| Тип изделия | датчик движения |
| Исполнение | механизм с суппортом и лицевой панелью, с боковыми заглушками |
| Назначение | автоматическое включение освещения при появлении в зоне охвата движущихся объектов |
| Тип датчика | пассивный инфракрасный |
| Номинальное напряжение, В | АС 220 - 230* |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 2,5 |
| Максимальная мощность нагрузки ламп накаливания, ВА | 500 |
| Максимальная мощность нагрузки светодиодных ламп, ВА | 200 |
| Диапазон регулировки времени отключения нагрузки после прекращения движения в зоне охвата | 20 сек. - 6 мин. |
| Диапазон регулировки срабатывания датчика в зависимости от уровня освещенности, лк | 10... 1275 |
| Дальность обнаружения, м | 3 |
| Дальность обнаружения сбоку, м | 6 |
| Угол обнаружения по горизонтали, градусов | 160 |
| Диапазон рабочих температур, °C | -25... +40 |
| Относительная влажность воздуха при +25 °С, % | 90 |
| Степень защиты от пыли и влаги | IP20 |
| Оптимальная высота установки, м | 1,4 |

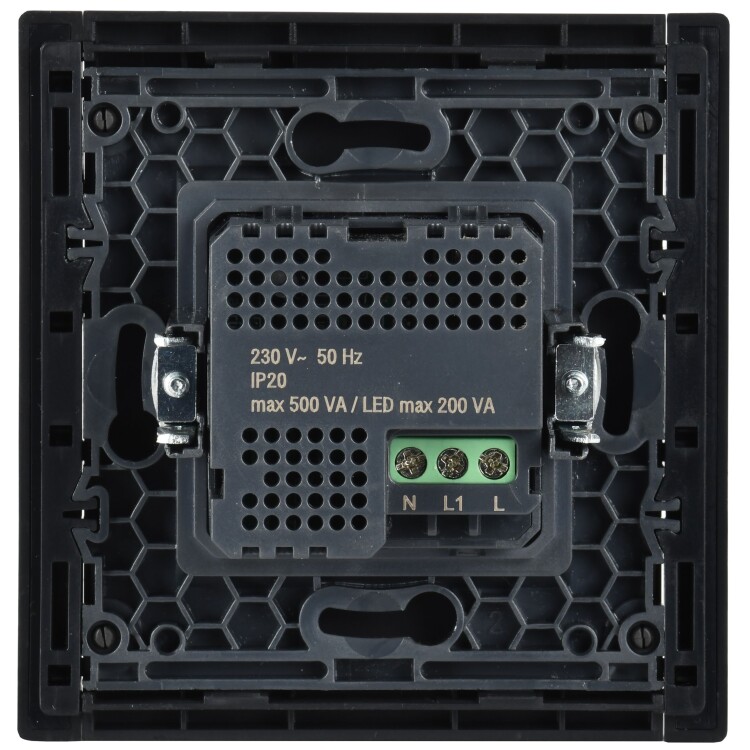

| Способ подключения | винтовой зажим |
| Сечение подключаемых проводников, кв.мм | 1,0 - 2,5 |
| Тип монтажа | скрытая установка |

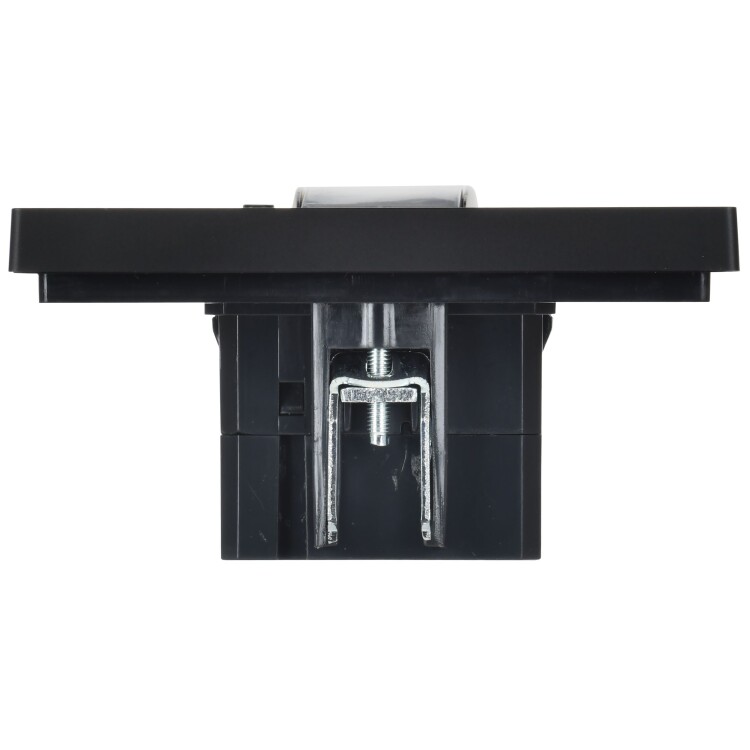

| Способ крепления | винтами / в распор (монтажными лапками) |
| Срок службы, лет | 10 |
* Питание датчика должно осуществляться через защитное устройство (автоматический выключатель, предохранитель).
Рекомендации по выбору места установки датчика

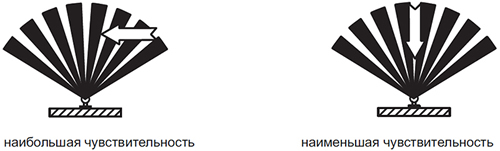

- При выборе места установки датчика необходимо учитывать, что наибольшую чувствительность датчик движения имеет, когда движущийся объект перемещается перпендикулярно лучам в зоне обнаружения.
- Факторы, которые могут вызвать ошибочное срабатывание датчика: кондиционеры, близко расположенные приборы с вращающимися лопастями.
Тестирование датчика после подключения

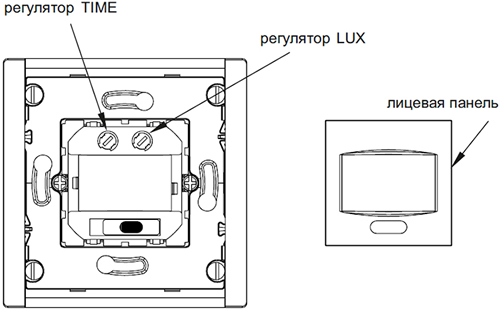

- Регулятор выдержки времени включения датчика TIME и регулятор освещенности LUX находятся под лицевой панелью.
Регулировка осуществляется с помощью отвертки с прямым шлицем.
- Регулятор порога срабатывания в зависимости от уровня освещенности LUX установите в положение максимальной освещенности (позиция ""), регулятор выдержки времени включения TIME установите в положение минимального времени срабатывания (позиция "I"), подайте на датчик напряжение питания.
Включение нагрузки произойдет после выхода датчика на рабочий режим в течение 30 секунд. Отключение нагрузки произойдёт через 10 сек.
Введите в зону обнаружения датчика движущийся объект, произойдет включение нагрузки.
После прекращения движения объектов в зоне обнаружения должно произойти отключение нагрузки по истечении времени, заданного регулятором TIME.
- Регулятор порога срабатывания в зависимости от уровня освещенности LUX установите в положение минимальной освещенности (позиция "I").
При освещенности выше минимальной освещенности 3 лк (сумерки) датчик не должен включать нагрузку.
Закройте линзу датчика светонепроницаемым предметом, при этом должно произойти включение нагрузки.
Отключение нагрузки должно произойти по истечении времени, заданного регулятором TIME, после прекращения движения объектов в зоне обнаружения датчика.
