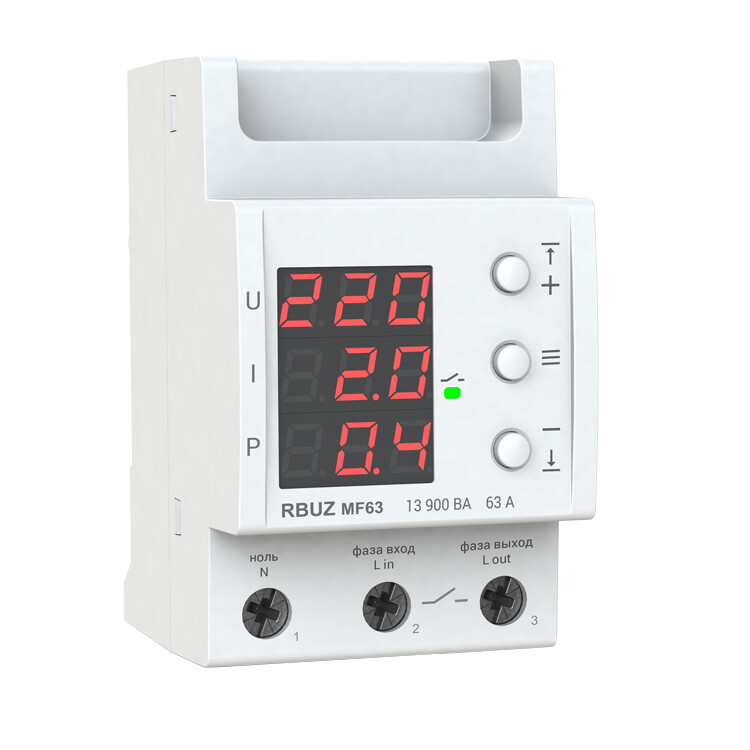

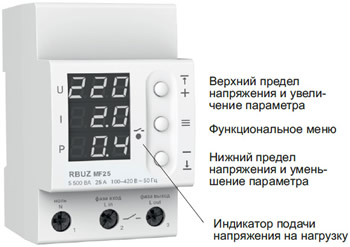

Реле многофункциональное RBUZ MF63 (63 А, 13900 В*А)

Реле RBUZ MF63 многофункциональное предназначено для защиты однофазной электросети от недопустимых отклонений напряжения, а также превышения потребления тока и активной мощности.

Размеры и вес

Высота, мм	85
Ширина, мм	70
Глубина, мм	53
Вес изделия, кг	0,2

Функциональные возможности

• Просмотр последних аварийных значений напряжения, тока и активной мощности (данные хранятся в энергонезависимой памяти реле).
• Настройка пределов срабатывания под потребности.

• Задержка на включение нагрузки 3 - 600 сек.
  Более длительная задержка на включение (2 - 3 минуты) позволит увеличить срок службы компрессорного оборудования (холодильник , кондиционер и т.п.).
• Задержка на отключение нагрузки при срабатывании по току или превышении мощности.

• Установка максимального количества срабатываний защиты подряд по току или превышению мощности.
• Поправка показаний напряжения или тока на экране предусмотрена на случай, если показания реле и образцового прибора расходятся.

• Термозащита в случае аварийного перегрева реле выключает питание прибора и предупреждает возможный пожар.
• Импульсный блок питания уменьшает потребление энергии самим реле.

Технические характеристики

Тип изделия	реле многофункциональное
Тип реле	поляризованное
Основной предел тока, А	0,1 - 63
Ограничение активной мощности, кВт	0,1 - 13,9
Номинальный ток нагрузки, А	63 (max 80 А в течение 10 мин.)
Номинальная мощность нагрузки, В*А	13900
Пределы напряжения, В	верхний 220 - 280 нижний 120 - 210
Время отключения при превышении по напряжению, секунд	0,04 (больше 264 В) 0,5 (220 - 264 В)
Время отключения при понижении напряжения, секунд	10 (176 - 210 В) 0,5 (164 - 176 В) 0,04 (меньше 164 В)
Время задержки включения нагрузки, секунд	3 - 600
Время задержки отключения нагрузки при превышении тока и мощности, секунд	0 - 240
Напряжение питания, В	АС 100 - 420
Частота тока, Гц	50
Точность измерения силы тока, А	45 - 63 ± 0,6 10 - 45 ± 0,1 1 - 10 ± 0,2 <1 ±0,3
Количество коммутаций под нагрузкой, не менее, циклов	50000
Количество коммутаций без нагрузки, не менее, циклов	1000000
Способ монтажа	на DIN-рейку
Сечение подключаемых проводников, не более, кв.мм	16
Степень защиты от пыли и влаги	IP20

Монтаж и подключение

• Многофункциональное реле предназначено для установки внутри помещений.
  Риск попадания влаги и жидкости в месте установки должен быть минимален.
  При установке в ванной комнате, туалете, кухне, бассейне реле должно быть помещено в оболочку со степенью защиты от пыли и влаги не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и защита от брызг в любом направленнии).
• Реле монтируется в специальный шкаф на стандартную монтажную рейку шириной 35 мм, занимает в ширину три стандартных модуля по 18 мм.

• Реле монтируется и подключается после установки и проверки нагрузки.
• Необходимо, чтобы реле коммутировало ток не более номинального тока.
  Сечение проводов проводки, к которой подключается устройство, должно соответствовать величине электрического тока, потребляемого нагрузкой.

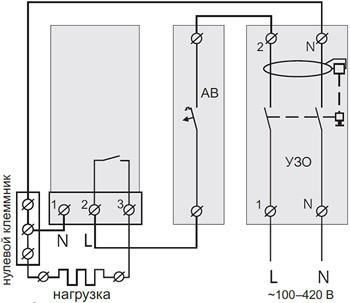

  Упрощенная внутренняя схема и схема подключения:




• Напряжение питания (100 - 420 В, 50 Гц), в котором будет контролироваться ток и мощность, подается на клеммы 1 и 2, причем фаза (L) определяется индикатором и подключается к клемме 2, а ноль (N) - к клемме 1.
• Соединительные провода нагрузки подключаются к клемме 3 и к нулевому клеммнику (в комплекте нет).

  Внимание!
  Соединение нагрузки с сетевым нулем в клемме 1 не осуществлять!

• Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед реле установить автоматический выключатель (АВ).
  Он устанавливается в разрыв фазного провода и должен быть рассчитан на номинальный ток нагрузки.
• Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).
