Описание и характеристики

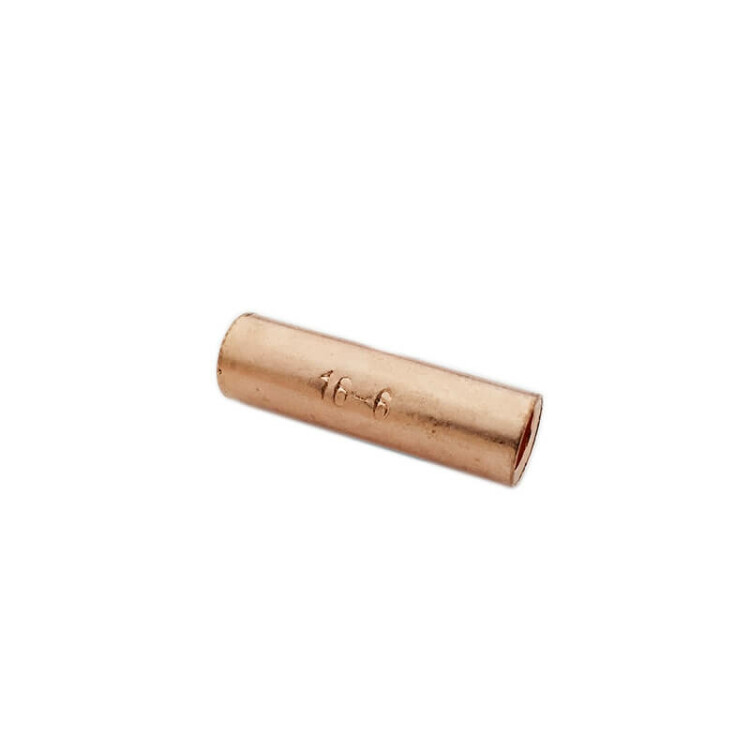

Гильза кабельная медная ГМ 16-6
Гильзы кабельные соединительные медные типа ГМ (без покрытия), закрепляемые опрессовкой, предназначены для соединения проводов и кабелей с медными жилами.
Изготавливаются по ГОСТ 23469.3-79.
Размеры
| Размеры, мм | ||
|---|---|---|
| L | d1 | d2 |
| 30 | 6 | 9 |
Материалы
- Гильзы имеют сквозную конструкцию, изготавливаются из цельнотянутой медной трубы марки М2 (ГОСТ 617-2006) или других марок, по качеству аналогичных М2.
Технические характеристики
| Тип изделия | гильза кабельная |
| Номинальное сечение, кв.мм | 16 |
| Сечение кабеля класса гибкости 2, 3, кв.мм | 16 |
| Сечение кабеля класса гибкости 5, 6, кв.мм | 16 |
| Способ монтажа | опрессовка |
| Рабочее напряжение, кВ | до 10 |
| Климатическое исполнение и категория размещения | УХЛ3 |
