Описание и характеристики

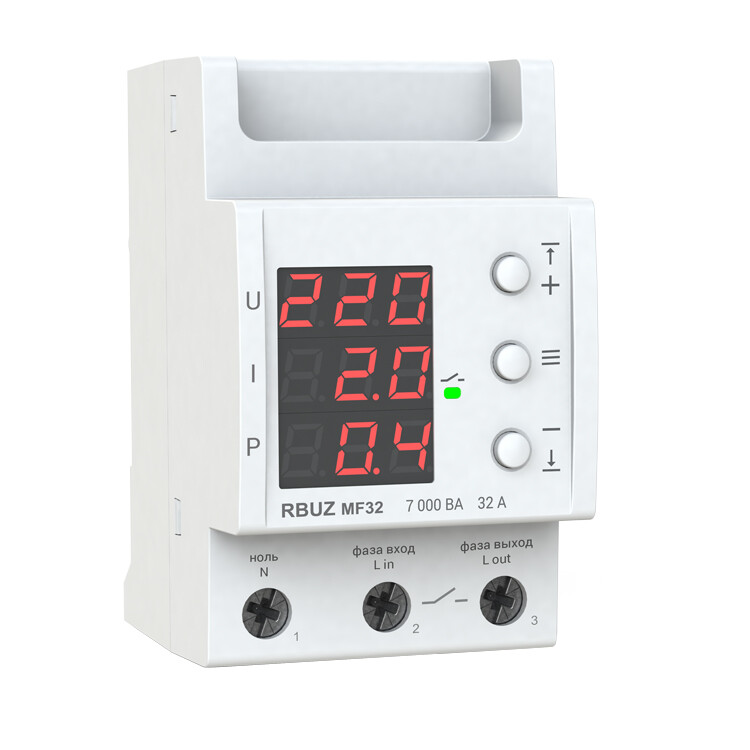

Реле многофункциональное RBUZ MF32 (32 А, 7000 ВА)
Реле RBUZ MF32 многофункциональное предназначено для защиты однофазной электросети от недопустимых отклонений напряжения, а также превышения потребления тока и активной мощности.
Размеры и вес
| Высота, мм | 85 |
| Ширина, мм | 70 |
| Глубина, мм | 53 |
| Вес изделия, кг | 0,2 |

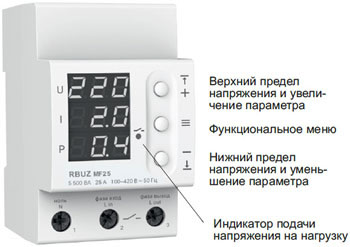

Функциональные возможности
- Просмотр последних аварийных значений напряжения, тока и активной мощности (данные хранятся в энергонезависимой памяти реле).
- Настройка пределов срабатывания под потребности.
- Задержка на включение нагрузки 3 - 600 сек.
Более длительная задержка на включение (2 - 3 минуты) позволит увеличить срок службы компрессорного оборудования (холодильник , кондиционер и т.п.). - Задержка на отключение нагрузки при срабатывании по току или превышении мощности.
- Установка максимального количества срабатываний защиты подряд по току или превышению мощности.
- Поправка показаний напряжения или тока на экране предусмотрена на случай, если показания реле и образцового прибора расходятся.
- Термозащита в случае аварийного перегрева реле выключает питание прибора и предупреждает возможный пожар.
- Импульсный блок питания уменьшает потребление энергии самим реле.
Технические характеристики
| Тип изделия | реле многофункциональное |
| Тип реле | электромагнитное |
| Основной предел тока, А | 0,1 - 32 |
| Ограничение активной мощности, кВт | 0,1 - 7 |
| Номинальный ток нагрузки, А | 32 (max 40 А в течение 10 мин.) |
| Номинальная мощность нагрузки, В*А | 7000 |
| Пределы напряжения, В | верхний 220 - 280 / нижний 120 - 210 |
| Время отключения при превышении по напряжению, секунд | 0,04 (больше 264 В) 0,5 (220 - 264 В) |
| Время отключения при понижении напряжения, секунд | 10 (176 - 210 В) 0,5 (164 - 176 В) 0,04 (меньше 164 В) |
| Время задержки включения нагрузки, секунд | 3 - 600 |
| Время задержки отключения нагрузки при превышении тока и мощности, секунд | 0 - 240 |
| Напряжение питания, В | АС 100 - 420 |
| Частота тока, Гц | 50 |
| Точность измерения силы тока, А | ±2% ±0,1 |
| Количество коммутаций под нагрузкой, не менее, циклов | 100000 |
| Количество коммутаций без нагрузки, не менее, циклов | 1000000 |
| Способ монтажа | на DIN-рейку |
| Сечение подключаемых проводников, не более, кв.мм | 16 |
| Степень защиты от пыли и влаги | IP20 |
Монтаж и подключение
- Многофункциональное реле предназначено для установки внутри помещений.
Риск попадания влаги и жидкости в месте установки должен быть минимален.
При установке в ванной комнате, туалете, кухне, бассейне реле должно быть помещено в оболочку со степенью защиты от пыли и влаги не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и защита от брызг в любом направленнии). - Реле монтируется в специальный шкаф на стандартную монтажную рейку шириной 35 мм, занимает в ширину три стандартных модуля по 18 мм.
- Реле монтируется и подключается после установки и проверки нагрузки.
- Необходимо, чтобы реле коммутировало ток не более номинального тока.
Сечение проводов проводки, к которой подключается устройство, должно соответствовать величине электрического тока, потребляемого нагрузкой.

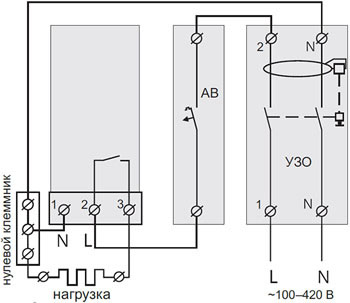

Упрощенная внутренняя схема и схема подключения:
- Напряжение питания, в котором будет контролироваться ток и мощность, подается на клеммы 1 и 2, причем фаза L определяется индикатором и подключается к клемме 2, а ноль N - к клемме 1.
- Соединительные провода нагрузки подключаются к клемме 3 и к нулевому клеммнику (в комплекте нет).
Внимание!
Соединение нагрузки с сетевым нулем в клемме 1 не осуществлять!
- Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед реле установить автоматический выключатель (АВ).
Он устанавливается в разрыв фазного провода и должен быть рассчитан на номинальный ток нагрузки. - Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).
