Описание и характеристики

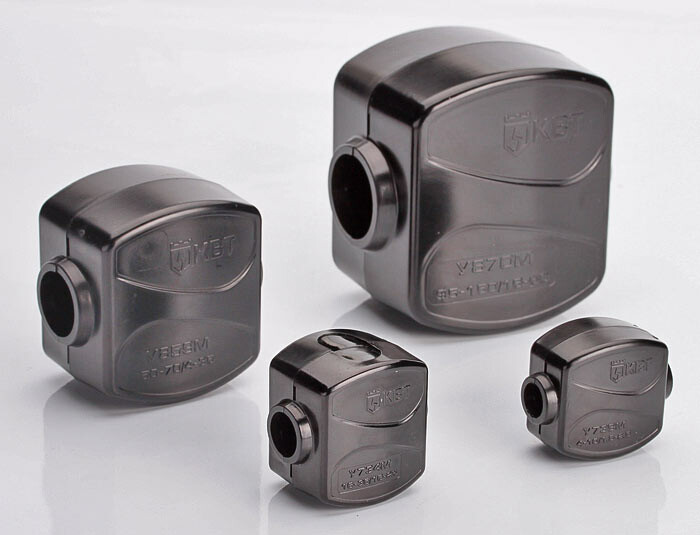

Сжим ответвительный изолированный У-859М КВТ 61644 для кабеля сечением 50 - 70 / 4 - 35 кв.мм
Сжим ответвительный изолированный У-859М КВТ предназначен для выполнения ответвлений от магистральных линий кабелей и проводов напряжением до 660 В, с предварительным снятием изоляции на месте установки, без разрезания проводника.
Корпус обладает негерметичной конструкцией.
Сердечник представляет собой профилированные под типоразмер кабеля плашки, затягивающиеся болтами.
Магистраль и ответвление могут быть представлены алюминиевыми или медными проводами, либо их комбинацией.
Преимущества
- Отсутствие выпадающих и теряющихся деталей.
Новая конструкция сжимов КВТ на защелкивающихся клипсах минимизирует количество монтажных операций и гарантирует качественный результат в 100 случаев из 100.
- Двухкомпонентная конструкция У-859М.
Корпус У-859М состоит только из 2 элементов.
Отсутствует гайка-кольцо, которое в старой конструкции выполняло функцию соединительного элемента и при монтаже заранее надевалось на кабель, в обратном случае требовалось разобрать и смонтировать сердечник еще раз.
- Механизм замка.
Точно подобранное усилие фиксации замковых клипс на раскрытие / закрытие корпуса обеспечивает быстрый демонтаж и монтаж корпуса.
Усилие размыкания двух половинок корпуса, составляющее от 3 до 8 кгс, в зависимости от типоразмера сжима, гарантирует высокую механическую прочность и вибростойкость сборной конструкции.
При необходимости могут быть использованы дополнительные пазы под шлицевую отвертку облегчающие открытие корпуса.
- Более компактные габариты корпуса, в сравнении с классической конструкцией, что обеспечивает удобство хранения и монтажа в ограниченном пространстве.
- Простота и удобство монтажа.
Минимальное количество деталей сборки, простая и надежная конструкция замка определяют минимальное число и время монтажных операций.
- Скорость монтажа.
Благодаря новой конструкции время сборки корпусов кабельных сжимов снижается почти в 10 раз.
Тем самым значительно увеличивается производительность труда при монтаже и сокращается время регламентных работ по проверке соединений.
- Монтаж в труднодоступных местах.
Защелкивающаяся двустворчатая конструкция и уменьшенные размеры корпуса позволяют проводить монтаж кабельных сжимов в труднодоступных местах и в условиях ограниченного пространства: в распределительных щитах, межэтажных щитках многоквартирных домов, кабельных шахтах, лотках и т.п.
- Снижение травмоопасности.
При монтаже и демонтаже новых сжимов КВТ 700-й серии можно не опасаться травм пальцев и обходиться без защитных очков.
- Материал корпуса не распространяет горение и обладает высокими прочностными и диэлектрическими свойствами.
- Маркировка.
На поверхности корпуса каждого сжима КВТ имеется четкая рельефная маркировка с диапазоном сечений кабеля "магистраль - ответвление".
- Дизайн и функциональность.
Плавные обтекаемые линии и формы новых корпусов придают изделиям современный вид и улучшают их эстетическое восприятие.
Проходящие по центру поверхностей параболические наплывы и утолщения образуют дополнительные ребра жесткости, делающие корпус прочным и ударостойким.
Размеры
| Длина, мм | 62 |
| Ширина, мм | 61 |
| Высота, мм | 43,5 |
Материалы и цвета
| Цвет корпуса | Черный |
| Материал корпуса | поликарбонат |
| Материал контактной части | анодированная сталь |
Технические характеристики
| Тип коннектора | ответвитель |
| Рабочее напряжение, В | до 660 |
| Материал жилы | медь / алюминий |
| Сечение жилы, кв.мм | 50 / 70 |
| Сечение ответвления, кв.мм | 4 / 6 / 10 / 16 / 25 / 35 |
| Степень защиты от пыли и влаги | IP20 |
