Описание и характеристики
Коробка монтажная Schneider Electric IMT351001 (IP30) скрытой установки, для сплошных стен, 65 х 45 мм
Монтажная коробка Schneider Electric IMT351001 предназначена для установки в сплошные стены, например, из кирпича, бетона, пенобетона.
Имеет 8 перфорированных отверстий для ввода кабеля или гофротрубы.
Крепится на винтах, входящих в комплект.
Конструкция позволяет соединять коробки между собой без дополнительных соединителей с расстоянием между центрами 71 мм.

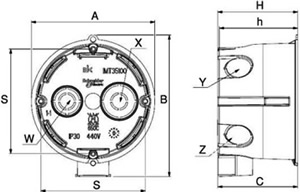

Размеры
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | H | h | C | S | W | X | Y | Z |
| 71 | 81 | 46 | 45 | 46 | 60 | 10 / 16 | 10 / 20 | 2 х 16 | 2 х 20 |
Материалы и цвета
| Цвет | Зеленый (RAL 6001) |
| Материал | полипропилен (плотность 0,97 г/куб.см) |
Особенности конструкции
 |
Расстояние 71 мм между центрами соединенных коробок гарантирует правильное расположение нескольких коробок при монтаже вплотную друг к другу. Расстояние 60 мм между крепежными винтами позволяет устанавливать в коробку большинство электроустановочных изделий с вертикальными и горизонтальными монтажными рамками. |
 |
Проверенная жесткость. Встроенные фиксаторы. |
 |
Легкоудаляемые заглушки. В коробках имеются заглушки диаметром от 10 до 20 мм. Они легко выбиваются вручную, образуя ровные отверстия для ввода кабеля. Отверстия не имеют острых сколов или заусениц, о которые можно порезаться или повредить кабель. |
 |
Коробки разной глубины в одной конструкции. Электроустановочная коробка глубиной 45 мм позволяет произвести монтаж розетки и выключателя, коробка глубиной 60 мм - дополнительную коммутацию большего числа кабелей в одной конструкции. |
 |
Встроенные соединительные защелки. Запатентованная конструкция защелок позволяет жестко соединить в блок монтажные коробки различной глубины для установки в горизонтальном или вертикальном положении. |
Технические характеристики
| Тип изделия | монтажная коробка |
| Форма | круг |
| Исполнение | одинарная, с перфорированными отверстиями для ввода кабеля и трубы |
| Тип монтажа | скрытая установка |
| Количество вводов | 8 |
| Диаметр трубы, мм | 16 - 19 |
| Диаметр кабеля, мм | 10 |
| Способ крепления | винты |
| Диапазон рабочих температур, °С | -25... +60 |
| Степень защиты от пыли и влаги | IP30 |
| Огнестойкость, °С | +650 |
| Наличие крышки в комплекте | нет |

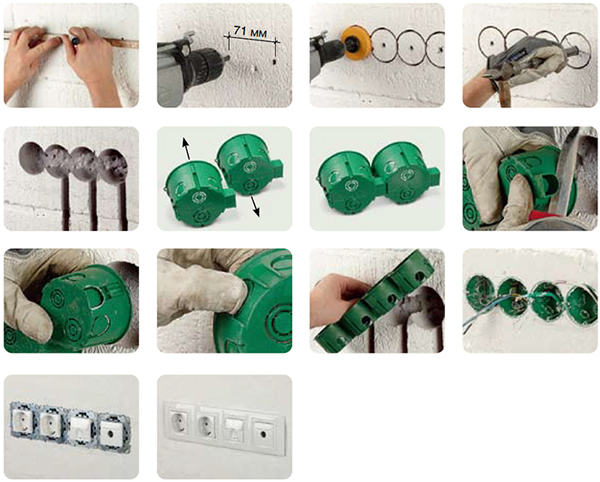

Монтаж
