Описание и характеристики

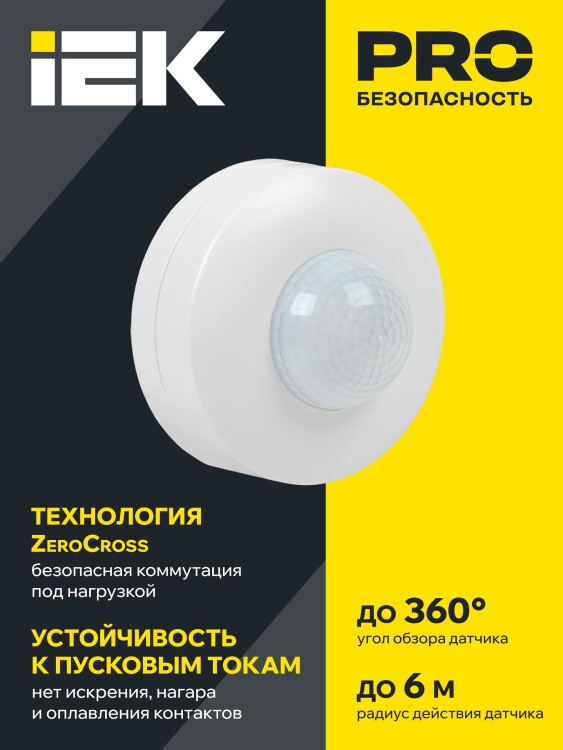

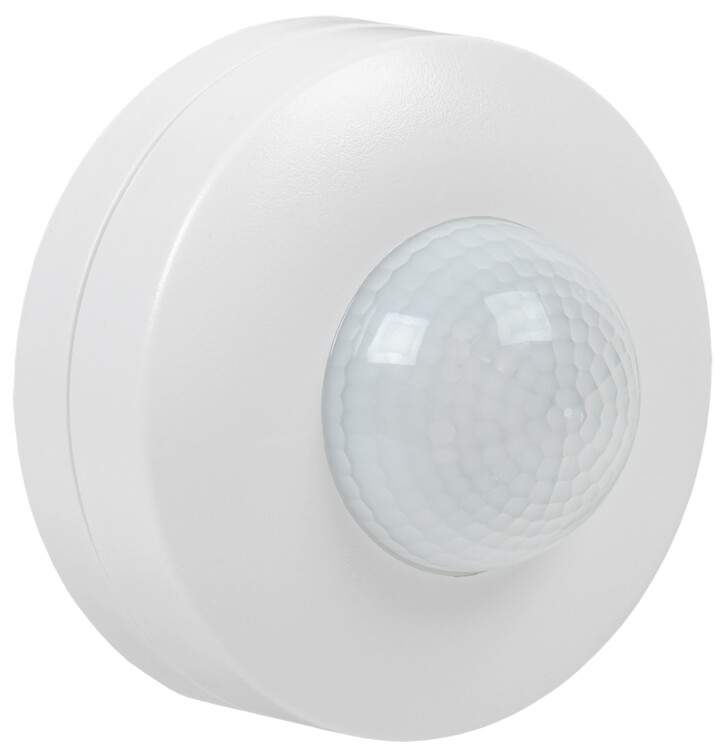

Датчик движения инфракрасный ДД-027 IEK (1200 Вт, угол обзора 360°, дальность действия 12 м, IP20), белый
Датчик движения инфракрасный ДД-027 предназначен для автоматического включения и выключения нагрузки в заданном интервале времени в зависимости от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности.
В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
Соответствует ГОСТ Р 51324.2.1-99.
Преимущества
- Компактность.
- Стабильная работа в различных условиях эксплуатации.
- Широкий диапазон рабочих температур.
- Возможность индивидуальной настройки параметров: чувствительности, уровня освещенности, времени задержки.

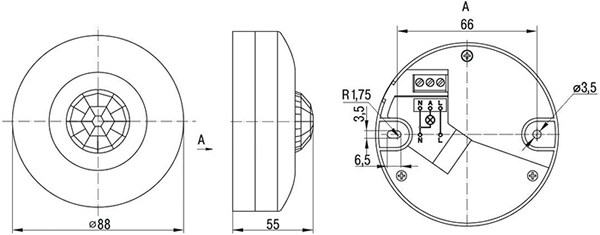

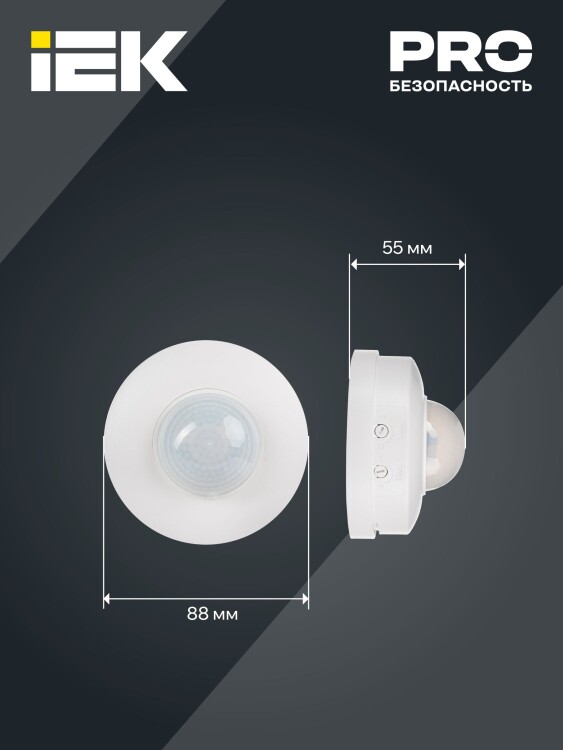

Размеры
Материалы и цвета
| Цвет | Белый |
| Материал | поликарбонат |

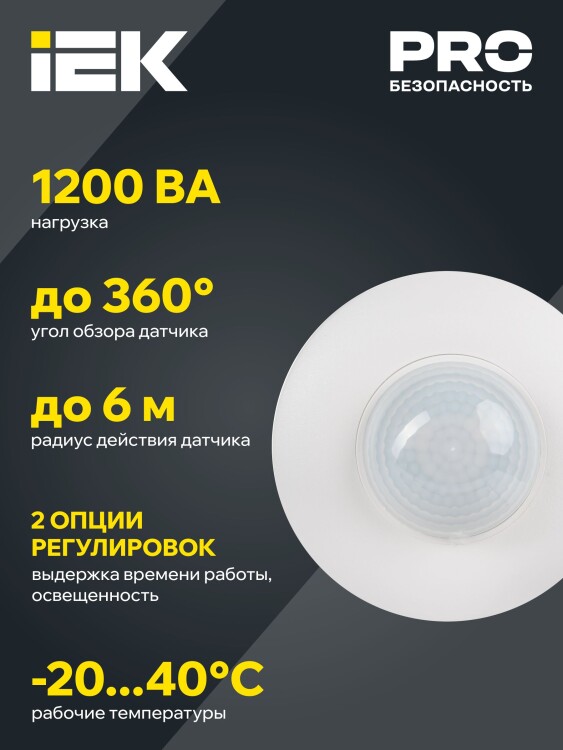

Технические характеристики
| Артикул | LDD11-027-1200-001 |
| Тип датчика | инфракрасный |
| Номинальное рабочее напряжение, В | АС 230 |
| Номинальная частота тока, Гц | 50 |
| Потребляемая мощность датчика во включенном состоянии, Вт | 0,45 |
| Максимальная мощность нагрузки для ламп накаливания, Вт | 1200 |
| Максимальная мощность нагрузки для люминесцентных бесстартерных ламп, В*А | 300 |
| Угол обзора, градусов | 360 |
| Дальность действия, м | 12 |
| Скорость обнаружения движения, м/с | 0,6 - 1,5 |
| Время выдержки включения датчика, сек. | 5 - 480 (регулируется) |
| Порог срабатывания датчика в зависимости от уровня освещенности, лк | от 5 до дневного света (регулируется) |

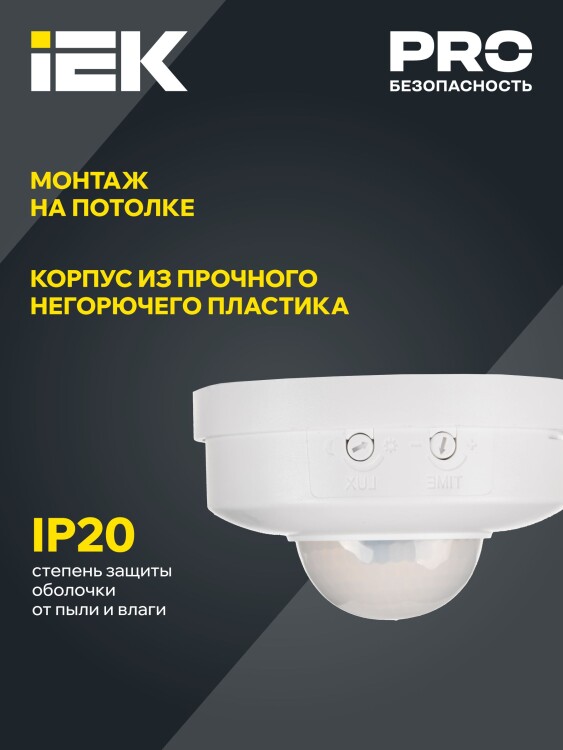

| Способ монтажа | накладной потолочный |
| Высота установки, м | 2,2 - 4 |
| Сечение присоединяемых проводников, кв.мм | 0,75 - 1,5 |
| Темппература эксплуатации, °С | -20... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | У3 |
| Класс защиты от поражения электрическим током | II |
| Вес изделия, г | 360 |
Рекомендации по выбору места установки датчика
При выборе места установки датчика необходимо учитывать следующие факторы:
- Наибольшую чувствительность датчик имеет, когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения (рис. 1).
Если объект приближается по оси фронтального захвата (рис. 2), то его обнаружение произойдет несколько позже.
- При выборе места установки необходимо исключить из зоны обнаружения датчика объекты, которые могут приводить к его ошибочным срабатываниям.
Для этого необходимо избегать установки датчика вблизи зон температурного возмущения (кондиционер, центральное отопление) и вентиляторов.
Схема подключения
