Реле температуры УТФР-2Ц Энергис

Реле температуры УТФР-2Ц "Энергис"

Терморегулятор (термореле) УТФР-2Ц "Энергис" предназначен для регулирования температуры в системах, не требующих высокой точности поддержания температуры.
Также может служить элементом автоматического управления или температурной защиты различных устройств, например, для защиты электродвигателей от перегрева, для регулирования температуры (холодильник, теплый пол, инкубатор, вентилятор и пр.).
Обеспечивает отключение нагрузки при достижении заданной температуры.

Терморегулятор имеет трехразрядный индикатор.
Регулирование температуры производится включением / отключением электронагревателя.
Уставка заданной температуры задается кнопками с лицевой панели.

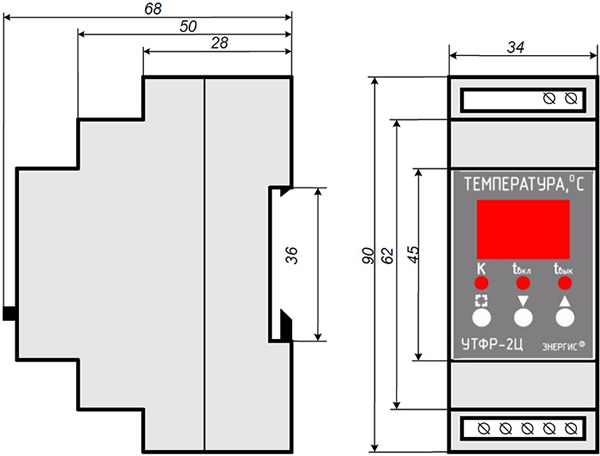

Размеры

Технические характеристики

Тип изделия	реле температуры
Электропитание реле, В	АС 220 +10% -15%
Частота тока, Гц	50
Мощность, потребляемая реле, не более, Вт	10
Максимальный коммутируемый ток, А	8
Диапазон коммутируемого напряжения, В	12 - 250
Тип датчика температуры	NTC-термистор в гильзе
Измеряемый диапазон температур, °C	-40... +140
Инерционность датчиков, минут	2 - 5
Рабочий диапазон температур, °C	-30... +40
Относительная влажность воздуха при +25 °C, %	до 85 при отсутствии в воздухе агрессивных паров и газов
Степень защиты от пыли и влаги	IP20
Способ крепления	на DIN-рейку
Вес изделия, не более, кг	0,2

Управление и индикация

Клавиши управления:

• Выбор уставки и ее запоминание - .
• Изменение значения уставки: уменьшение - , увеличение - .

Точечные индикаторы:

• К - сигнализирует работу выходного реле.
• tвкл., tвыкл. - сигнализирует выбор уставки на температуру включения и отключения соответственно.

При выходе сигнала датчика за пределы измерения на цифровом индикаторе высвечивается значение Out и отключается реле, в нормальном режиме отображается текущее значение измеряемой величины.

Пример:

Необходимо поддержание температуры в помещении +20°С ±2°С.
Решение: подключаем исполнительное устройство к контактам 3, 4.
Если нагрузка, например, ТЭН, требует питания 220 В, то устанавливаем перемычку между клеммами 2 и 3, а питание нагрузки берем с клемм 1 и 4.
Включаем в сеть, нажимаем , загорается светодиод tвкл., задаем (, )
tвкл.= 18, снова нажимаем , загорается светодиод tвыкл., задаем (, )
tвыкл.= 22, нажимаем (запоминаем).

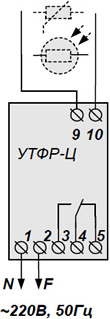

Схема подключения

Функциональные диаграммы работы реле

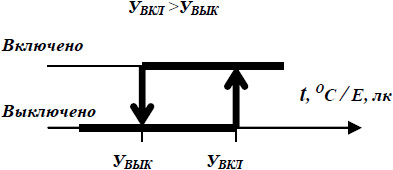

Обратный режим работы ("холодильник"):

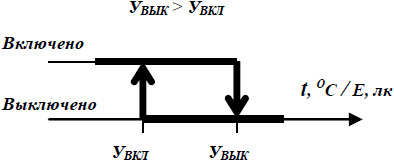

Прямой режим работы ("нагреватель"):

Увкл., Увыкл. - уставки включения и выключения соответственно.

Комплектация

• Реле температуры УТФР-2Ц.
• Датчик температуры в медной гильзе.
