Описание и характеристики

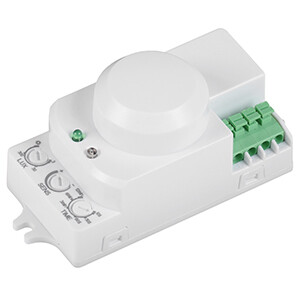

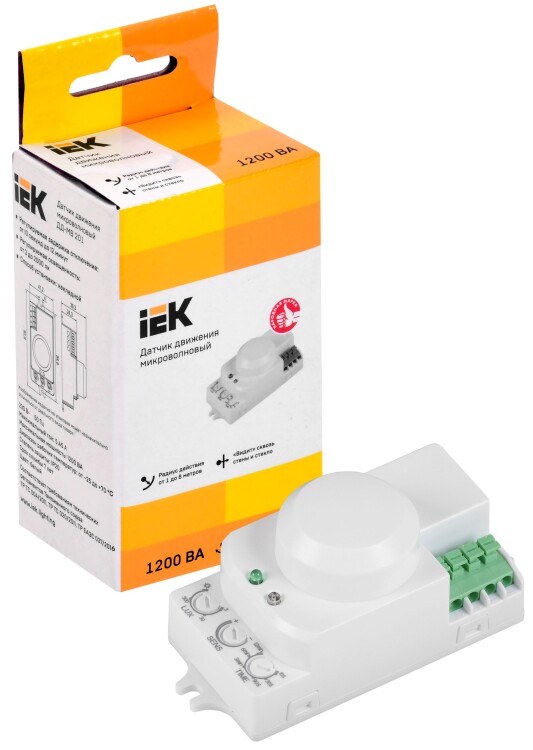

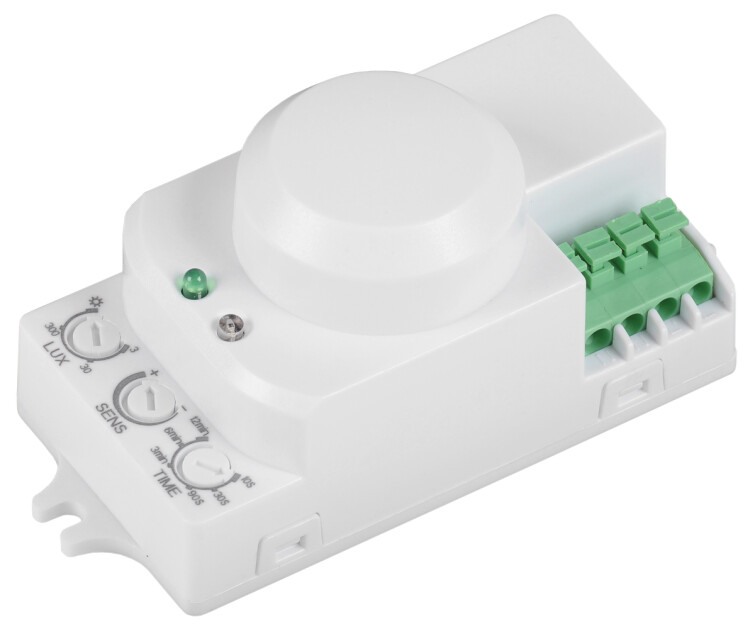

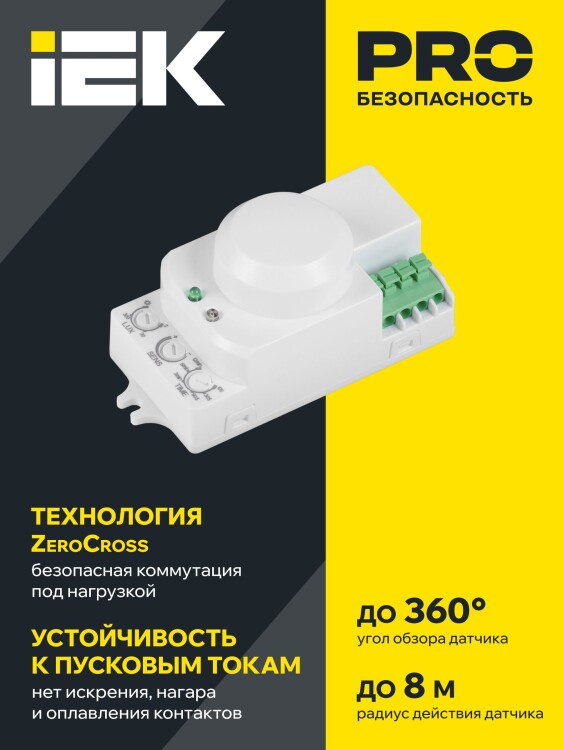

Датчик движения ДД-МВ201 IEK LDD11-201MB-1200-001 (1200 Вт, 8 м, 360°, IP20) открытой установки, белый
Датчики движения микроволновые предназначены для автоматического включения нагрузки при появлении движущихся объектов в зоне обнаружения датчика и выключения нагрузки с возможностью настройки времени отключения, уровня освещенности и дальности обнаружения.
Применяются, в основном, для управления внутренним освещением и устройствами сигнализации.
Преимущества
- Работоспособность датчика не зависит от температуры объектов или окружающей среды.
- Контроль передвижения объектов не только в зоне прямой видимости, но охват всего пространства вокруг датчика.
- Высокая чувствительность и способность реагировать на самые незначительные движения объекта в зоне обнаружения.
- Возможность свободного проникновения излучения датчика через тонкие перегородки, что дает возможность "видеть" одному датчику сразу несколько комнат.
- Возможность незаметного монтажа датчика - под стеклом светильника, натяжным или подвесным потолком и т.д.
- Компактный размер датчика.
- Контрольный индикатор включения нагрузки.

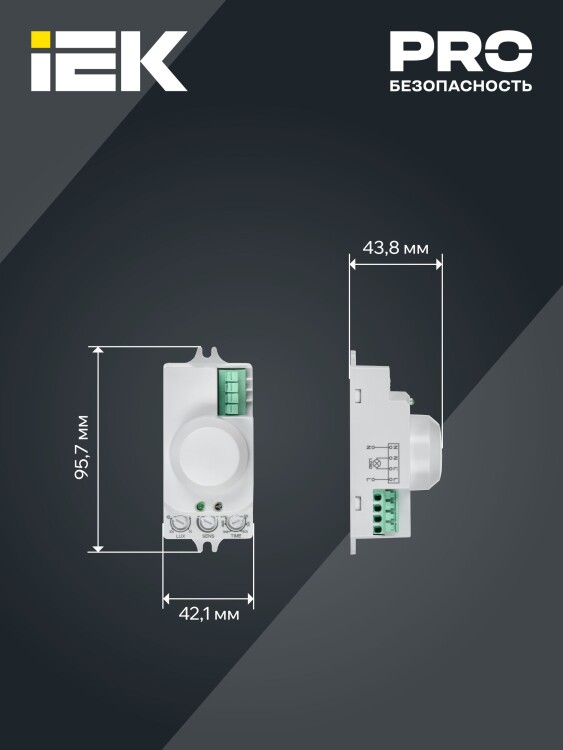

Размеры
Принцип действия
- Микроволновый датчик движения работает по принципу локации СВЧ-излучением.
- Датчик излучает высокочастотные электромагнитные волны с частотой 5,8 ГГц и получает эхо, отраженное от объектов.
- В случае обнаружения малейших изменений электромагнитных волн микропроцессор датчика приводит в действие заданные настройки.
Технические характеристики
| Тип изделия | датчик движения микроволновый |
| Элемент, коммутирующий нагрузку | электромеханическое реле |
| Номинальное напряжение, В | АС 230 |
| Номинальная частота тока, Гц | 50 |
| Несущая частота, ГГц | 5,8 |
| Мощность передатчика, мВт | <0,2 |
| Потребляемая мощность датчика во включенном состоянии, не более, Вт | 0,9 |
| Максимальная мощность нагрузки для ламп накаливания, Вт | 1200 |
| Максимальная мощность нагрузки для люминесцентных бесстартерных ламп, В*А | 300 |
| Встроенные регуляторы | регулятор времени выдержки, регулятор уровня освещенности, регулятор дальности обнаружения |
| Минимальное время выдержки | 10 ±3 секунд |
| Максимальное время выдержки | 12 ±1 минут |
| Порог срабатывания в зависимости от уровня освещенности, лк | 3 - 2000 |
| Максимальная дальность обнаружения объекта, м | 8 |
| Скорость обнаружения движения, м/с | 0,6 - 1,5 |
| Угол обзора в горизонтальной плоскости, градусов | 360 |
| Угол обзора в вертикальной плоскости, градусов | 180 |
| Диапазон рабочих температур, °C | -25... +70 |
| Степень защиты от пыли и влаги | IP20 (ГОСТ 14254) |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Класс защиты от поражения электрическим током | II |
| Сечение подключаемых проводников, кв.мм | 0,75 - 1,5 |
| Наличие контрольного индикатора включения нагрузки | есть |
| Цвет свечения индикатора включения нагрузки | Зеленый |

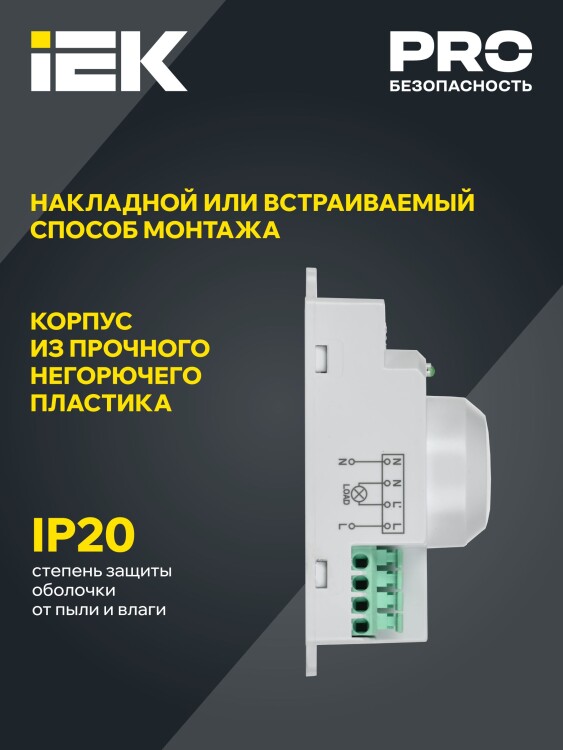

| Тип монтажа | накладной, встраиваемый |
| Срок службы изделия, лет | 7 |

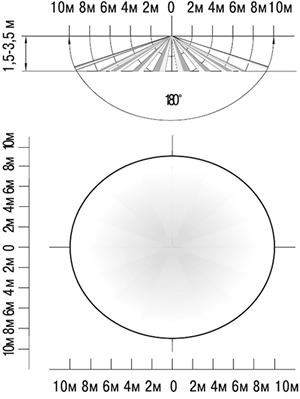

Диаграмма направленности датчика
Диаграмма направленности датчика при температуре +24 °C.
Монтаж и подключение
- При выборе места установки необходимо учитывать следующие факторы.
Микроволновые датчики движения способны обнаруживать объекты через препятствия: тонкие стены, двери, стекла и др.
Можно устанавливать датчик под стеклом светильника, подвесным или натяжным потолком, внутри дома перед дверью для обнаружения объектов на улице.
Чувствительность датчика не зависит от температуры окружающей среды.
- Для установки датчика открутить винт, снять прозрачную защитную крышку.
- Открутить два винта и снять скобу, защищающую сетевой кабель от натяжения и перекручивания.

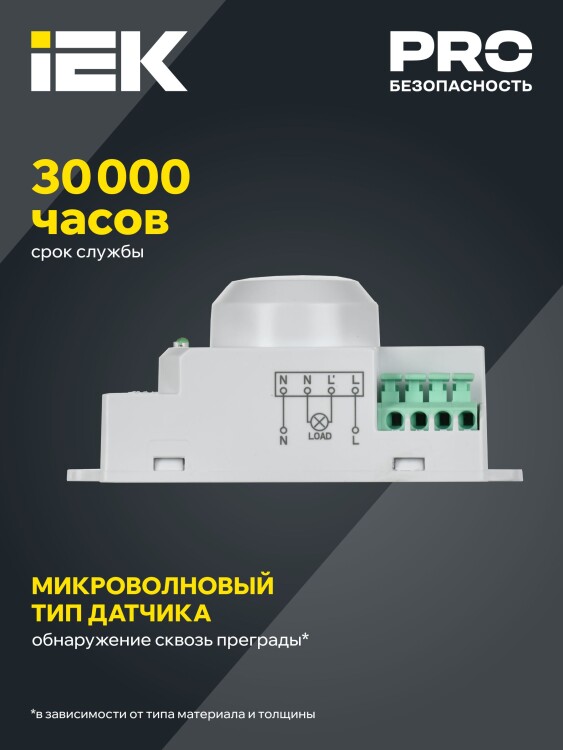

- Подключить датчик в соответствии с нижеприведенной схемой к винтовым зажимам клеммной колодки.
Зафиксировать сетевой кабель и провода нагрузки от выдергивания и перекручивания скобой. Затянуть винты.
- Установить прозрачную защитную крышку. Закрепить ее винтом. Включить сетевое питание.
- Протестировать датчик и настроить необходимые параметры.
