Описание и характеристики

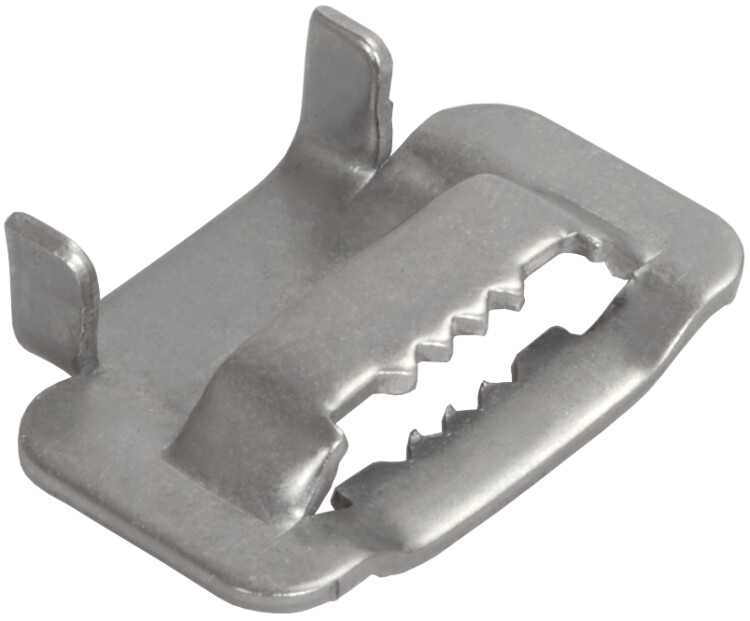

Скрепа-бугель усиленная СУ-20
Скрепа-бугель усиленная СУ-20 предназначена для крепления бандажной ленты ЛМ-50 на опорах воздушных линий электропередачи при монтаже арматуры для самонесущих изолированных проводов (СИП) напряжением до 1 кВ.
По техническим характеристикам соответствует требованиям ГОСТ Р 51177.
Размеры
Материалы
- Нержавеющая сталь толщиной 1,5 мм.
Особенности конструкции
- Скрепа-бугель СУ-20 выполнена из монолитной пластины, благодаря чему обладает большей прочностью, по сравнению со скрепой СГ-20, а также имеет заостренные зубцы, позволяющие лучше удерживать бандажную ленту.
Технические характеристики
| Тип изделия | скрепа усиленная для бандажной ленты ЛМ-50 |
| Номинальное напряжение, В | ?1000 |
| Разрушающая нагрузка, не менее, кН | 17 |
| Температура окружающей среды при эксплуатации, °C | -60... +55 |
| Относительная влажность воздуха, % | 75 (при +15 °C) |
| Температура монтажа, °C | -10... +50 |
| Срок службы, не менее, лет | 40 |
Монтаж
- Вытянуть из упаковки необходимую длину ленты бандажной ЛМ-50 и отрезать при помощи инструмента для натяжения и резки бандажной ленты ИНСЛ-1.
Конец ленты бандажной вставить в скрепу и согнуть при помощи молотка.
- Прижать изделие, которое требуется закрепить, к опоре и пропустить ленту бандажную через технологические отверстия в изделии.
Свободный конец ленты пропустить через скрепу и вложить в паз головки инструмента ИНСЛ-1.
- Натянуть бандажную ленту вокруг опоры, вращая рукоятку инструмента ИНСЛ-1.
- После достижения необходимого натяжения согнуть ленту бандажную вокруг скрепы в противоположную от натяжения сторону и отрезать лишнюю часть.
- При помощи молотка загнуть оставшуюся часть бандажной ленты и специальные прижимы на скрепе.
Примечание
Скрепы предназначены для использования один раз. Повторное использование в узле крепления арматуры не допускается.
