Выключатель дифференциальный (УЗО) 2Р 40А 300мА AC 6кА Resi9 Schneider Electric

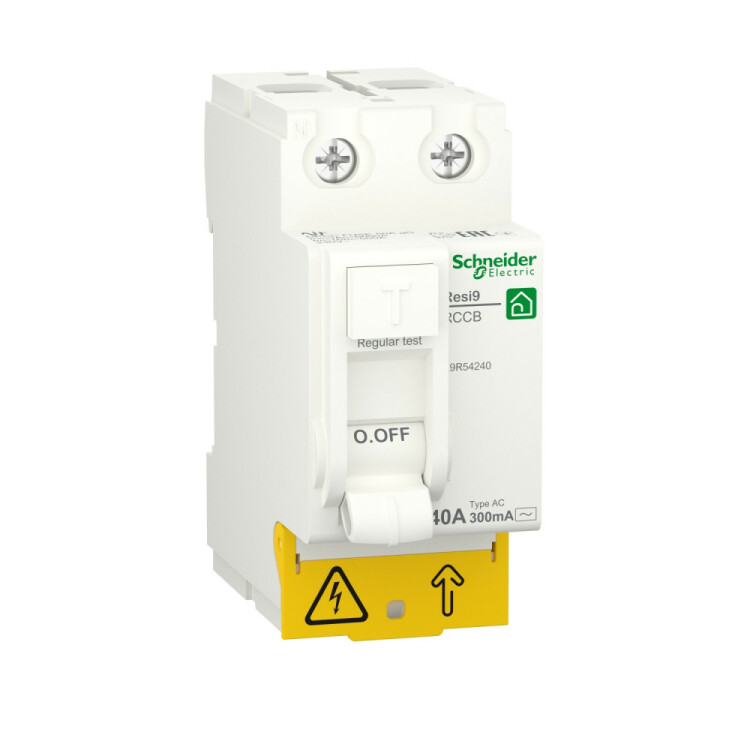

Выключатель дифференциальный (УЗО) Schneider Electric R9R54240 Resi9 (2Р, 40 А, 300 мА, тип AC)

Resi9 - серия модульного оборудования для жилых и общественных зданий от Schneider Electric.
Важной особенностью модульных устройств Resi9 является наличие максимальной отключающей способности 6000 А.

Выключатели дифференциального тока (ВДТ) с чувствительностью 300 мА исключают риск поражения человека электрическим током вследствие утечек при косвенном прикосновении, а также защищают электроустановки и электропроводку от возгорания.

Применение

ВДТ типа АС используются для типовых нагрузок, таких, как:

• электрические розетки общего назначения;
• лампы накаливания или светодиодное освещение;
• бытовая электроника класса II (фены, телевизоры и т.д.);
• электрические обогреватели, водонагреватели.

Преимущества

Размеры

Технические характеристики

Тип изделия	устройство защитного отключения (УЗО) / выключатель дифференциального тока (ВДТ)
Описание полюсов	2Р
Ширина по количеству модульных расстояний (шаг 18 мм)	2
Тип управления	рычаг управления
Технология срабатывания защиты по дифференицальному току	не зависящий от напряжения
Срабатывание защиты от тока утечки	мгновенное
Индикатор наличия напряжения	индикация "вкл./выкл."
Номинальное напряжение, В	АС 230
Частота тока, Гц	50 / 60
Номинальный ток, А	40
Тип защиты от тока утечки	АС
Чувствительность по току утечки, мА	300
Ток включения и отключения Im / I?m, А	500
Выдержка импульсного тока (8 / 20 мкс.) без аварийного отключения, А	250
Номинальный условный ток короткого замыкания Inc / I?c с автоматическим выключателем, А	равен отключающей способности автоматического выключателя
Номинальный условный ток короткого замыкания Inc / I?c с предохранителем gG, А	6000
Номинальное импульсное выдерживаемое напряжение Uimp, кВ	4
Номинальное напряжение изоляции Ui, В	АС 440
Категория перенапряжения	III
Электрическая износостойкость, циклов	10000
Механическая износостойкость, циклов	20000
Рабочая температура окружающей среды, °C	-5... +40
Степень защиты от пыли и влаги	IP20 (открытая установка) / IP40 (установка в шкафу)
Степень загрязнения	2
Способ крепления	на DIN рейку
Цвет корпуса	Белый
Вес изделия, г	200

Монтаж

Крепление защелкиванием на DIN-рейке шириной 35 мм.

Любое установочное положение.

Подключение

Схема электрическая

Присоединение

Присоединение проводников может осуществляться как сверху, так и снизу. Жесткий медный кабель: ?35 кв.мм. Гибкий медный кабель или медный кабель с наконечником: ?25 кв.мм. Момент затяжки: 3,5 Н*м.

Рекомендации по выбору

Тип защиты	Жилые помещения	Нежилые помещения	Чувствительность
Защита от поражения электрическим током при прямом прикосновении
	Обязательная защита всех розеток. Обязательная защита всего электрооборудования в ванной. Рекомендуется защита осветительных цепей.	Обязательная защита всех розеток. Обязательная защита всего расположенного в помещении электрооборудования.	30 мА. 10 мА во всех случаях, когда этого требует стандарт, например, в джакузи, плавательном бассейне и т.д.
Защита от возгорания из-за тока утечки
	Защита всех цепей в старых зданиях (при наличии пыли, сырости).	Обязательная защита во всех пожаро- или взрывоопасных помещениях. Рекомендуется защита всех цепей в помещениях при наличии пыли, сырости, химических веществ и т.д.	300 мА.
Защита от поражения электрическим током при косвенном прикосновении
	Защита всех цепей с системой заземления ТТ.	Защита всех цепей с системой заземления ТТ.	100 или 300 мА.

• В соответствии с пунктом 415.1 ГОСТ Р 50571.3-2009 в системах переменного тока должна быть предусмотрена дополнительная защита посредством выключателя дифференциального тока (ВДТ) всех цепей штепсельных розеток общего пользования на номинальный ток до 20 А и всех цепей в ванных и душевых комнатах.

• Номинальный ток ВДТ не должен быть меньше номинального тока вышестоящего автоматического выключателя.

• В соответствии с нормативными требованиями один ВДТ может обеспечивать защиту всех розеток и всего электрооборудования в ванной комнате.
