Реле напряжения 3ф 63А 6мод D6 Rbuz ЖКИ прямое включение

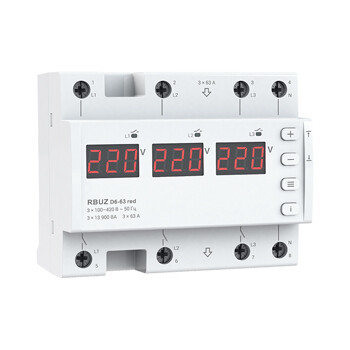

Реле напряжения трехфазное D6-63 Red RBUZ (63 А) прямого включения

Реле напряжения D6-63 Red прямого включения предназначено для защиты бытового и промышленного электрооборудования, в том числе трехфазных электродвигателей.

Имеет 2 режима работы: режим однофазной нагрузки и режим трехфазной нагрузки.
Может работать как три однофазных реле в одном корпусе с независимыми настройками и как трехфазное реле.

Преимущества

• Точность измерения.
  В реле применяется метод измерения напряжения в сети True RMS, что значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

• Профессиональная модель задержки времени выключения нагрузки позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

• Дополнительно контактор не нужен.
  Коммутация осуществляется внутренними силовыми реле.

• Подойдет на любые токи до 63 А.

• Компактнее аналогов, в распределительном щите занимает всего 6 модулей.

Размеры и вес

Высота, мм	85
Ширина, мм	106
Глубина, мм	66
Вес изделия, кг	0,43 кг ±10%

Функциональные возможности

• 2 режима работы:


  • В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети, и в случае аварии на одной из фаз, будет выключена только аварийная фаза.
    В таком режиме реле D6-63 Red можно использовать вместо трех однофазных реле.


  • В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы.
    В таком режиме реле D6-63 Red можно использовать вместо трехфазного реле с контактором.
    Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз.
    Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.


• Функция защиты от перегрева.
  Функция активируется, если температура внутри корпуса превышает +70 °С.
  Посмотреть температуру внутри корпуса можно в любой момент для мониторинга состояния реле.

• Функция блокировки кнопок управления реле, чтобы исключить случайное изменение параметров работы реле.

• Имеется возможность отключения экрана реле (режим ожидания) для комфортного использования реле в жилом помещении.
  В случае аварии на какой-либо из фаз экран будет мигать.

• Регулируемое максимальное количество срабатываний защиты подряд и регулируемый гистерезис по напряжению для предупреждения выхода из строя защищаемой техники за счет уменьшения повторных срабатываний реле.

• Журнал аварийных срабатываний способен хранить в энергонезависимой памяти 99 последних аварийных срабатываний, например, напряжение при отключении реле или срабатывание термозащиты.
  Имеется возможность сбросить журнал вручную, чтобы оценить состояние и качество электросети.
  Так можно проанализировать характер и частоту аварий за определенный промежуток времени.
  Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).

Технические характеристики

Тип изделия	реле напряжения
Тип	поляризованное
Напряжение питания, В	3 х 100... 420 (50 Гц)
Количество фаз	3 фазы (230 / 380 В), 1 фаза (230 В)
Ток, А	3 х 63
Нижний предел напряжения, В	120 - 210
Верхний предел напряжения, В	220 - 280
Номинальная мощность нагрузки, ВА	3 x 13900
Время отключения нагрузки при снижении напряжения	0,1 - 10,0 с. (>120 В) не более 0,04 с. (<120 В)
Время отключения нагрузки при превышении напряжения, не более	0,04 с.
Время задержки включения нагрузки	3 - 600 с.
Перекос (асимметрия) фаз, В	10 - 80
Время отключения при перекосе фаз	0 - 30 с.
Количество коммутаций под нагрузкой, не менее, циклов	10000
Количество коммутаций без нагрузки, не менее, циклов	500000
Точность измерения	True RMS
Наличие термозащиты	есть
Наличие профессиональной задержки отключения	есть
Степень защиты от пыли и влаги	IP20 (ГОСТ 14254)
Способ монтажа	на DIN-рейку шириной 35 мм

Внимание!

• Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда распределительный щит должен соответствовать степени защиты от пыли и влаги IP55 (согласно ГОСТ 14254).

• Если Вы сверяете показания реле с Вашим измерительным прибором, проверьте, чтобы принцип измерения Вашего прибора тоже был True RMS.
  Иначе показания реле и Вашего измерительного прибора могут отличаться.
  Если Вы все же больше доверяете своему измерительному прибору, то показания реле можно откорректировать поправкой в показаниях напряжения на экране реле ±20 В.
