Описание и характеристики

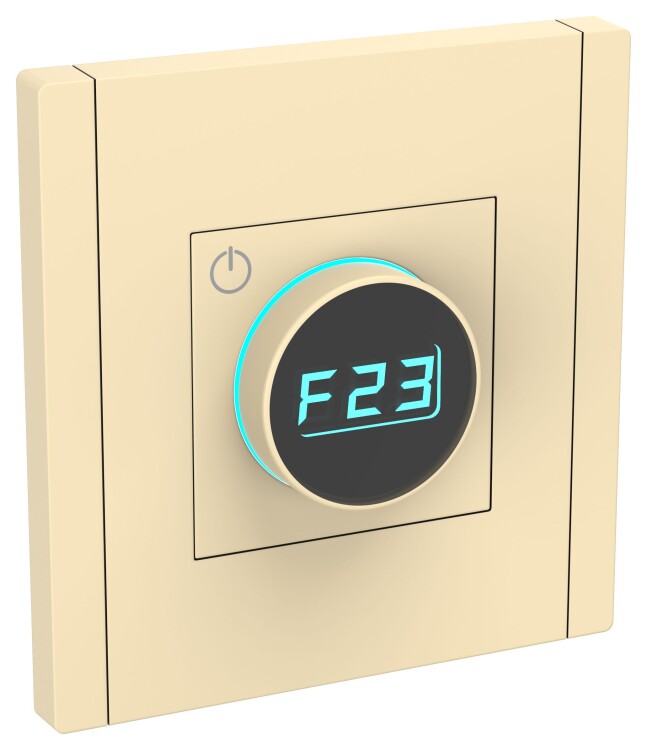

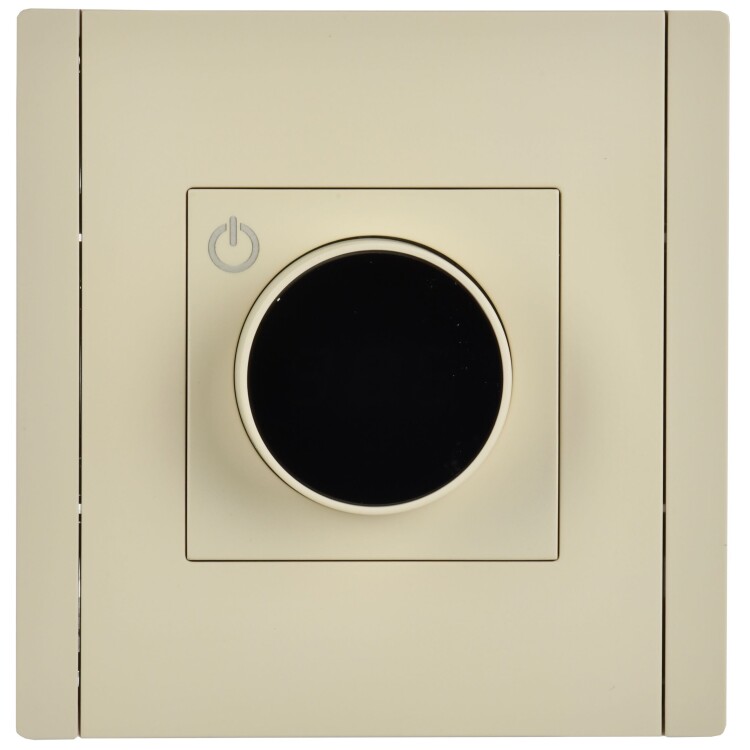

Терморегулятор электронный IEK FP452 Forte&Piano скрытой установки, с индикацией, ваниль
Мы сами создаем свое пространство для жизни.
Чем меньше рамок и ограничений мы встречаем на этом пути, тем более вдохновляющим становится процесс и более креативным получается результат.
Коллекция безрамочных розеток и выключателей Forte&Piano от IEK не имеет аналогов в мире и дает возможность легко комбинировать изделия, создавая изящные бесшовные композиции.
Теперь не нужно тратить энергию и время на расчет количества изделий в ряду и рамок к ним, и нервы при внесении изменений.
Вместо множества вариантов рамок понадобятся лишь две заглушки по краям.
Масштабируемый суппорт - ноу-хау коллекции, неограниченное количество изделий в ряду при стандартном шаге подрозетника 71 мм.
Собирается просто, как конструктор.
Преимущества
- Две заглушки и никаких рамок.
- Запатентованный механизм.
- Фиксация лицевой панели без винтов.
- Неограниченное количество изделий в ряду.
- Разработано совместно с ведущими дизайнерами России.
Лаконичный стиль, комфортный и быстрый монтаж, разнообразный ассортимент механизмов.
Размеры
| Высота изделия, мм | 89 |
| Ширина изделия, мм | 86,5 |
| Глубина изделия общая, мм | 49,7 |
| Глубина изделия внешняя, мм | 21 |
| Длина кабеля выносного датчика, м | 2,4 |
Материалы и цвета
| Цвет лицевой панели и боковых заглушек | Ваниль |
| Тип поверхности лицевой панели и боковых заглушек | матовый |
| Материал лицевой панели и боковых заглушек | поликарбонат |
| Материал корпуса механизма | поликарбонат |
| Материал подключаемых проводников | медь |
Функциональные возможности
- Терморегулятор предназначен для управления электрическими теплыми полами.
- Поддерживает установленную температуру обогреваемой поверхности.

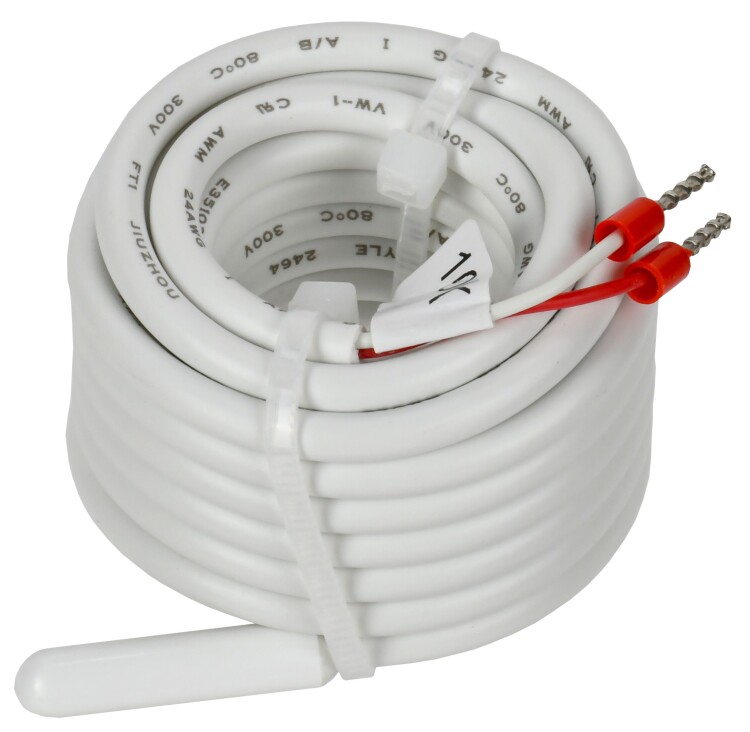

- Позволяет управлять обогревом пола по выносному датчику (датчик в комплекте).
- Терморегулятор включается / отключается с помощью нажатия сенсорной клавиши на корпусе в течение 5 секунд.
- Регулировка температуры нагрева осуществляется с помощью вращения клавиши.
- На экране отображается температура нагрева.
- Контурная подсветка красного цвета означает, что идет процесс нагрева.
- Контурная подсветка синего цвета означает, что достигнута заданная температура нагрева.
Технические характеристики
| Артикул | FP-RT11-K10 |
| Тип изделия | терморегулятор электронный |
| Управление | вращение клавиши |
| Исполнение | механизм с суппортом и лицевой панелью, с боковыми заглушками |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 |
| Ток нагрузки, А | 16 |
| Мощность подключаемой нагрузки, Вт | 3500 |
| Датчик температуры | NTC 10 кОм |
| Пределы регулировки температуры, °C | +5... +45 (±5%) |
| Шаг регулировки, °C | 1 |
| Наличие световой индикации | есть |
| Диапазон рабочих температур, °C | -25... +40 |
| Относительная влажность воздуха при +25 °С, % | 90 |
| Степень защиты от пыли и влаги | IP20 |
| Способ подключения | винтовой зажим |
| Сечение подключаемых проводников, кв.мм | 1,0 - 2,5 |
| Тип монтажа | скрытая установка |

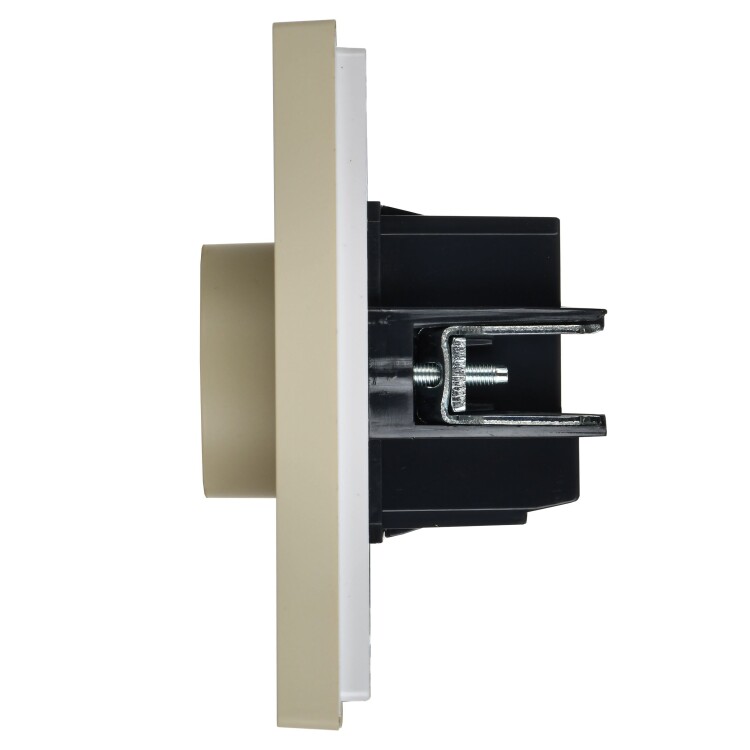

| Способ крепления | винтами / в распор (монтажными лапками) |
| Срок службы, лет | 10 |
Монтаж и подключение
- Терморегулятор монтируется в стену в непосредственной близости от установочных проводов нагревательного кабеля.
- Датчик температуры размещается в гофрированную пластиковую трубку.
- Торец трубки закрывается герметичной заглушкой, предотвращающей попадание внутрь раствора для крепления плитки или цементного раствора при устройстве теплого пола.
- Гофрированная трубка с датчиком внутри располагается на уровне нагревательного кабеля, между его витками, на равном удалении от них.
- Другой конец трубки с установочным проводом датчика температуры внутри укладывается в подготовленную в полу канавку (штробу) и подводится к месту установки терморегулятора или распределительной коробки.
- Излишки трубки и установочного провода обрезаются по месту.
- Монтаж датчика температуры пола производится на этапе установки нагревательного мата, секции или пленки.
- Терморегулятор устанавливается в конце монтажа теплого пола.

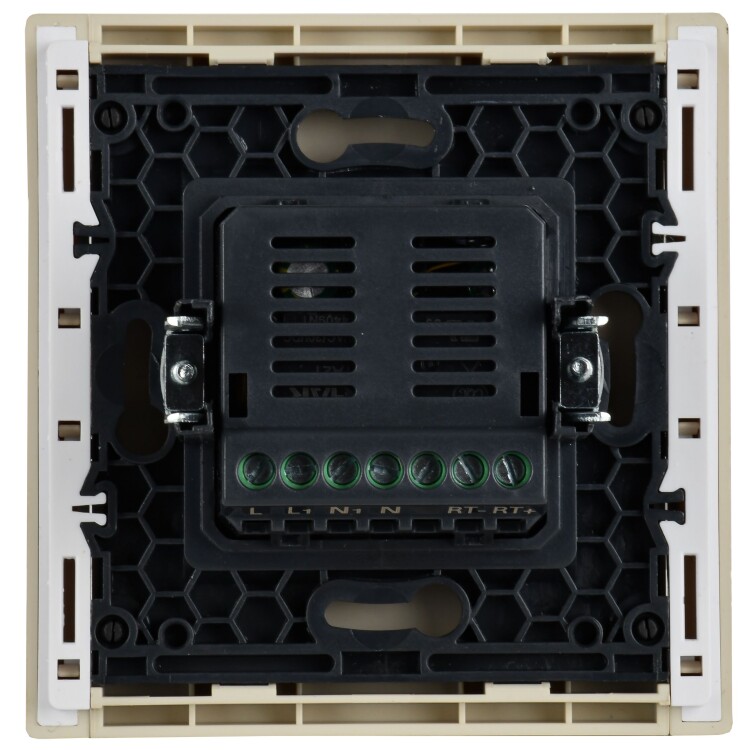

- Подготовленные к монтажу электрические провода присоединяются к винтовым зажимам.

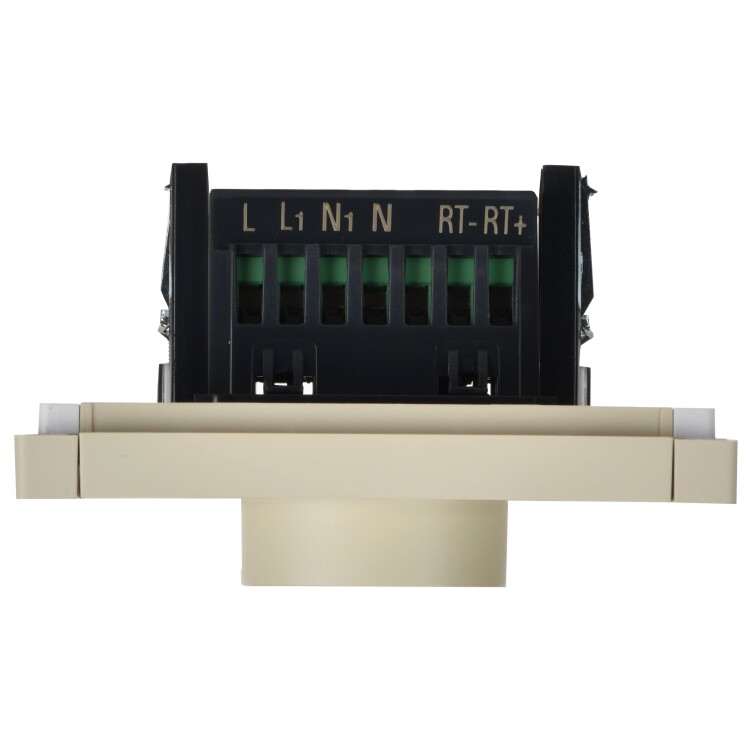

- К клеммам "RT+" и "RT-" (полярность при этом не имеет значения) подключается датчик температуры.
- К клемме "L" подключается фазный провод питания L, к клемме "N" подключается провод нейтрали N.
- К клеммам "L1" и "N1" подключается вывод нагревательного элемента (секции, мата).
- Механизм устанавливают в монтажную коробку, закрепляют с помощью саморезов.
