ВБШвнг(А)-ХЛ 5*50 ок(N;PE)-1кВ медь КРУГЛЫЙ кабель ГОСТ Иркутсккабель

ВБбШв (ГОСТ 16442-80), ВБбШнг, ВБбШзнг (ТУ 16.К01-37-2003) на 660, 1000 В

Силовые кабели с медными жилами, с ПВХ изоляцией с защитным покровом типа БбШв (нг – не распространяющие горение).

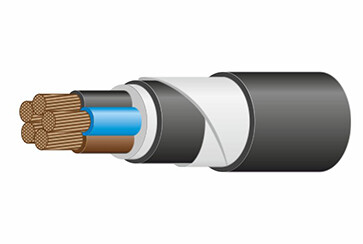

Конструкция:

1. Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. Поясная изоляция - в кабелях с защитным покровом типа БбШв выпрессована из ПВХ пластиката или материала изоляции, или другого равноценного материала; в кабелях марки ВБбШнг накладывается из ПВХ пластиката пониженной горючести.
   Поверх скрученных жил в кабелях марок ВБбШзнг с круглыми и секторными жилами наложена выпрессованая поясная изоляция из поливинилхлоридного пластиката пониженной горючести , которая должна заполнять промежутки между изолированными жилами.
5. Защитный покров - типа БбШв:
   - броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
   - защитный шланг, выпрессованный из ПВХ пластиката, в кабелях марки ВБбШнг из ПВХ пластиката пониженной горючести.
   Защитный покров - типа БбШзнг:
   -броня из двух стальных оцинкованных лент номинальной толщиной 0,3 мм. -защитный шланг из поливинилхлоридного пластиката пониженной горючести.

Применение:

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц, одножильные кабели применяются в сетях постоянного напряжения.

Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках),а также на открытом воздухе,если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Кабели марки ВБбШв не распространяют горение при одиночной прокладке. Кабели марки ВБбШнг не распространяют горение при прокладке в пучках.

Кабели, имеющие в обозначении марки букву "з" применяют для электроснабжения электроустановок, требующих уплотнения кабелей при вводе в электрооборудование.



Технические характеристики:

• Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69

• Диапазон температур эксплуатации: от -50°С до +50°С

• Относительная влажность воздуха при температуре до +35°С: до 98%

• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

• Минимальный радиус изгиба при прокладке:

  • кабелей одножильных марки ВБбШв - 10 наружных диаметров,

  • кабелей одножильных марки ВБбШнг - 15 наружных диаметров,

  • кабелей многожильных - 7.5 наружных диаметров.

• Номинальная частота: 50 Гц

• Испытательное переменное напряжение частотой 50 Гц:

  • на напряжение 0,66 кВ - 3 кВ

  • на напряжение 1 кВ - 3.5 кВ

• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

• Строительная длина кабелей для сечений основных жил:

  • 1.5 - 16 мм2 - 450 м

  • 25 - 70 мм2 - 300 м

  • 95 мм2 и выше - 200 м

• Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию

• Срок службы: 30 лет

Коды ОКП:

35 2122 41 - кабелей ВБбШв на 660 В
35 3371 31 - кабелей ВБбШв на 1000 В
35 2122 - кабелей ВБбШнг, ВБбШзнг на 660 В
35 3371 41 - кабелей ВБбШнг, ВБбШзнг на 1000 В
