Описание и характеристики

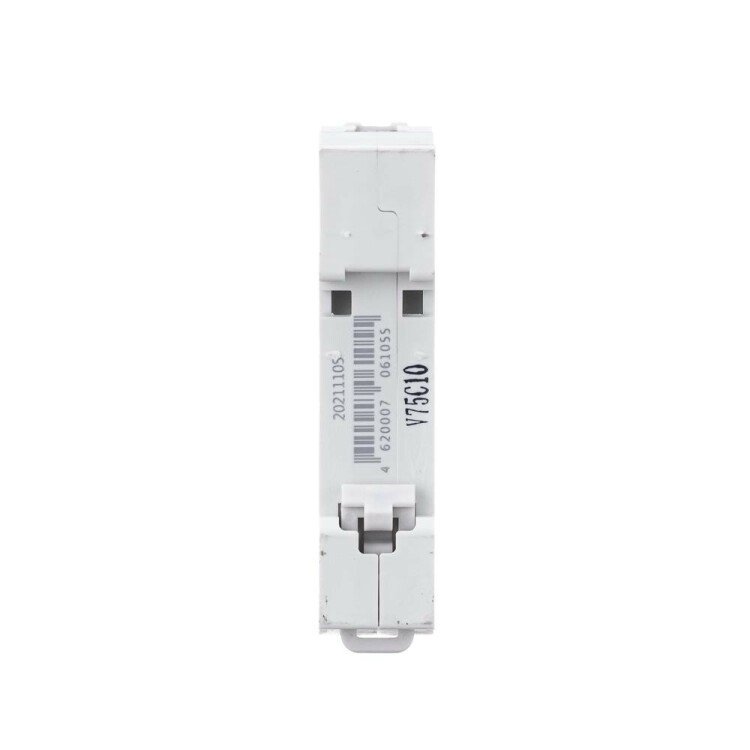

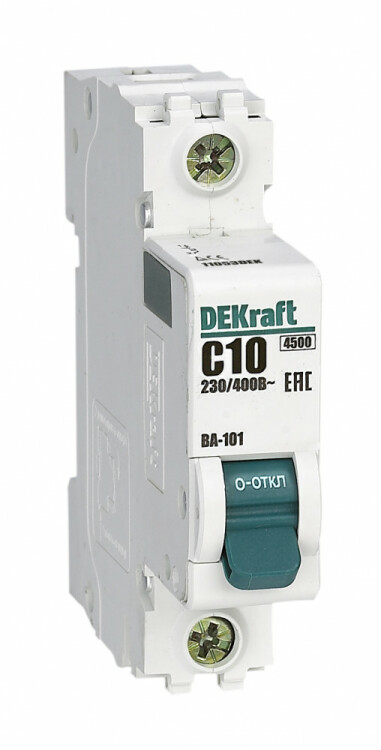

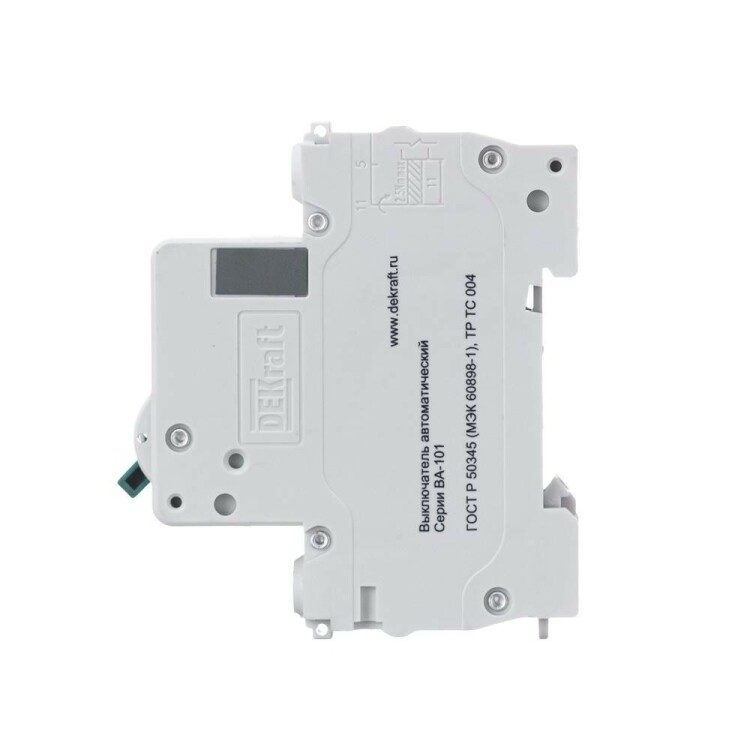

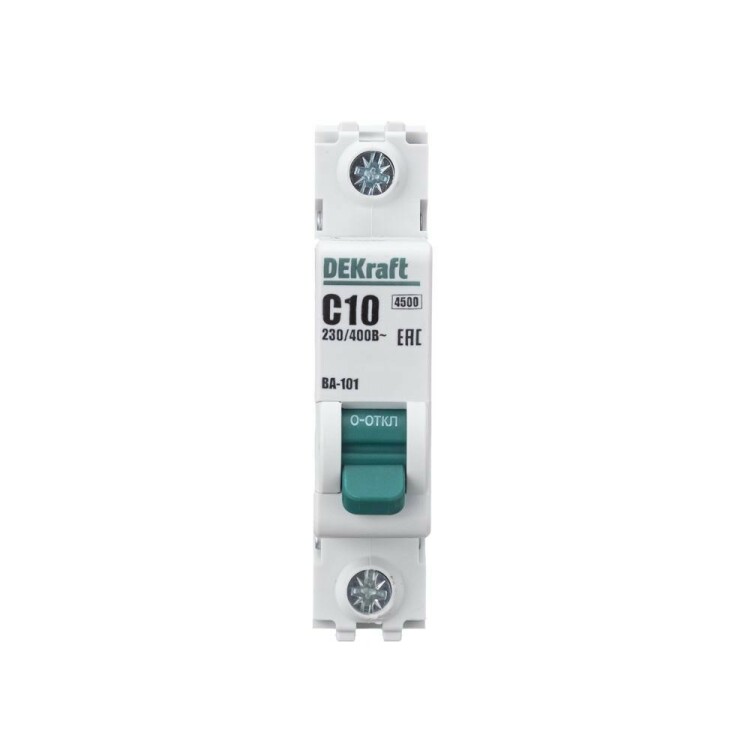

Автоматический выключатель ВА-101 DEKraft 11053DEK (1Р, 10 А, 4,5 кА, характеристика C)
Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.
Перегрузка возникает при включении в цепь слишком большого количества электроприборов.
Это может вызвать оплавление проводки и неисправность самих приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.
Перегрузки и короткие замыкания - самые распространенные причины пожаров.
Автоматические выключатели применяются во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.
Автоматические выключатели DEKraft серии ВА-101 соответствуют ГОСТ Р 50345-2010 (МЭК 60898-1:2003), ГОСТ 9098-78.
Принцип действия
При перегрузках в защищаемой цепи протекающий через аппарат ток нагревает биметаллическую пластину.
Вследствие этого нагрева пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления.
При возникновении короткого замыкания в защищаемой цепи ток в ней многократно возрастает.
Следовательно, возрастает и ток, проходящий через электромагнитную катушку автоматического выключателя.
Соответственно, возрастает и магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления.
В результате подвижный контакт отходит от неподвижного, и аппарат разрывает цепь.
Преимущества
 |
Пломбировка - клеммные заглушки КЗ-103 обеспечивают защиту от хищения электроэнергии и от несанкционированного доступа к клеммам автоматического выключателя. |  |
Широкий спектр аксессуаров: дополнительный контакт ДК-101, сигнальный контакт СК-101, независимые расцепители НД-101, скоба СБ-101 для монтажа ВА-101 в старые распределительные щиты. |
 |
Место под надпись на лицевой стороне аппарата дает возможность разместить информацию о защищаемой цепи или наклейку. |  |
Два типа защиты означают, что аппарат надежно защищает цепи, оперативно разрывая их при возникновении перегрузок и токов короткого замыкания. |
 |
Специальные наклейки (24 шт.) в каждой упаковке позволяют при монтаже пометить, какую именно цепь защищает выключатель. Их можно наносить как на лицевую сторону аппарата в специально отведенное для этого место, так и на панель электрощита. При этом предназначение 12 наклеек понятно даже непрофессионалу, а другие 12 имеют маркировку QF и порядковые цифры. |
 |
Сплошной контроль качества на производственной линии обеспечивает гарантию многолетней надежной работы оборудования. Вся продукция DEKraft проходит 100-процентный контроль на производственной линии. |
 |
Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный автомат по основным характеристиками среди нескольких схожих. |
 |
Насечки на клеммах обеспечивают более качественный контакт и снижают потери тока. |
 |
Заводская готовность к установке. Не нужно сначала раскручивать зажим, чтобы подвести провод. Это сокращает время монтажа. |
 |
Рукоятка с поперечной планкой гораздо удобнее в использовании, чем традиционная. |
Размеры
Технические характеристики
| Описание полюсов | 1P |
| Номинальное рабочее напряжение Ue, В | 230 / 400 |
| Номинальный ток In, А | 10 |
| Номинальная частота сети переменного тока, Гц | 50 / 60 |
| Номинальная отключающая способность Icn, А | 4500 |
| Рабочая отключающая способность Ics, А | 4500 |
| Кривая отключения (диапазон токов мгновенного расцепления) | C |
| Класс токоограничения | 3 |
| Категория перенапряжения | II |
| Механическая износостойкость, не менее, циклов В-О | 25000 |
| Коммутационная износостойкость, не менее, циклов В-О | 6000 |
| Максимальное сечение подключаемого провода, кв.мм | 25 |
| Диапазон рабочих температур, °С | -40... +60 |
| Степень защиты от пыли и влаги | IP20 (открытый аппарат), IP40 (аппарат в корпусе) |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Усилие затяжки клеммных зажимов, Н*м | 2,5 |
| Предельное усилие затяжки клеммных зажимов, Н*м | 3,0 |
Время-токовые характеристики
Электрическая схема
