Описание и характеристики

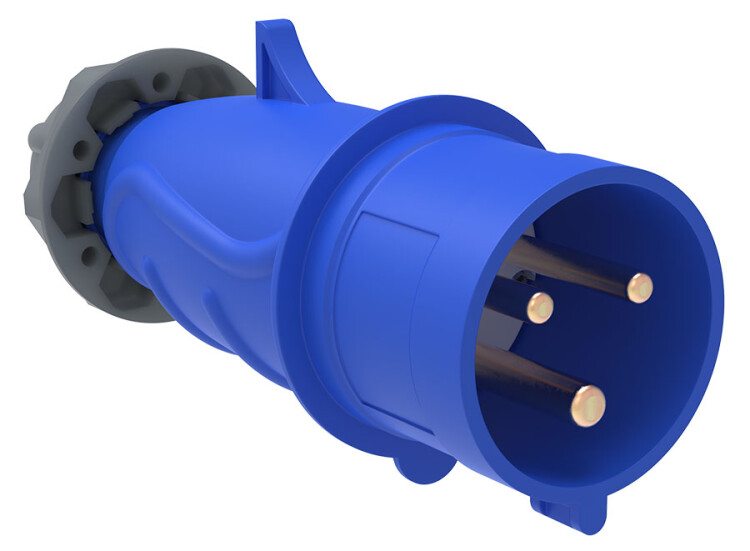

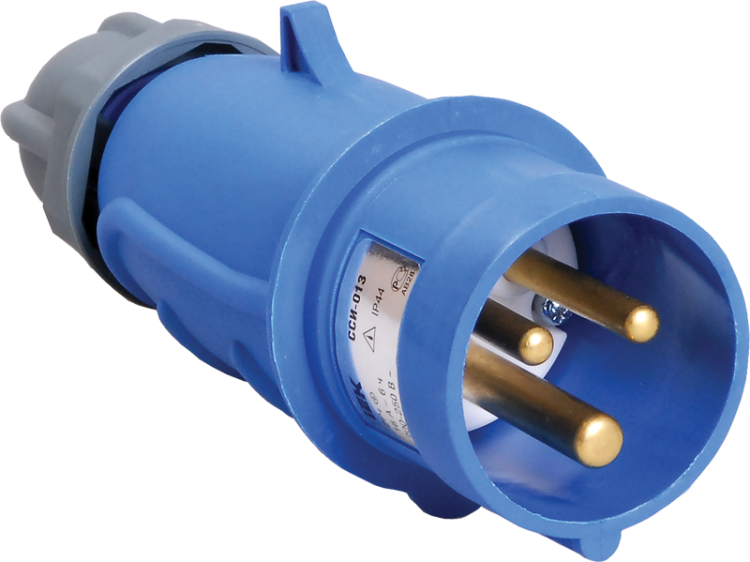

Вилка силовая переносная IEK ССИ-013 Magnum (2Р+PE, 16 А, 220 В, IP44)
Оригинальная конструкция силовых разъемов Magnum разработана инженерами IEK в строгом соответствии с требованиями международных и российских стандартов и с учетом пожеланий потребителей - профессиональных электриков и монтажников.
Прогрессивные конструкторские решения в сочетании с применением высококачественных материалов и высоким уровнем качества производства гарантируют высокую надежность и безопасность конструкции, эргономичность и экологичность изделий, максимальное удобство монтажа и демонтажа силовых разъемов Magnum.
Силовые разъемы Magnum подходят для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиниц, турбаз и т.д.
Преимущества
- Пластиковые детали разъемов изготавливаются из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.
- Все пластиковые детали разъемов имеют усиленную конструкцию, позволяющую выдерживать повышенные нагрузки и жёсткие условия эксплуатации.
- Усиленная система присоединения проводников во всех разъемах.
- Возможность эксплуатировать во влажной среде (IP44).
- Шероховатая поверхность изделий обеспечивает удобный захват, что особенно важно при работе в неблагоприятных погодных условиях (например, при высокой влажности или отрицательных температурах).

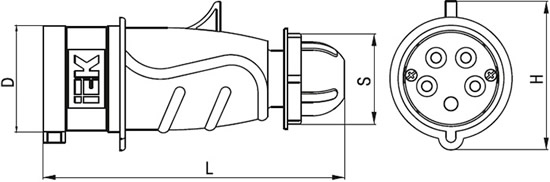

Размеры
| Размеры, мм | |||
|---|---|---|---|
| D | H | S | L |
| 43 | 60 | 36 | 148 |
Особенности конструкции
 |
Во всех разъемах серии Magnum используются зажимы столбчатого типа с применением двух зажимных винтов. Винты направлены в одну сторону для удобства монтажа. Зажим прочно закрепляет проводник, обеспечивает высокое контактное давление, низкое переходное сопротивление, меньший нагрев. Торцы винтов зашлифованы, что исключает перерезание жил. |
 |
В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надежную фиксацию кабеля в корпусе, а также требуемую степень защиты от пыли и влаги. |
 |
Для затяжки цангового зажима применена гайка, имеющая шлицы для отвинчивания и завинчивания. Борт на шестигранной поверхности сделан для упора, он предотвращает соскакивание ключа. Для удобства закручивания гайки рукой на наружной поверхности сделаны специальные выступы-упоры. |
Технические характеристики
| Артикул | PSN01-016-3 |
| Тип изделия | вилка силовая |
| Исполнение | переносная, профиль прямой |
| Цветовая кодировка | Синий |
| Число контактов | 2Р+РЕ |
| Диапазон рабочего напряжения, В | 200 - 250 |
| Номинальное напряжение, В | 220 |
| Номинальная частота сети, Гц | 50 / 60 |
| Номинальный ток, А | 16 |
| Номинальное напряжение по изоляции, В | 500 |
| Ориентация заземляющего контакта (по циферблату часов) | 6 ч. |
| Рабочая температура, °С | -25... + 40 |
| Степень пылевлагозащиты по ГОСТ 14254-96 | IP44 |
| Группа механического исполнения | М1 (ГОСТ 17516.1) |
| Тип подключения | клемма винтовая |
| Сечение подключаемых проводников, кв.мм | 1 - 2,5 |
| Ввод кабеля | уплотнительная гайка |
| Фиксирующее устройство | выступ |
| Наличие блокировки | нет |
| Срок службы, лет | 15 |
Расшифровка условных обозначений
Пример: ССИ-013 Magnum.
- ССИ - силовые соединители.
- 0 - вид (0 - вилка переносная, 1 - розетка стационарная, 2 - розетка переносная (коннектор), 4 - розетка наклонная скрытой установки, 5 - вилка стационарная).
- 1 - величина тока, А (1 - 16, 2 - 32, 3 - 63, 4 - 125).
- 3 - число контактов (3 - 2P + PE; 4 - 3P + PE; 5 - 3P + N + PE).
- Magnum - серия.
