Описание и характеристики

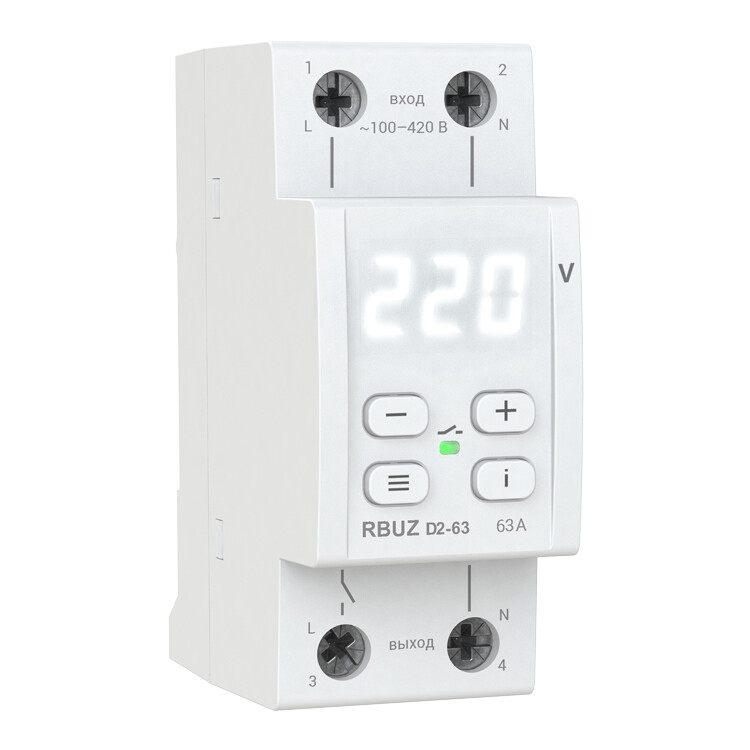

Реле напряжения RBUZ D2-63 (63 А, память, настройки, белый ЖК индикатор)
Однофазное реле напряжения RBUZ D2-63, со встроенной защитой от перегрева, применяется для защиты всего дома или квартиры от скачков напряжения в сети 220 В.
Преимущества
- Компактное устройство - занимает всего 2 модуля в щитке.
- Точное измерение напряжения, благодаря алгоритму True RMS.
- Термозащита и корпус из негорючего пластика.
Размеры и вес
| Высота, мм | 85 |
| Ширина, мм | 36 |
| Глубина, мм | 66 |
| Вес изделия, кг | 0,17 |
Материалы и цвета
| Цвет корпуса | Белый |
| Материал корпуса | поликарбонат |
Функциональные особенности
- Два типа задержки включения напряжения позволяют выбрать, с какого момента начать отсчет задержки (задержка отсчитывается с момента начала аварийной ситуации или с момента ее окончания).
- Журнал аварийных срабатываний способен хранить в энергонезависимой памяти до 100 последних аварийных срабатываний.
- Имеется расшифровка аббревиатур названий пунктов меню.
Когда вы находитесь в каком-либо пункте меню, нажмите кнопку "i", чтобы увидеть на экране бегущей строкой полное название раздела меню. Например, ton = delay of time, cor = correction.
- Защита от внутреннего перегрева.
Если температура внутри корпуса превысит +80 °С, произойдет аварийное отключение нагрузки. - При срабатывании термозащиты до 5 раз в течение 24 часов реле включит нагрузку и возобновит работу, когда температура внутри корпуса опустится ниже +60 °С.
Технические характеристики
| Тип изделия | реле напряжения |
| Тип реле | поляризованное |
| Тип индикатора | жидкокристаллический |
| Цвет свечения индикатора | Белый |
| Номинальный ток нагрузки, А | 63 (max 80 А в течение 10 мин.) |
| Номинальная мощность нагрузки, В*А | 13900 |
| Пределы напряжения, В | верхний 220 - 280 нижний 120 - 210 |
| Время отключения при превышении по напряжению, не более, секунд | 0,04 |
| Время отключения при понижении напряжения, секунд | 0,1 - 10 (больше 120 В) не более 0,04 (меньше 120 В) |
| Напряжение питания, В | АС 100 - 420 |
| Частота тока, Гц | 50 |
| Ток потребления при 230 В, не более, мА | 2,8 |
| Количество коммутаций под нагрузкой, не менее, циклов | 10000 |
| Количество коммутаций без нагрузки, не менее, циклов | 500000 |
| Способ монтажа | на DIN-рейку |
| Сечение подключаемых проводников, не более, кв.мм | 16 |
| Степень защиты от пыли и влаги | IP20 |
Монтаж и подключение
- Реле предназначено для установки внутри помещений.
Риск попадания влаги и жидкости в месте установки должен быть минимален.
При установке в ванной комнате, туалете, кухне, бассейне реле должно быть помещено в оболочку со степенью защиты от пыли и влаги не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и защита от брызг в любом направлении).
- Реле монтируется в специальный шкаф на стандартную монтажную рейку шириной 35 мм, занимает в ширину два стандартных модуля по 18 мм.
- Реле монтируется и подключается после установки и проверки нагрузки.
Упрощенная внутренняя схема и схема подключения:
- Напряжение питания (100-420 В, 50 Гц) подается на клеммы 1 и 2, причем фаза (L) подключается к клемме 1, а ноль (N) - к клемме 2.
- Соединительные провода нагрузки подключаются к клеммам 3 и 4, фаза (L) подключается к клемме 3, а ноль (N) - к клемме 4.
- Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед реле установить автоматический выключатель (АВ), который устанавливается в разрыв фазного провода.
Автоватический выключатель должен быть рассчитан на номинальный ток нагрузки. - Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).
- Необходимо учитывать, что мощность нагрузки 3000 В*А при 220 В будет составлять 4400 В*А при 270 В.
Поэтому не допускайте превышения паспортного значения коммутируемой мощности реле при максимально возможном отклонении напряжения в верхнюю сторону.
При превышении паспортного значения коммутируемой мощности реле используйте контактор (магнитный пускатель, силовое реле), который рассчитан на данную мощность.
