Описание и характеристики

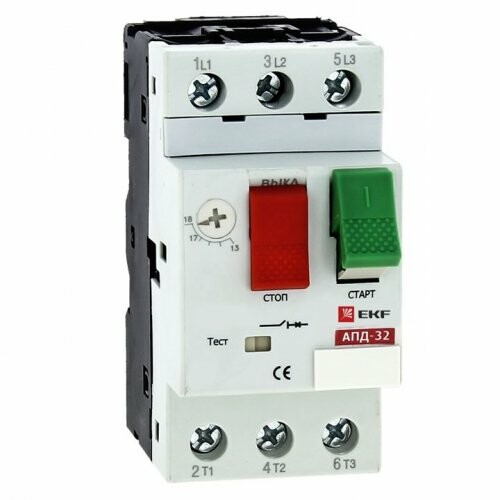

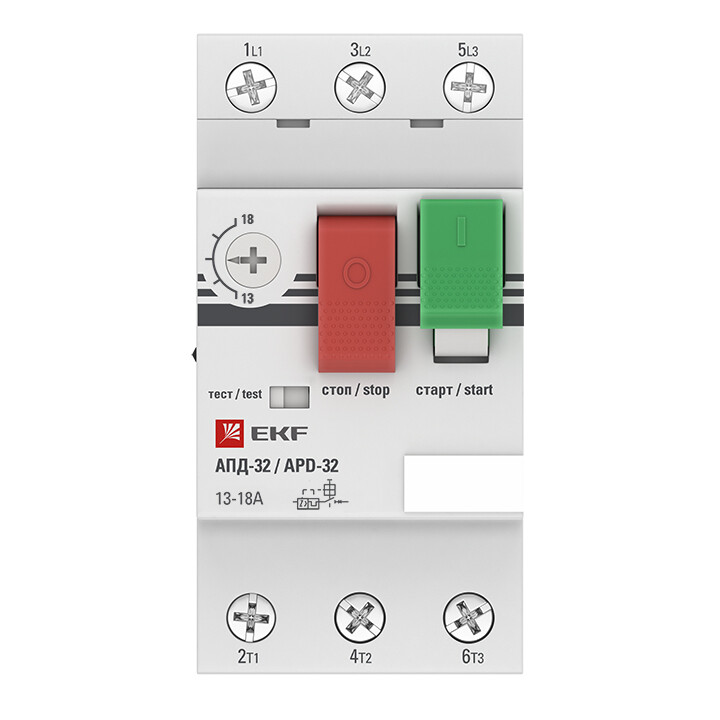

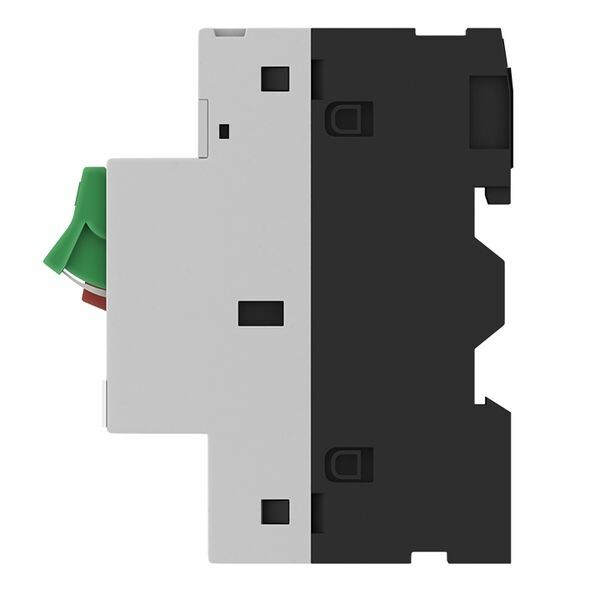

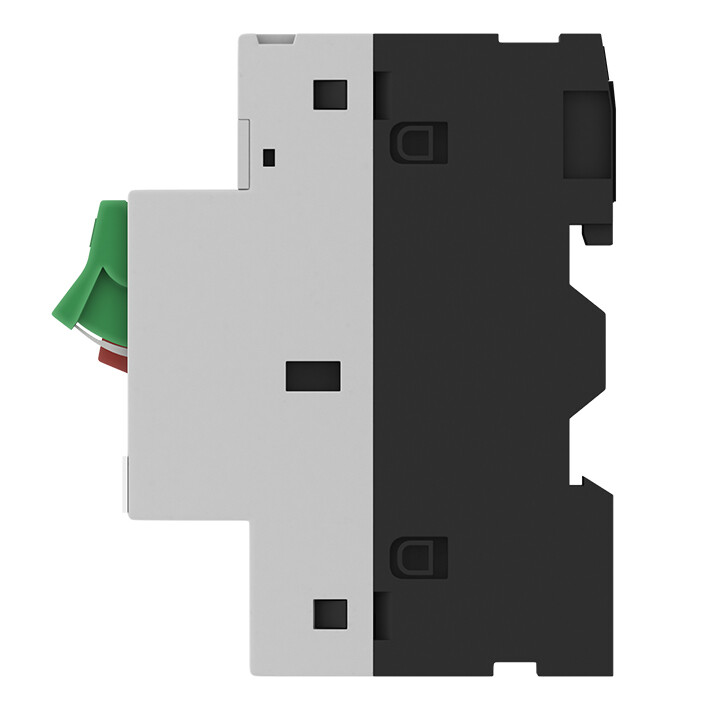

Автоматический выключатель пуска двигателя АПД-32 13-18А EKF PROxima
Автоматические выключатели пуска двигателя EKF серии АПД-32 PROxima с термомагнитным расцепителем специально предназначены для коммутаций цепей переменного тока напряжением до 690 В частотой 50 / 60 Гц, а также для управления трехфазными асинхронными двигателями и их защиты от перегрузки, обрыва фазы, короткого замыкания.
Соответствуют ГОСТ 50030.2-2010.
Применение
- Вентиляционные системы.
- Насосы.
- Строительная техника.
- Подъемные механизмы.
- Ворота.
Преимущества
 Защита от тока перегрузки, пропадания фазы (срабатывает по тепловому току оставшихся двух фаз), защита от КЗ (специально для двигателя ток отсечки 14 х In). |
 Тарельчатые зажимы обеспечивают надежное крепление проводника. |
 Маркировочная площадка в комплекте для идентификации АПД в щите. |
 Большой ассортимент дополнительных устройств. |

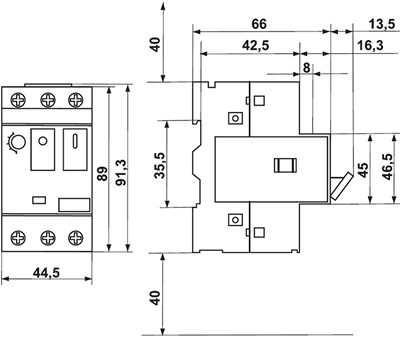

Размеры
Технические характеристики
| Артикул | apd2-13-18 |
| Тип изделия | автоматический выключатель пуска двигателя |
| Количество полюсов | 3 |
| Номинальное рабочее напряжение Ue, В | АС 400 - 600 |
| Частота тока, Гц | 50 - 60 |
| Вид расцепителя | термомагнитный |
| Тип элемента управления | кнопка нажимная |
| Ток уставки теплового расцепителя, А | 18 |
| Диапазон регулирования уставки теплового расцепителя Ir, А | 13 - 18 |
| Кратность уставки срабатывания при коротком замыкании | 13 Ir |
| Номинальная отключающая способность Icu при 400 В AC, кА | 15 |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 169 - 234 |
| Мощность трехфазного электродвигателя (категория применения АС-3, 50 / 60 Гц), кВт |
7,5 (380 /415 В) / 9 (500 В) / 15 (660 В) |
| Номинальное импульсное напряжение Uimp, кВ | 6 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Чувствительность к обрыву фазы | да |
| Наличие тепловой защиты | есть |
| Коммутационная износостойкость, циклов В-О | 2000 |
| Механическая износостойкость, циклов В-О | 10000 |
| Максимальная частота коммутаций, циклов/час | 25 |
| Рассеиваемая мощность с одного полюса, Вт | 2,5 |
| Диапазон рабочих температур, °C | -20... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Способ крепления | на DIN-рейку 35 мм |
| Рабочее положение в пространстве | вертикальное с отклонением в любую сторону на 90° |
| Подвод напряжения к выводам | сверху |
| Тип подключения силовой электрической цепи | винтовое соединение |
| Сечение присоединяемых проводников, не более, кв.мм | 35 |
| Максимальный момент затяжки зажимных винтов, Н*м | 2,5 (Cu) / 2,2 (Al) |
| Вес изделия, г | 300 |
Схема электрическая принципиальная
Дополнительное оборудование
- Расцепитель минимального напряжения РМН.
- Независимый расцепитель.
Примечание.
К одному выключателю может быть установлен один дополнительный расцепитель (монтируется с правой стороны).
- Дополнительный контакт (на левой стороне АПД).
- Блок-контакт (спереди над управлением).
- Аварийный контакт (на левой стороне АПД).
