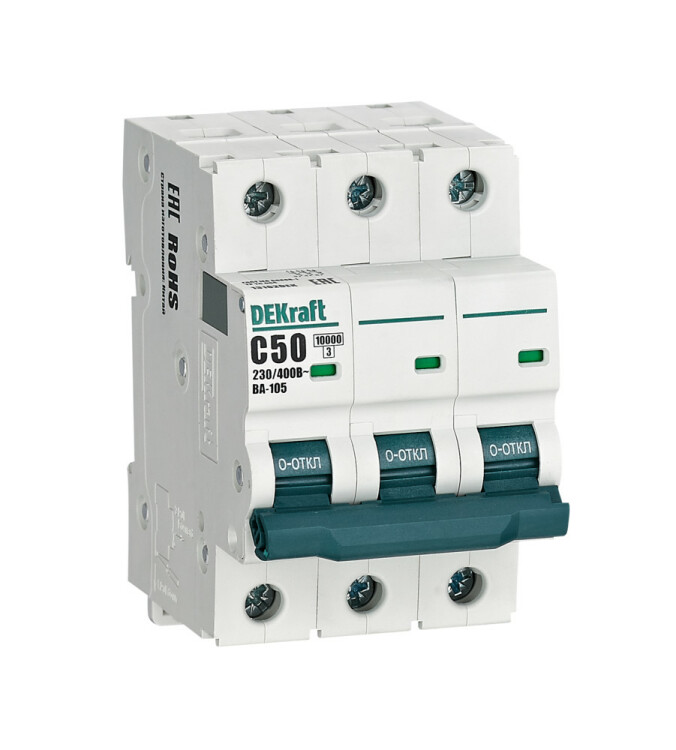

Выключатель автоматический DEKraft 3Р 50А C 10кА ВА-105
Модульные автоматические выключатели Dekraft серии ВА-105 предназначены для применения в электрических цепях переменного тока с целью их защиты при перегрузках и токах короткого замыкания.
Используются также для нечастых оперативных включений и отключений указанных цепей.
Перегрузки и короткие замыкания - самые распространенные причины пожаров.
Перегрузка возникает при включении в цепь слишком большого количества потребителей.
Это может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.
Автоматические выключатели с отключающей способностью 10 кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях.
Аппараты имеют определенные кривые отключения, которые отражают порог срабатывания при защите от короткого замыкания.
Кривая В - ток в цепи в 3 - 5 раз больше номинального, то есть автомат на 16 А отключит цепь при токе 48 - 80 А. Аппараты с характеристикой срабатывания В применяются для защиты цепей большой протяженности.
Кривая С - ток в цепи в 5 - 10 раз больше номинального, то есть автомат на 16 А отключит цепь при токе 80 - 160 А.
Аппараты с характеристикой срабатывания С применяются для стандартной защиты цепей розеток и освещения.
Кривая D - ток в цепи в 10 - 14 раз больше номинального, то есть автомат на 16 А отключит цепь при токе 160 - 224 А.
Аппараты с характеристикой срабатывания D применяются для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Размеры
| Высота корпуса, мм | 92 |
| Ширина корпуса, мм | 54 |
| Глубина корпуса, мм | 78,5 |

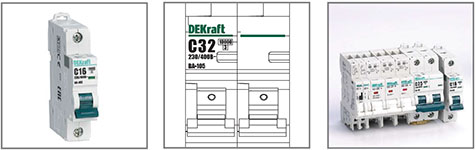

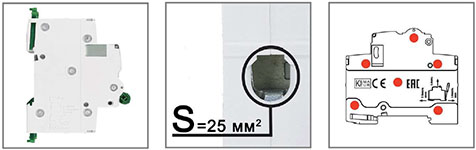

Особенности конструкции
- Двухпозиционные защелки помогают монтировать / демонтировать автомат просто и быстро,
даже если он установлен между двумя соседними устройствами и подключен к соединительной шине. - Клеммы, рассчитанные на сечение провода до 25 кв.мм, позволяют защищать цепи с токами нагрузки до 63 А.
- 6 сплошных монолитных заклепок повышают прочность конструкции и обладают повышенной крепостью, по сравнению с полыми.
- Четкая маркировка крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов.
- Механизм мгновенной коммутации. При срабатывании рычаг автомата сначала сжимает пружину механизма,
а далее пружина приводит в действие контакты, замыкающиеся достаточно быстро, чтобы избежать пробоя искрового промежутка.
Так достигается более длительный срок службы контактов. - Простота монтажа аксессуаров на автоматический выключатель, а также простота тестирования и подключения проводов.

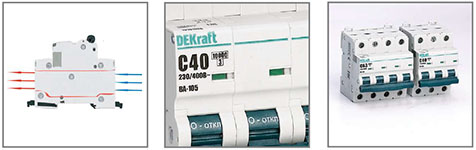

- Боковые каналы охлаждения повышают технические характеристики и стабильность работы при высоких температурах окружающей среды.
- Окошко-индикатор состояния контактов всегда показывает, замкнуты контакты или разомкнуты, вне зависимости от положения рукоятки управления.
- Монолитная лицевая панель создана таким образом, чтобы при деформации аппарата и выходе раскаленных газов
в случае слишком высоких токов КЗ (превышающих 10 кА) не нанести вред человеку, который может стоять перед аппаратом.
Технические характеристики
| Артикул | 13182DEK |
| Тип изделия | выключатель автоматический модульный |
| Количество полюсов | 3 |
| Количество защищенных полюсов | 3 |
| Модульная ширина (шаг 18 мм) | 3 |
| Номинальный ток In, А | 50 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400 |
| Частота тока, Гц | 50 / 60 |
| Номинальная отключающая способность Icn, кА | 10 |
| Рабочая отключающая способность Ics, кА | 10 |
| Вид расцепителей | тепловой и электромагнитный |
| Характеристика срабатывания (кривая тока) | C |
| Номинальное импульсное напряжение Uimp, кВ | 4 |
| Отключение незащищенной нейтрали (N) совместно с защищенным полюсом | нет |
| Класс токоограничения | 3 |
| Механическая износостойкость, не менее, циклов В-О | 20000 |
| Коммутационная износостойкость, не менее, циклов В-О | 10000 |
| Устойчивость к механическим воздействиям | 30 гр., 3 удара, длительность импульса 11 мс. |
| Диапазон рабочих температур, °C | -40... +70 |
| Степень защиты от пыли и влаги | IP20 (открытый аппарат) / IP40 (аппарат в корпусе) |
| Степень загрязнения | 3 |
| Способ крепления | DIN-рейка |
| Подключение нагрузки | сверху или снизу |
| Максимальное сечение присоединяемых проводов, кв.мм | 25 |
| Предельное усилие затяжки клеммных зажимов, Н*м | 2,5 |
| Возможность дополнительной комплектации | есть |
