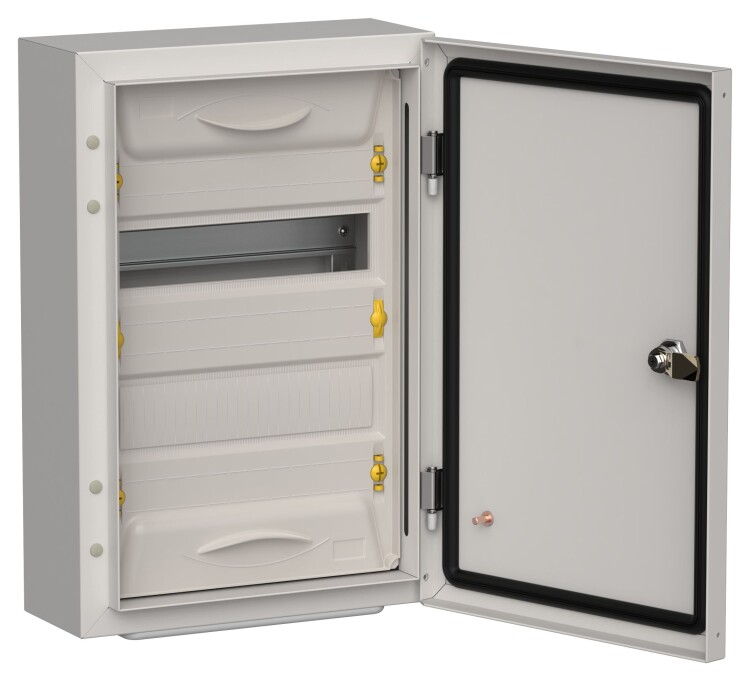

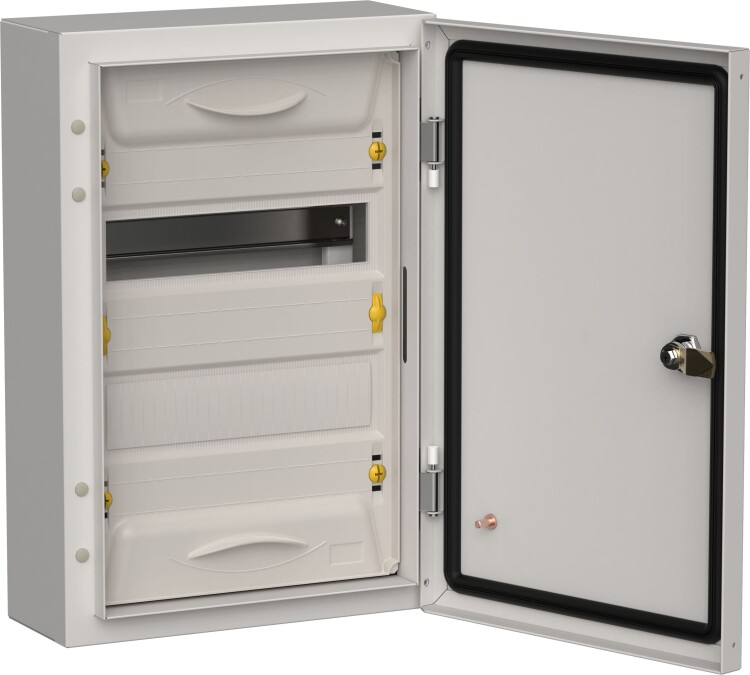

Корпус металлический навесной IEK ЩРн-24 Titan 5 (1 х 24 модуля, IP54), 460 х 310 х 140 мм, серый
Корпуса металлические IEK серии Titan 5 предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230 / 400 В от токов перегрузки и короткого замыкания.
Размеры и вес
| Высота корпуса, мм |
460 |
| Ширина корпуса, мм |
310 |
| Глубина корпуса, мм |
140 |
| Вес изделия, кг |
6,4 |
Материалы и цвета
| Цвет корпуса |
Серый (RAL 7035) |
| Материал корпуса |
сталь |
Особенности конструкции
- Оболочка стальная сварная с защитно-декоративным покрытием.
- В нижней части выполнены отверстия для прохода кабеля и проводов, закрытые полимерными кабель-вводами.
- На задней стенке приварены шпильки для крепления монтажной рамы и выполнены отверстия дла навески на стену.
- Внутри оболочки на боковой стенке имеется узел заземления в виде резьбовой омедненной шпильки.
- Монтажная рама состоит из вертикальных профилей и Т-образных направляющих ТН35-7,5, установленных с шагом 125 мм и предназначенных для размещения на них модульной электроаппаратуры.
- В монтажные профили установлены пластиковые стойки для крепления оперативной панели, а также стойки, фиксирующие шины PEN.
- Увеличенное пространство за DIN-рейками для прокладки кабеля.
- Возможность пломбировки фальш-панели.
- Одна перенавешиваемая дверь, без ревизионного окна.
- Замок.
Технические характеристики
| Артикул |
TI5-50-N-024-54-7035 |
| Тип изделия |
корпус щита распределительного |
| Исполнение |
навесной |
| Номинальное напряжение, В |
230 / 400 |
| Номинальный ток, А |
125 |
| Общее количество модулей |
24 |
| Количество рядов |
2 |
| Число модулей в 1 ряду |
12 |
| Количество дверей |
1 |
| Наличие ревизионного окна |
нет |
| Наличие замка |
есть |
| Максимальная статическая нагрузка на оболочку, Н |
79 |
| Потеря эффективной мощности, Вт |
60 |
| Расположение вводных отверстий |
снизу |
| Температура окружающего воздуха при эксплуатации, °C |
-40... +40 |
| Относительная влажность воздуха, % |
75* при +15 °C |
| Степень защиты от пыли и влаги |
IP54 |
| Климатическое исполнение и категория размещения |
У2 |
| Степень защиты от внешних механических воздействий |
IK08 |
* Допускается влажность воздуха 100% при температуре +25 °C.
Комплектация
- Корпус металлический - 1 шт.
- Шины PEN 6 x 9 мм 12/2 - 2 шт.
- Провод заземления - 1 шт.
- Знак "Заземление" - 2 шт.
- Знак "Осторожно! Электрическое напряжение" - 1 шт.
- Наклейка модульная.
- Комплект для навески.
- Комплект метизов для заземления.
