Описание и характеристики

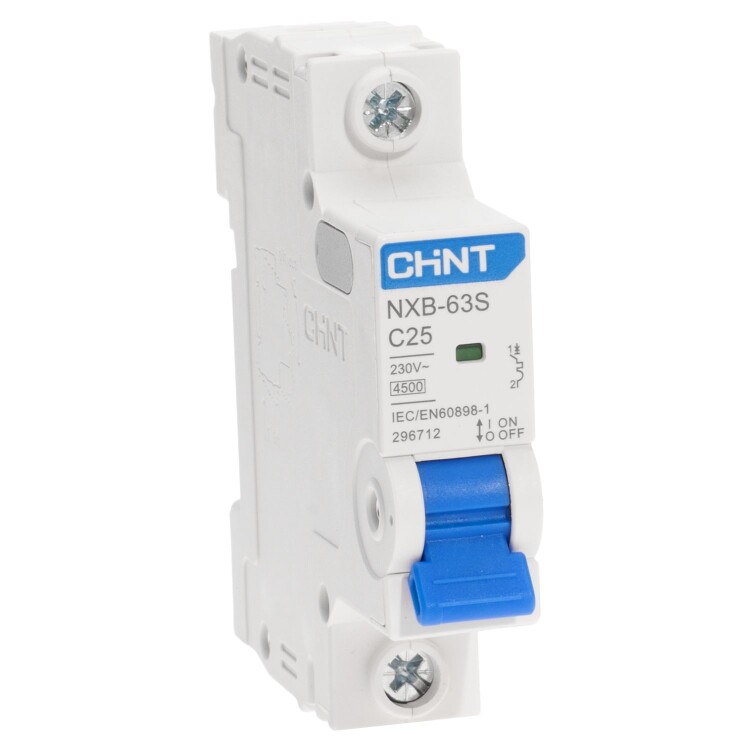

Выключатель автоматический CHINT NXB-63S 1P 25А 4,5кА характеристика С (R)
Модульные автоматические выключатели CHINT серии NXB-63S предназначены для установки в сетях переменного тока напряжением 240 / 415 В частотой 50 / 60 Гц с номинальным током до 63 А.
Применяются для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых и общественных зданий.
Используются в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.
Размеры
Технические характеристики
| Артикул | 296712 |
| Тип изделия | модульный автоматический выключатель |
| Модульная ширина (шаг 18 мм) | 1 |
| Количество полюсов | 1 |
| Количество защищенных полюсов | 1 |
| Тип расцепителя | термомагнитный |
| Номинальное рабочее напряжение Ue, В | АС 230 |
| Номинальная частота тока, Гц | 50... 60 |
| Номинальный ток In, А | 25 |
| Номинальное напряжение изоляции Ui, В | 300 |
| Номинальное импульсное напряжение Uimp, кВ | 4 |
| Тип характеристики мгновенного расцепления | С |
| Номинальная отключающая способность Icn, А | 4500 |
| Номинальная наибольшая рабочая отключающая способность Ics, А | 4500 |
| Рассеиваемая мощность на 1 полюсе, Вт | 4,5 |
| Категория применения | А |
| Класс токоограничения | 3 |
| Механическая износостойкость, циклов В-О | 20000 |
| Электрическая износостойкость, циклов В-О | 10000 |
| Степень загрязнения | 2 |
| Рабочая температура окружающей среды, °C | -35... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Способ крепления | на DIN-рейку 35 мм |
| Сечение медного кабеля для верхних / нижних зажимов, кв.мм | 1 - 25 |
| Сечение шин для верхних / нижних зажимов, кв.мм | 10 |
| Момент затяжки винтов, Н*м | 2,0 |
Времятоковые характеристики
Дополнительные устройства
Автоматические выключатели CHINT серии NXB-63S дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-X1;
- расцепитель минимального / максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
Структура условного обозначения
