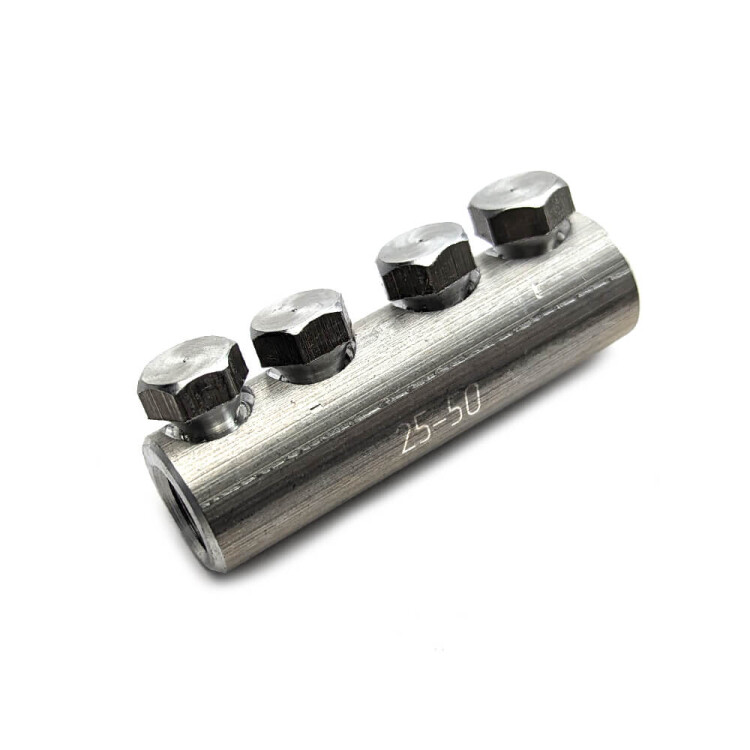

Соединитель болтовой 4СБ-1-005 (25 - 50) "ЗЭТАРУС"
Соединители кабельные болтовые СБ предназначены для соединения алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до 10 кВ.
Комплектуются срывными алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.

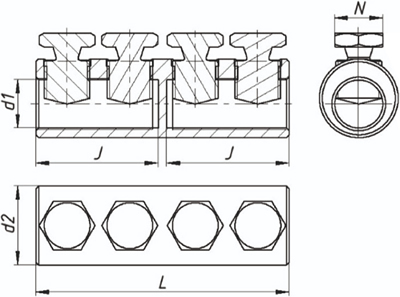

Размеры
| Размеры, мм | ||||
|---|---|---|---|---|
| d1 | d2 | J | L | N |
| 11,2 | 20 | 32 | 66 | 12 |
Материалы
| Материал корпуса | алюминиевый сплав АД16Т1 |
| Наличие покрытия | нет |
| Материал болтов | алюминиевый сплав Д16Т1 |
Особенности конструкции
- Закрепление соединителя на жиле кабеля осуществляется болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.
- Соединители СБ имеют эксцентриковое отверстие под жилу.
- Соединители 4СБ представлены в двух вариантах: с монолитной и запрессованной перегородкой.
Монолитная перегородка рекомендуется для кабеля с бумажно-маслопропитанной изоляцией до 10 кВ, ее функция - исключить перетекание масла в кабеле с бумажной изоляцией.
Соединители с запрессованной перегородкой рекомендуются для кабеля с пластиковой изоляцией до 10 кВ.
Технические характеристики
| Артикул | zeta11010 |
| Тип изделия | соединитель кабельный болтовой |
| Исполнение | со срывными болтами |
| Количество болтов | 4 |
| Отверстие под жилу | эксцентриковое |
| Тип перегородки | монолитная |
| Максимальное рабочее напряжение, кВ | 10 |
| Диапазон сечений жилы, кв.мм | 25 - 50 |
| Климатическое исполнение и категория размещения | УХЛ1, УХЛ5 |
| Тип монтажа | болтовой |
| Момент срыва болтов, Н*м | 20 - 26 |
Монтаж
- Снимите изоляцию с жилы на расстоянии J (см. рисунок "Размеры").
- Зачистите жилу металлической щеткой, чтобы снять оксидную пленку.
- При монтаже на медную жилу кабеля допускается использовать электропроводящую смазку типа ЭПС-98 или другую с аналогичными свойствами для дополнительной стабилизации переходного сопротивления.
- Установите жилу в корпус и затяните болт от руки.
- Произведите затяжку болта до срыва головки, первым затягивается болт дальний от корпуса.
- Рекомендуется герметизировать соединение во избежание попадания влаги, окисления и нарушения контактногго соединения.

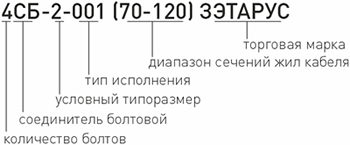

Расшифровка условных обозначений
