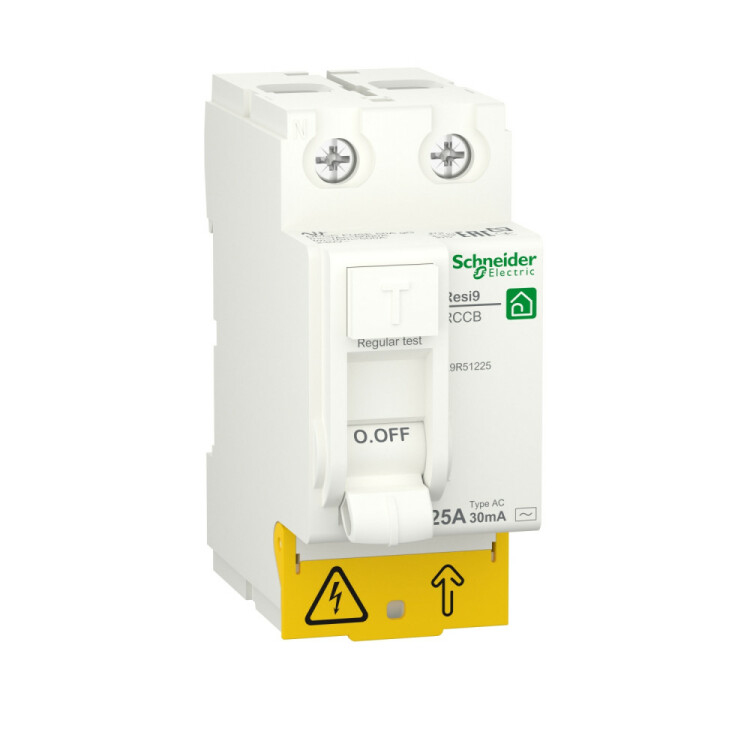

    Выключатель дифференциальный (УЗО) 2Р 25А 30мА AC 6кА Resi9 Schneider Electric

    • Низковольтное оборудование, счетчики, молниезащита, разъемы, клеммники
    • Устройства защитного отключения (УЗО)
    • Устройство защитного отключения (УЗО)/выключатель дифференциального тока
    Артикул: 870165
    Код производителя: R9R51225
    Бренд: Schneider Electric
    цена
    2 199,00 ₽/шт
    наличие
    В наличии
    шт
    Подобрать аналогСвязанные товары
    Декларация ЕАС

    Описание и характеристики

    Выключатель дифференциальный (УЗО) Schneider Electric R9R51225 Resi9 (2Р, 25 А, 30 мА, тип AC)

    Resi9 - серия модульного оборудования для жилых и общественных зданий от Schneider Electric.
    Важной особенностью модульных устройств Resi9 является наличие максимальной отключающей способности 6000 А.

    Выключатели дифференциального тока (ВДТ) с чувствительностью 30 мА исключают риск поражения человека электрическим током вследствие утечек при прямом прикосновении.

    Применение

    ВДТ типа АС используются для типовых нагрузок, таких, как:

    • электрические розетки общего назначения;
    • лампы накаливания или светодиодное освещение;
    • бытовая электроника класса II (фены, телевизоры и т.д.);
    • электрические обогреватели, водонагреватели.

    Преимущества

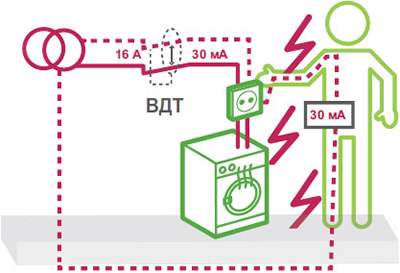

    Принцип действия

    • Измеряя разность силы тока между проводником под напряжением и нулевым проводником, дифференциальный выключатель нагрузки фактически обнаруживает ток, протекающий не по предусмотренной схемой нейтрали, в том числе через тело человека.
    • Если этот ток достигает указанного на аппарате порога, дифференциальный выключатель нагрузки отключается в течение нескольких миллисекунд, предупреждая таким образом телесные повреждения или более тяжелые последствия.

    Размеры

    Технические характеристики

    Тип изделия устройство защитного отключения (УЗО) / выключатель дифференциального тока (ВДТ)
    Описание полюсов 2Р
    Ширина по количеству модульных расстояний (шаг 18 мм) 2
    Тип управления рычаг управления
    Технология срабатывания защиты по дифференицальному току не зависящий от напряжения
    Срабатывание защиты от тока утечки мгновенное
    Индикатор наличия напряжения индикация "вкл./выкл."
    Номинальное напряжение, В АС 230
    Частота тока, Гц 50 / 60
    Номинальный ток, А 25
    Тип защиты от тока утечки АС
    Чувствительность по току утечки, мА 30
    Ток включения и отключения Im / I?m, А 500
    Выдержка импульсного тока (8 / 20 мкс.) без аварийного отключения, А 250
    Номинальный условный ток короткого замыкания Inc / I?c с автоматическим выключателем, А равен отключающей способности автоматического выключателя
    Номинальный условный ток короткого замыкания Inc / I?c с предохранителем gG, А 6000
    Номинальное импульсное выдерживаемое напряжение Uimp, кВ 4
    Номинальное напряжение изоляции Ui, В АС 440
    Категория перенапряжения III
    Электрическая износостойкость, циклов 10000
    Механическая износостойкость, циклов 20000
    Рабочая температура окружающей среды, °C -5... +40
    Степень защиты от пыли и влаги IP20 (открытая установка) / IP40 (установка в шкафу)
    Степень загрязнения 2
    Способ крепления на DIN рейку
    Цвет корпуса Белый
    Вес изделия, г 180

    Монтаж

    Крепление защелкиванием
    на DIN-рейке шириной 35 мм.

    Любое установочное
    положение.

    Подключение

    Схема электрическая

    Присоединение

    Присоединение проводников может осуществляться как сверху, так и снизу.

    Жесткий медный кабель: ?35 кв.мм.
    Гибкий медный кабель или медный кабель с наконечником: ?25 кв.мм.

    Момент затяжки: 3,5 Н*м.

    Рекомендации по выбору

    Тип защиты Жилые помещения Нежилые помещения Чувствительность
    Защита от поражения электрическим током при прямом прикосновении
    • Обязательная защита всех розеток.
    • Обязательная защита всего электрооборудования в ванной.
    • Рекомендуется защита осветительных цепей.
    • Обязательная защита всех розеток.
    • Обязательная защита всего расположенного в помещении электрооборудования.
    • 30 мА.
    • 10 мА во всех случаях, когда этого требует стандарт, например, в джакузи, плавательном бассейне и т.д.
    Защита от возгорания из-за тока утечки
    • Защита всех цепей в старых зданиях (при наличии пыли, сырости).
    • Обязательная защита во всех пожаро- или взрывоопасных помещениях.
    • Рекомендуется защита всех цепей в помещениях при наличии пыли, сырости, химических веществ и т.д.
    • 300 мА.
    Защита от поражения электрическим током при косвенном прикосновении
    • Защита всех цепей с системой заземления ТТ.
    • Защита всех цепей с системой заземления ТТ.
    • 100 или 300 мА.
    • В соответствии с пунктом 415.1 ГОСТ Р 50571.3-2009 в системах переменного тока должна быть предусмотрена дополнительная защита посредством выключателя дифференциального тока (ВДТ) всех цепей штепсельных розеток общего пользования на номинальный ток до 20 А и всех цепей в ванных и душевых комнатах.
    • Номинальный ток ВДТ не должен быть меньше номинального тока вышестоящего автоматического выключателя.
    • В соответствии с нормативными требованиями один ВДТ может обеспечивать защиту всех розеток и всего электрооборудования в ванной комнате.
