Описание и характеристики

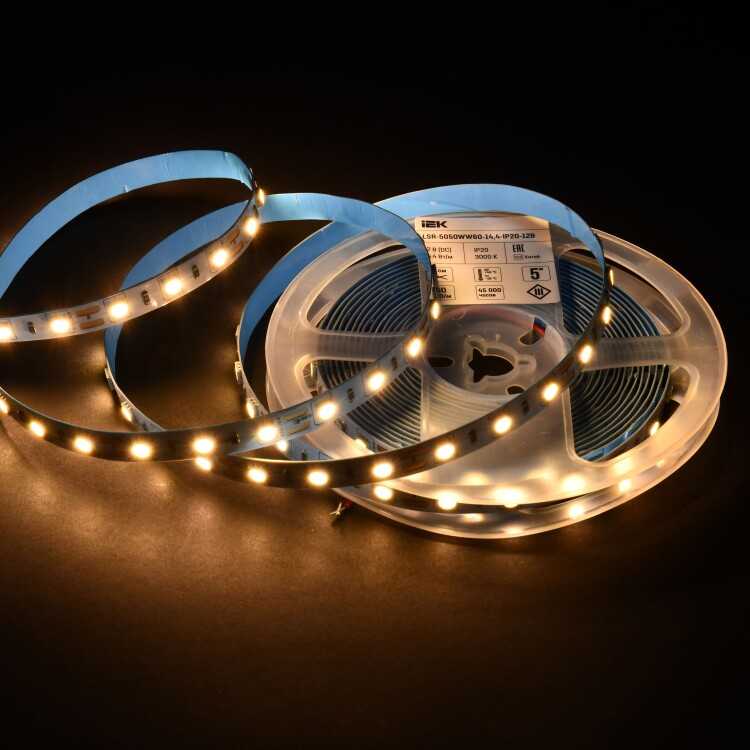

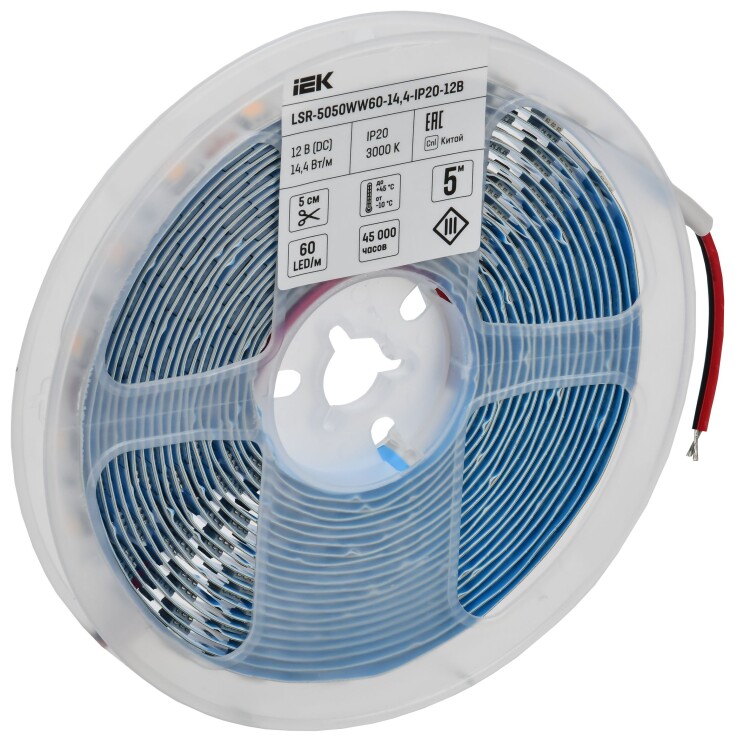

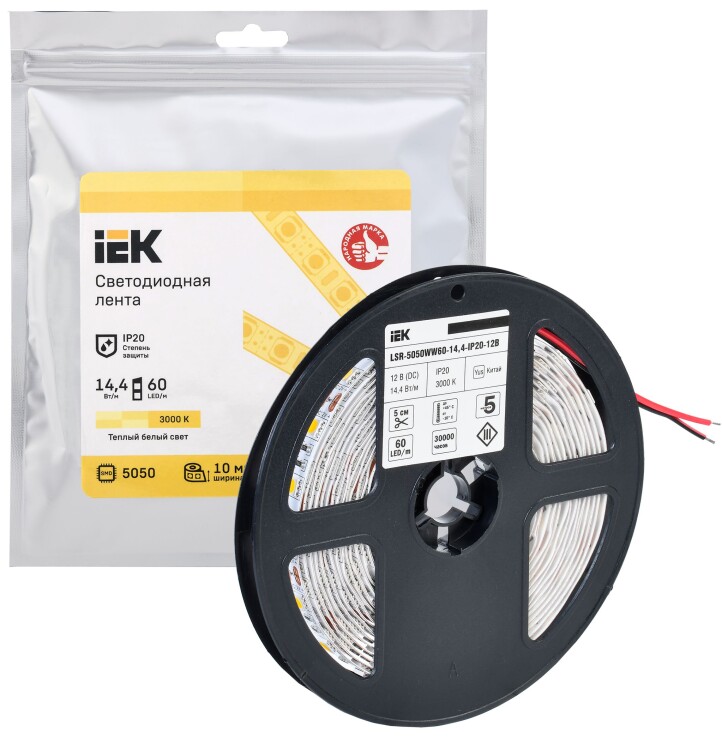

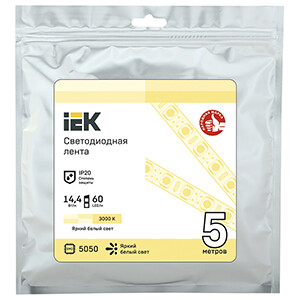

Лента светодиодная IEK LSR-5050WW60-14,4-IP20-12В PRO (SMD 5050, 12 В, 14,4 Вт/м, 60 led/м, IP20), цвет свечения теплый белый
Светодиодная лента 5050 серии PRO IEK предназначена для работы от источника тока постоянного напряжения 12 В.

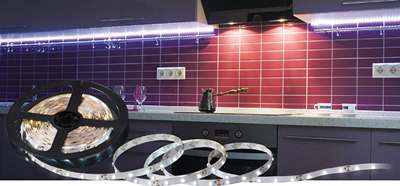

Светодиодная лента PRO со степенью защиты от пыли и влаги IP20 применяется в качестве декоративно-интерьерной подсветки внутри помещений, в том числе коммерческих (рекламная подсветка, оформление витрин, подсветка ниш, ступеней и т.д.).
Преимущества
- Высокоэффективные светодиоды SMD 5050 производства Epistar.
- Отсутствие пульсации.
- Отсутствие чувствительности к отклонениям от стандартного напряжения в сети.
- Безопасность эксплуатации благодаря низкому напряжению питания (12 В).
- Легкий монтаж благодаря самоклеящейся основе 3М.
- Длительный срок службы.
Размеры
| Ширина ленты, мм | 10 |
| Длина в упаковке, м | 5,0 |
Технические характеристики
| Артикул | LSR2-1-060-20-3-05 |
| Тип изделия | светодиодная лента |
| Тип светодиодов | SMD 5050 |
| Плотность светодиодов, led/m | 60 |
| Рабочее напряжение, В | DC 12 |
| Мощность, Вт/м | 14,4 |
| Световой поток на 1 led, лм | 12 - 15 |
| Цветовая температура, К | 3000 |
| Цвет свечения | Теплый белый |
| Диапазон рабочих температур, °C | -10... +45 |
| Относительная влажность воздуха, не более, % | 80 |
| Степень защиты от пыли и влаги | IP20 |
| Шаг резки, мм | 50 |
| Способ подключения | присоединительные провода |
| Срок службы, часов | 30000 |
Монтаж
- Запрещается подвергать ленту механическим воздействиям и крепить ленту с радиусом изгибов менее 20 мм.
- При креплении светодиодной ленты на токопроводящие поверхности ленту необходимо изолировать от cоприкосновения с этой поверхностью.
- Очистить от грязи и обезжирить монтажную поверхность, на которую будет устанавливаться светодиодная лента.
- Cнять защиту клейкого слоя с обратной стороны светодиодной ленты.
- Закрепить ленту на монтажной поверхности.
При креплении ленты не надавливать на светодиоды, резисторы и управляющие элементы.
- При необходимости разрезать ленту по специально нанесенной разметке.
Линия отреза располагается между площадками для спайки.
Минимальный участок отреза - 3 светодиода.
- При необходимости соединить два участка ленты пайкой с соблюдением полярности или при помощи специальных двухсторонних коннекторов.
Время пайки не должно превышать 10 секунд при температуре не более +260 °С.
Подключение
Подключение одноцветной светодиодной ленты производится следующим образом:
- подключить светодиодную ленту к контактам блока питания согласно полярности: красный проводник ленты (плюс) - к зажиму "V+" блока питания; черный (минус) - к зажиму "V-" блока питания;
- подключить блок питания к сети 230 В~ двумя проводами к разъёмам L (фаза) и N (нейтраль), указанным на блоке питания;
- при необходимости подключить отдельным проводом дополнительную ленту параллельно к блоку питания.
Суммарная мощность подключаемых лент не должна превышать мощность блока питания.
Максимальное удаление светодиодной ленты от блока питания без потери освещенности: не более 7 м.

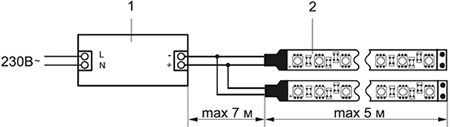

Схема подключения ленты к блоку питания:
 |
1 - блок питания. 2 - светодиодная лента. |
