Описание и характеристики

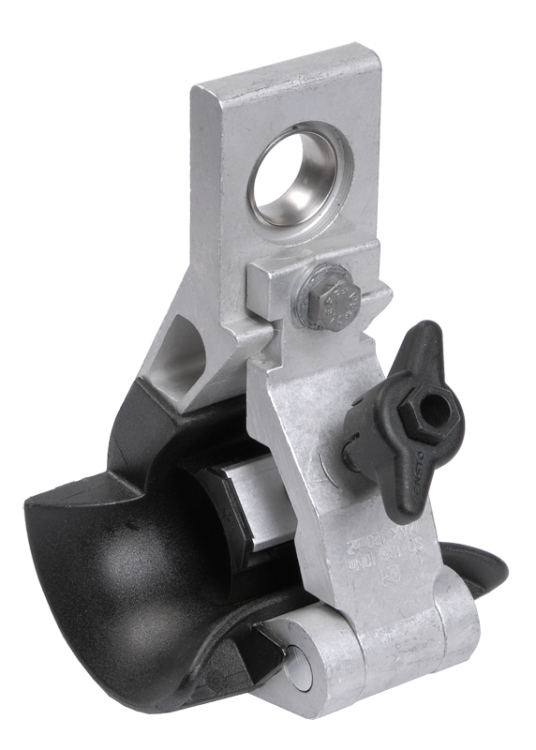

Зажим промежуточный ЗПС 4х25/10000 IEK
Зажимы промежуточные серии ЗПС предназначены для подвеса на промежуточных опорах самонесущих систем в системе СИП-4 на основе самонесущих изолированных проводов при монтаже воздушных линий электропередач изолированных напряжением до 1 кВ.
Могут также быть использованы для подвеса изолированной несущей нейтрали в системе СИП-2.
По своим характеристикам соответствуют требованиям ГОСТ Р 51177.

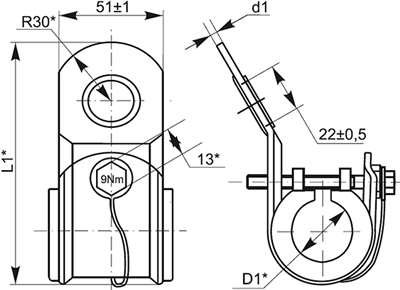

Размеры
| Размеры, мм | ||
|---|---|---|
| D1 | L1 | d1 |
| 17,2 | 123 | 3 ±0,4 |
Конструкция и материалы
- Зажим изготовлен из стали горячего цинкования, а пластиковые детали - из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим факторам, что обеспечивает работоспособность изделия в течение 40 лет.
- Зажим снабжен срывным болтом, обеспечивающим надежную фиксацию проводников.
Также в случае возникновения необходимости возможен демонтаж зажима благодаря наличию разборной головки болта.
Технические характеристики
| Артикул | UZA-15-D25-10000 |
| Тип изделия | зажим промежуточный |
| Тип провода | СИП-2, СИП-4 |
| Количество жил | 4 |
| Сечение проводников, кв.мм | 25 |
| Разрушающая нагрузка, кН | 10 |
| Диапазон рабочих температур, °C | -60... +70 |
| Относительная влажность воздуха, не более, % | 95 при +25 °C |
| Климатическое исполнение и категория размещения | УХЛ1 (ГОСТ 15150) |
| Способ монтажа | крюк |
| Момент срыва головки болта, Н*м | 9 ±10% |
| Вес изделия, г | 388 |
| Срок службы, не менее, лет | 40 |
