Описание и характеристики

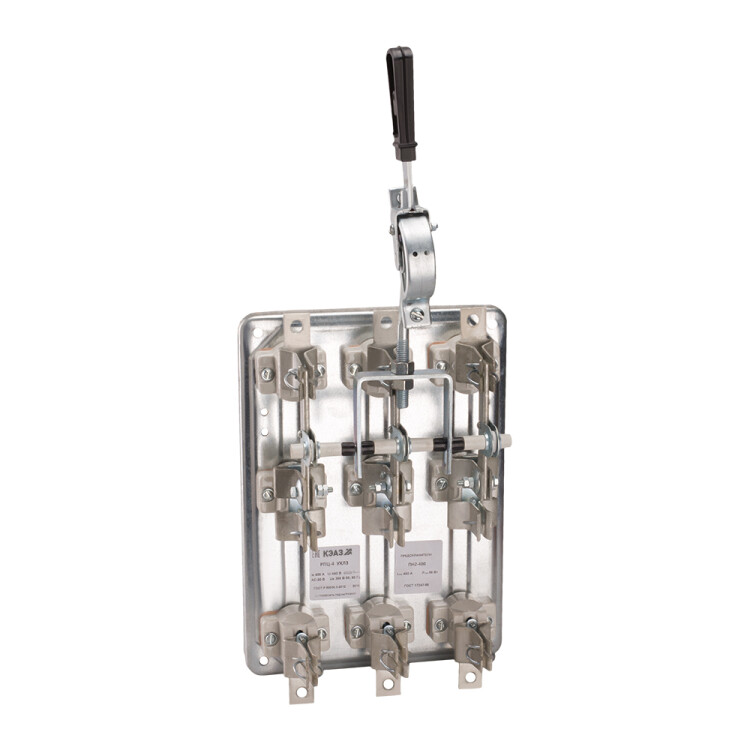

Разъединитель-предохранитель РПЦ-10-1000А-безПВ-УХЛ3-КЭАЗ (3Р, 1000 А, центральная рукоятка без вставок)
Разъединители-предохранители серии РП предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 500 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии.
Соответствуют требованиям ГОСТ IEC 60947-3-2016.
Размеры и вес
| Высота общая, мм | 625,4 |
| Высота панели, мм | 530 |
| Ширина панели, мм | 390 |
| Вес изделия, кг | 26,35 |
Конструкция и материалы
- Все основные части разъединителя смонтированы на панели.
Материал основных частей и общей панели: металл. - Токоведущие элементы из электротехнической меди марки М1.
- Все резьбовые соединения предохранены от самоотвинчивания.
Технические характеристики
| Артикул | 120081 |
| Тип изделия | разъединитель-предохранитель |
| Исполнение | с центральным приводом |
| Тип элемента управления | рычажковый (перекидной рычаг) |
| Число полюсов | 3 |
| Наличие плпавких вставок в комплекте | нет |
| Номинальное рабочее напряжение Ue, В | 500 |
| Номинальная рабочая частота, Гц | 50 / 60 |
| Номинальный рабочий ток Ie, А | 1000 |
| Категория применения | АС-20В |
| Номинальная включающая и отключающая способность при напряжении 1,05 Ue, коэффициенте мощности 0,95, при токе 1,5 Ie, циклов В-О | 10 |
| Номинальный условный ток короткого замыкания Iq, кА | 50 |
| Условный тепловой ток, А | 1000 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Номинальный режим работы | продолжительный |
| Механическая износостойкость, не менее, циколов В-О | 2500 |
| Группа механического исполнения | М4 (ГОСТ 17516.1-90) |
| Диапазон рабочих температур, °C | -60... +40 |
| Степень защиты от пыли и влаги | IP00 |
| Климатическое исполнение и категория размещения | УХЛ3 (ГОСТ 15150) |
| Степень загрязнения окружающей среды | 3 (ГОСТ IEC 60947-1-2017) |
| Класс защиты от поражения электрическим током | 0 (ГОСТ 12.2.007.0) |
| Способ монтажа | стационарный с креплением на панели |
| Минимальное сечение жил проводов и кабеля, кв.мм | 8 х 60 или 3 х 150 |
| Максимальное сечение жил проводов и кабеля, кв.мм | 2 (6 х 60) или 6 (3 х 120) |
| Максимальное сечение присоединяемых медных шин, кв.мм | 480 |
