Описание и характеристики

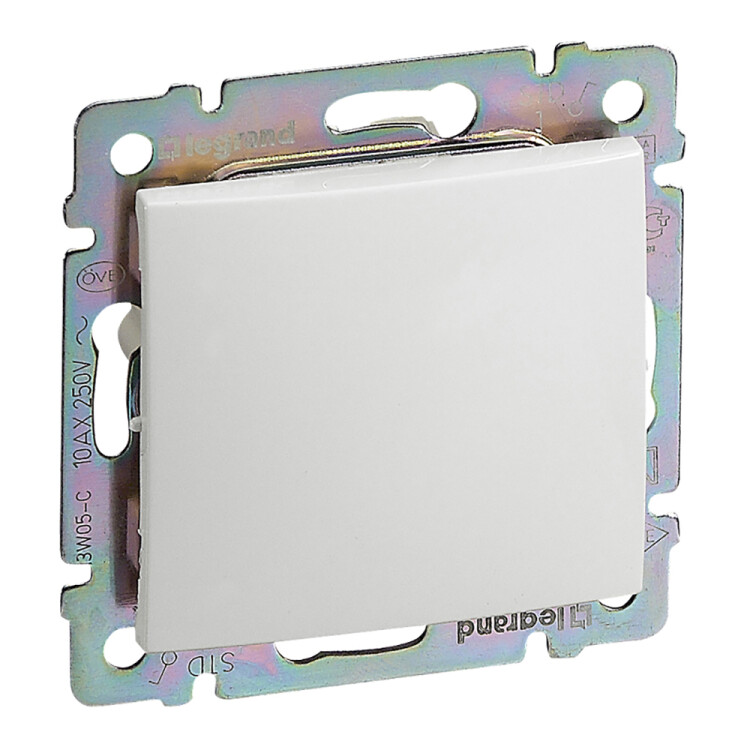

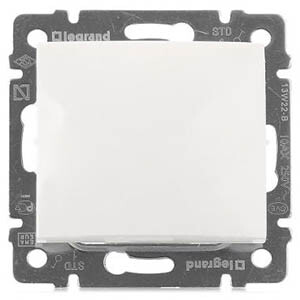

Переключатель одноклавишный Legrand 694262 Valena (10 А, механизм) скрытой установки, белый
Электроустановочные изделия Legrand серии Valena сочетают в себе элегантность исполнения, качество, безопасность и надежность.

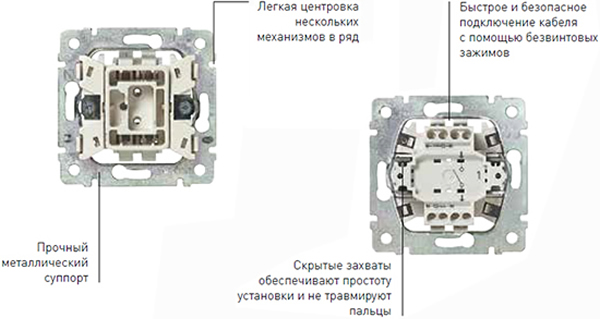

Механизмы с безвинтовыми зажимами помогут сэкономить время монтажа и достичь идеального результата.
Преимущества

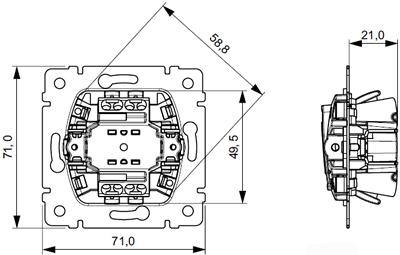

Размеры
Материалы и цвета
| Цвет клавиши | Белый (RAL9003) |
| Материал клавиши | поликарбонат (обладает хорошей стойкостью к УФ воздействию) |
| Материал механизма подсоединения | поликарбонат |
| Материал суппорта, захватов и винтов | оцинкованная сталь |
| Материал пружины захватов | стальная рояльная проволока |
| Материал контактов | AgNi (без содержания кадмия, являющегося загрязняющим элементом) |
| Материал безвинтовых зажимов | CuZn15 / X12 CrNi 177 |
Технические характеристики
| Тип изделия | переключатель на два направления |
| Количество клавиш | 1 |
| Конструктивное исполнение | механизм с суппортом и клавишей без рамки |
| Тип монтажа | скрытая установка |
| Напряжение, В | 250 |
| Номинальный ток | 10 АХ* |
| Тип зажимов | безвинтовые |
| Температура хранения и эксплуатации, °С | -5... +40 |
| Степень защиты от механического воздействия | IK04 (0,5 Дж) |
| Огнестойкость (самозатухание), °С | 850 (30 сек. - механизм); 650 (30 сек. - клавиша) |
| Вес изделия, г | 71 |
* АХ означает способность переключателя работать с реактивной нагрузкой номинальным током 10 А, то есть с люминесцентными светильниками.
Монтаж
- Механизмы серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа.
- Механизмы всех выключателей и кнопок оснащены креплением на винтах и на захватах.

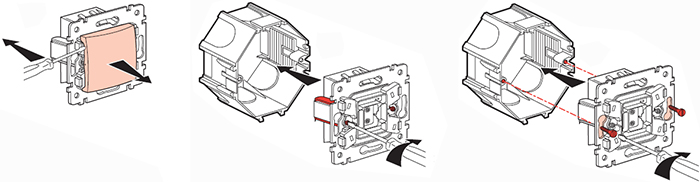

- Демонтаж лицевой панели осуществляется отверткой, которая вставляется в специальные пазы.
- Механизмы Valena оснащены комбинированными винтами Pozidrive с мелким шагом резьбы, со шлицем под плоскую отвертку и диаметром 3 мм.
 |
 |
| Отвертка / шлиц PZ1 или плоский шлиц 0,8 х 4 | Расстояние между захватами от 50 до 71 мм |
Подключение
- Механизмы выключателей и кнопок Valena оснащены безвинтовыми зажимами для подсоединения медных проводников.
Требуемая длина снятия оболочки кабеля - 12 мм для всех механизмов.
- Пружина подключения с двойной пластиной состоит из 2 симметричных частей, что позволяет одновременно подсоединить 2 проводника разного диаметра и гарантирует надежность подключения (сечение от 1 до 2,5 кв.мм).
- Конструкция зажимов также позволяет подсоединить гибкие проводники (жилы кабеля) без применения специального инструмента.
Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками).
Отдельная жила кабеля вводится в зажим нажатием на защелку.
В корпусе механизма имеется специальный желоб конической формы для проводников, а кабельные выводы расположены под углом 35°.
При вводе проводников заглушка обеспечивает электрическое разделение между органом управления и кабельным вводом.

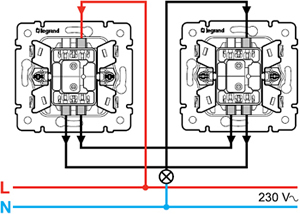

Схема подключения
