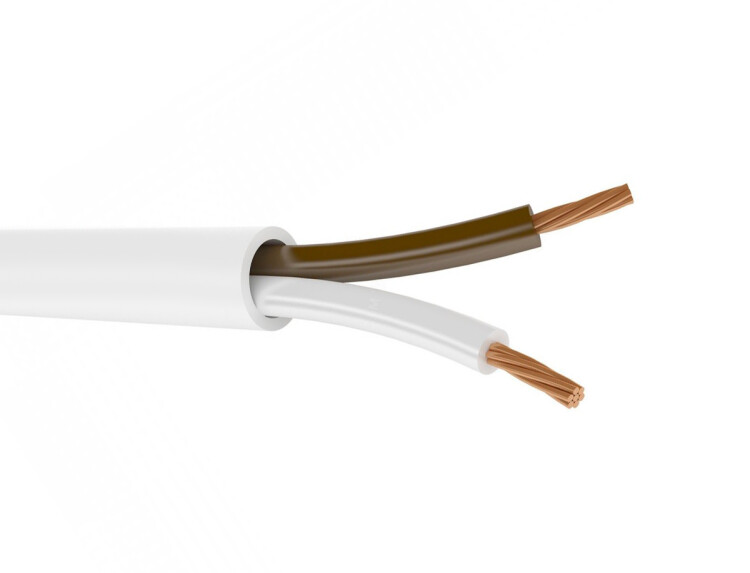

КСПВГ 2*0,2 кабель сигнальный бухта /(200м) Кабель ГОСТ

Кабель КСПВ, КСПВГ, КСПЭВ, КСПЭВГ

Кабель для монтажа систем связи, сигнализации и телекоммуникаций при рабочем напряжении до 250 В переменного тока частотой до 10 кГц.

Изготовлен по ТУ 3581-01-39793330-2000.

Применение

• Кабель марки КСПВ для внутренней стационарной прокладки.
  Применяется для систем сигнализации, контроля доступа, управления, сбора данных.

• Экранированный кабель марки КСПЭВ для внутренней стационарной прокладки при повышенном уровне электромагнитных шумов и помех.
  Применяется для систем пожарной и охранной сигнализации.

• Кабель марки КСПВГ с многопроволочными медными жилами для внутренней нестационарной прокладки.
  Применяется для систем сигнализации, контроля доступа, управления, сбора данных в условиях эксплутационных изгибов.

• Экранированный кабель марки КСПЭВГ с многопроволочными медными жилами для внутренней нестационарной прокладки при повышенном уровне электромагнитных шумов и помех.
  Применяется для систем пожарной и охранной сигнализации в условиях эксплутационных изгибов.

Конструкция и материалы

1. Кабель КСПВ:

• Однопроволочные круглые медные токопроводящие жилы номинальным диаметром 0,4; 0,5; 0,64; 0,8; 0,97 или 1,13 мм, имеющие номинальное сечение 0,12; 0,2; 0,35; 0,5; 0,75 или 1,0 кв.мм соответственно.
• Изоляция из полиэтилена номинальной толщиной 0,3 мм.
• Изолированные жилы свиты попарно или в общий пучок.
• Оболочка из белого ПВХ пластиката номинальной толщиной 0,5 мм.

2. Кабель КСПЭВ:

• Однопроволочные круглые медные токопроводящие жилы номинальным диаметром 0,4; 0,5; 0,64; 0,8; 0,97 или 1,13 мм, имеющие номинальное сечение 0,12; 0,2; 0,35; 0,5; 0,75 или 1,0 кв.мм соответственно.
• Изоляция из полиэтилена номинальной толщиной 0,3 мм.
• Изолированные жилы свиты попарно или в общий пучок.
• Экран из алюмополимерной ленты с медной луженой контактной проволокой номинальным диаметром 0,3 мм.
• Оболочка из белого ПВХ пластиката номинальной толщиной 0,5 мм.

3. Кабель КСПВГ:

• Семипроволочные круглые медные токопроводящие жилы номинальным сечением 0,12; 0,2; 0,35; 0,5; 0,75 или 1,0 кв.мм, скрученные из проволок номинальным диаметром 0,15... 0,42 мм.
• Изоляция из полиэтилена номинальной толщиной 0,3 мм.
• Изолированные жилы свиты попарно или в общий пучок.
• Оболочка из белого ПВХ пластиката номинальной толщиной 0,5 мм.

4. Кабель КСПЭВГ:

• Семипроволочные круглые медные токопроводящие жилы номинальным сечением 0,12; 0,2; 0,35; 0,5 или 0,75 кв.мм, скрученные из проволок номинальным диаметром 0,15... 0,37 мм.
• Изоляция из полиэтилена номинальной толщиной 0,3 мм.
• Изолированные жилы свиты попарно или в общий пучок.
• Экран из алюмополимерной ленты с медной луженой контактной проволокой номинальным диаметром 0,3 мм.
• Оболочка из белого ПВХ пластиката номинальной толщиной 0,5 мм.

Технические характеристики

Номинальное переменное напряжение, В	250... 300 (до 10 кГц)
Испытательное переменное напряжение, В	500 (50 Гц)
Время выдержки при испытании, мин.	1
Электрическое сопротивление жилы, не более, Ом/км	18,1... 148 (для КСПВ, КСПЭВ), 25,5... 165,3 (для КСПВ, КСПЭВГ)
Сопротивление изоляции при +20 °С, не менее, МОм/км	6500
Строительная длина, не менее, м	50
Минимальный радиус изгиба, наружных диаметров кабеля	10 (для КСПВ, КСПЭВ), 15 (для КСПВГ, КСПЭВГ)
Климатическое исполнение (по ГОСТ 15150-69)	УХЛ, Т (категории размещения 2, 3, 4)
Температура окружающей среды, °C	-40... +60
Относительная влажность воздуха, %	до 98 (при t до +35 °С)
Минимальная температура монтажа, °C	-15
Срок службы, не менее, лет	15

Расшифровка условных обозначений

• КС - кабель для сигнализации и связи.
• П - изоляция жил из полиэтилена.
• Э - экранированный.
• В - оболочка из ПВХ пластиката.
• Г - гибкий.
