Счетчик электрической энергии трехфазный многофункциональный ПСЧ-4ТМ.05МК.16 (4 тарифа, 5 - 10 А)

Счетчик ПСЧ-4ТМ.05МК.16 предназначен для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Может применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.

Счетчик предназначен для работы автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ), а также автоматизированных систем диспетчерского управления (АСДУ).

Комбинированный электросчетчик трансформаторного включения для учета активной энергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной энергии прямого и обратного направления (три канала учета).

Может конфигурироваться и учитывать:

• активную энергию прямого и обратного направления как активную энергию прямого направления (учет по модулю);
• реактивную энергию первого и третьего квадранта как реактивную энергию прямого направления (индуктивная нагрузка);
• реактивную энергию четвертого и второго квадранта как реактивную энергию обратного направления (емкостная нагрузка).

Конфигурированный счетчик при эксплуатации на линиях с потоком энергии в одном направлении препятствует попыткам хищения электроэнергии в результате умышленного неправильного подключения, связанного с переворотом тока в одной или нескольких токовых цепях счетчика.

Соответствует ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, ИЛГШ.411152.167 ТУ.
Сертификат соответствия № РОСС RU.АЯ74.B34132.
Свидетельство об утверждении типа средств измерений RU.С.34.011.А № 42421.

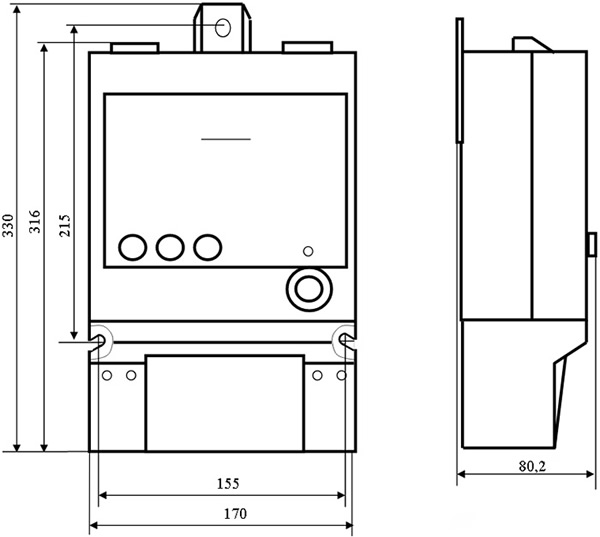

Размеры

Функциональные возможности

1. Тарификация и архивы учтенной энергии.

Счетчик ведет многотарифный учет активной энергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной энергии прямого и обратного направления (три канала учета).

Тарификатор:

• четыре тарифа (Т1 - Т4);
• четыре типа дня (будни, суббота, воскресенье, праздник);

• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках - до 144;

• используется расписание праздничных дней и список перенесенных дней.

Счетчик ведет архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

• всего от сброса (нарастающий итог);
• за текущие и предыдущие сутки;
• на начало текущих и предыдущих суток;

• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 суток;
• за текущий месяц и 12 предыдущих месяцев;

• на начало текущего месяца и 12 предыдущих месяцев;
• за текущий и предыдущий год;
• на начало текущего и предыдущего года.

Счетчик может конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.

2. Профили мощности нагрузки.

Двунаправленные счетчики электроэнергии ведут два независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления), однонаправленные и комбинированные электросчетчики - один массив (имеется по 2 профиля мощности для всех видов):

• время интегрирования от 1 до 30 минут (счетчики непосредственного включения);
• время интегрирования от 1 до 60 минут (счетчики трансформаторного включения);
• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут;
• включение с номинальным напряжением.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

3. Регистрация максимумов мощности нагрузки.

Электросчетчик может использоваться как регистратор максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием 12-сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика:

• интервальные максимумы (от сброса до сброса);
• месячные максимумы (за текущий и каждый из 12 предыдущих месяцев).

4. Измерение параметров сети и показателей качества электрической энергии.

Счетчик измеряет мгновенные значения (время интегрирования 1 секунда) физических величин, характеризующих трехфазную электрическую сеть:

• активная, реактивная и полная мощности;
• активная и реактивная мощность потерь;
• фазное и межфазное напряжение и напряжение прямой последовательности;

• ток;
• коэффициент мощности;
• частота сети;

• текущее время и дата;
• температура внутри корпуса;
• ток нулевой последовательности;

• коэффициенты искажения синусоидальности кривой фазных и межфазных напряжений;
• коэффициенты несимметрии напряжения по нулевой и обратной последовательностям;
• коэффициенты искажения синусоидальности кривой токов;

• коэффициенты несимметрии тока по нулевой и обратной последовательностям.

Счетчик работает как четырехквадрантный измеритель с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, может использоваться для оценки правильности подключения.

Счетчик может использоваться как измеритель показателей качества электроэнергии по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

5. Испытательные выходы и цифровые входы.

В электросчетчике функционируют два изолированных испытательных выхода основного передающего устройства.
Каждый испытательный выход может конфигурироваться для формирования сигналов:

• импульсы телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
• статические сигналы индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);

• сигналы телеуправления;
• сигнал контроля точности часов;

• сигнал управления нагрузкой по различным программируемым критериям.

В счетчике электроэнергии функционирует один цифровой вход, который может конфигурироваться:

• как вход управления режимом поверки (только первый цифровой вход);
• как вход счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Электросчетчик с функцией управления нагрузкой может работать в следующих режимах:

• ограничение мощности нагрузки;
• ограничение энергии за сутки;

• ограничение энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
• контроль напряжения сети;

• контроль температуры счетчика;
• управление нагрузкой по расписанию.

6. Журналы.

Счетчик ведет журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

7. Устройство индикации.

Счетчик имеет жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, а также три кнопки управления режимами индикации.

Индикатор электросчетчика может работать в одном из 4 режимов:

• режим индикации текущих измерений;
• режим индикации основных параметров;
• режим индикации вспомогательных параметров;
• режим индикации технологических параметров.

Счетчик в режиме индикации основных параметров позволяет отображать на индикаторе учтенную активную и реактивную электроэнергию прямого и обратного направления по каждому тарифу и сумме тарифов.

Дополнительно счетчик позволяет отображать на индикаторе следующую информацию:

• измеренные мгновенные значения физических величин;
• версия программного обеспечения счетчика (ПО) и контрольная сумма метрологически значимой части ПО.

8. Интерфейсы связи.

Электросчетчик имеет два равноприоритетных независимых гальванически изолированных интерфейса связи: RS-485 и оптический порт.

Электросчетчик обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров управления функциями, программирование и перепрограммирование различных параметров.

В электросчетчик могут устанавливаться дополнительные интерфесные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM, PLC, Ethernet, RF).
При этом электросчетчик становится коммуникатором, и к его интерфейсу могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть с возможностью удаленного доступа к каждому электросчетчику объекта.

Особенности конструкции

• Два равноприоритетных, независимых, гальванически развязанных интерфейса связи: RS-485 и оптопорт.
• Жидкокристаллический индикатор с подсветкой.

• Два конфигурируемых изолированных испытательных выхода.
• Один конфигурируемый цифровой вход.

• Формирование сигнала управления нагрузкой по различным программируемым критериям.
• В корпусе предусмотрено место для коммуникационного оборудования.

Технические характеристики

Класс точности	0,5S (по ГОСТ Р 52323-2005) - по учету активной электроэнергии 1 (по ГОСТ Р 52425-2005) - по учету реактивной электроэнергии
Номинальный (максимальный) ток, А	5 (10)
Наличие резервного блока питания	есть
Стартовый ток (чувствительность), мА	0,001Iном
Номинальное напряжение, В	3 х (120 - 230) / (208 - 400)
Установленный рабочий диапазон напряжений, В	от 0,8Uном до 1,15Uном 3 х (96 - 265) / (166 - 460)
Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В	0 - 440
Номинальная частота сети, Гц	50
Диапазон рабочих частот, Гц	47,5 - 52,5
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c./сутки	±0,5
Полная мощность, потребляемая каждой последовательной цепью, не более, В*А	0,1
Число индицируемых разрядов жидкокристаллического индикатора	8
Цена единицы младшего разряда ЖК индикатора при отображении энергии и коэффициентах трансформации, равных 1 кВт*ч (квар*ч.)	0,01
Постоянная счетчика, имп./(кВт*ч), имп./(квар*ч.)	1250 - в основном режиме 40000 - в режиме поверки
Сохранность информации при прерываниях питания, более, лет	40
Сохранность внутренних часов при прерываниях питания, не менее, лет	10 (питание от литиевой батареи)
Защита информации	пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	циклическая, непрерывная
Температура окружающего воздуха, °С	-40... +60 (группа 4 по ГОСТ 22261)
Относительная влажность при +30 °С, %	до 90
Давление, кПа (мм. рт. ст.)	70 - 106,7 (537 - 800)
Межповерочный интервал, лет	12
Средняя наработка до отказа, часов	165000
Средний срок службы, лет	30
Время восстановления, часов	2
Масса, не более, кг	1,7
