Наконечник болтовой 2НБ 70-120мм2 12,5мм ЗЭТАРУС

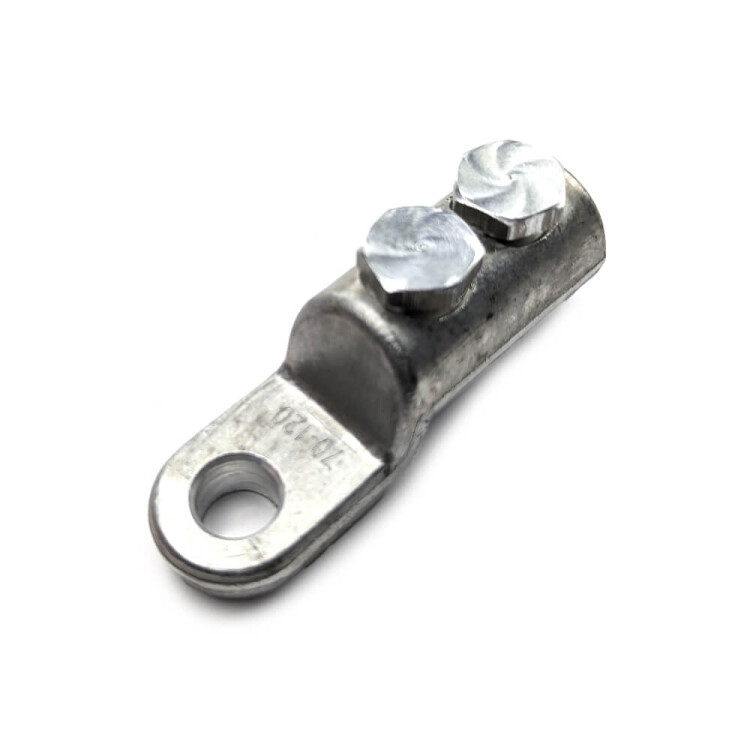

Наконечник болтовой 2НБ-2-005 (70 - 120) "ЗЭТАРУС"

Наконечники болтовые кабельные 2НБ предназначены для оконцевания алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией до 10 кВ.
Комплектуются срывными алюминиевыми болтами, которые обеспечивают прочную фиксацию жилы в корпусе изделия.

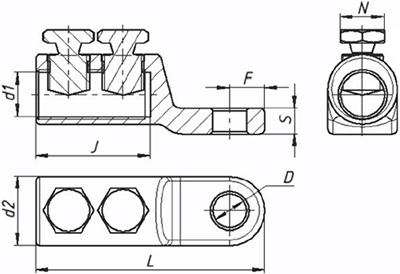

Размеры

Размеры, мм
D	d1	d2	J	L	S	F	N
13	17	27	44	88	10	13,5	17

Материалы

Материал корпуса	алюминиевый сплав АД35Т1
Наличие покрытия	нет
Материал болтов	алюминиевый сплав Д16Т1

Особенности конструкции

• Закрепление наконечника на жиле кабеля осуществляется расположенными в один ряд болтами со срывной головкой, которая скручивается при достижении определенного усилия, обеспечивая надежное соединение.

• Диаметр отверстия лопатки 2НБ представлен в вариантах 10,5, 13, 16,5 мм под болт М10, М12, М16 соответственно.

• Лопатка болтового наконечника смещена относительно корпуса.
  Смещение позволяет установить на наконечник термоусадочную изоляционную манжету.

Технические характеристики

Артикул	zeta10515
Тип изделия	наконечник кабельный болтовой
Исполнение	со срывными болтами
Количество болтов	2
Отверстие под жилу	эксцентриковое
Максимальное рабочее напряжение, кВ	10
Диапазон сечений жилы, кв.мм	70 - 120
Климатическое исполнение и категория размещения	УХЛ1, УХЛ5
Тип монтажа	болтовой
Момент срыва болтов, Н*м	30 - 34

Монтаж

• Снимите изоляцию с жилы на расстоянии J (см. рисунок "Размеры").
• Зачистите жилу металлической щеткой, чтобы снять оксидную пленку.

• При монтаже на медную жилу кабеля допускается использовать электропроводящую смазку типа ЭПС-98 или другую с аналогичными свойствами для дополнительной стабилизации переходного сопротивления.
• Установите жилу в корпус и затяните болт от руки.

• Произведите затяжку болта до срыва головки.
• Рекомендуется герметизировать соединение во избежание попадания влаги, окисления и нарушения контактногго соединения.

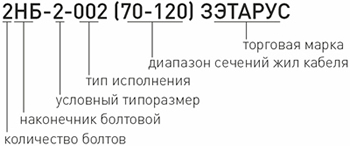

Расшифровка условных обозначений
