Описание и характеристики

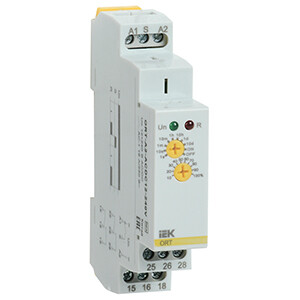

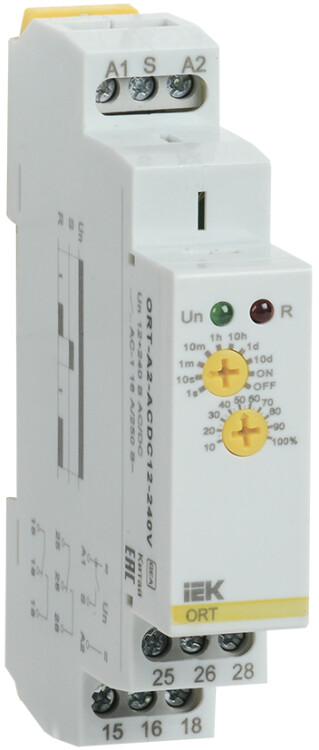

Реле задержки включения ORT-A2-ACDC12-240V IEK (2 контакта, 12 - 240 В AС/DC)
Реле задержки включения предназначены для задержки включения оборудования (отопления, вентиляции, насосов и т.д.) в однофазных электрических сетях постоянного или переменного тока.
Cоответствуют требованиям ТР ТС 004/2011, ТР ТС 020/2011 и ГОСТ IEC 60947-5-1, ГОСТ IEC 61812-1.
Реле устанавливаются на рейки типа ТН-35 по ГОСТ IEC 60715 в электрощитах со степенью защиты от пыли и влаги не ниже IP30 по ГОСТ 14254 и классом защиты от поражения электрическим током не ниже I по ГОСТ IEC 61140.

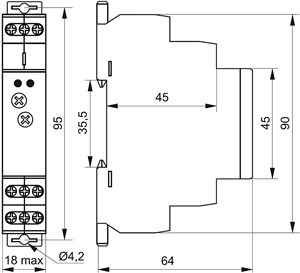

Габаритные и установочные размеры
Условия эксплуатации
- Диапазон рабочих температур: -20... +55 °С.
- Высота над уровнем моря: не более 2000 м.
- Относительная влажность воздуха (средняя за 24 часа): 5 - 95 %.
- Конденсация или обледенение не допускаются.
- Степень загрязнения окружающей среды: 2.
- Рабочее положение: любое.
Технические характеристики
| Количество управляемых цепей | 2 |
| Номинальное напряжение питания цепи управления Us (АС 50 Гц), В | 12 - 240 |
| Тип напряжения управления, В | переменное / постоянное (АС / DC) |
| Входная мощность, В*А / Вт | 12 / 1,9 |
| Максимальное коммутируемое напряжение, В | 250 / 24 |
| Номинальный ток In, А | 16 |
| Условный тепловой ток Ith (категория применения АС-1), А | 16 |
| Номинальное напряжение изоляции Ui, В | 270 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Допуск напряжения питания | -15 %, +10 % |
| Положения регулятора времени задержки | 1 c.; 10 с.; 1 мин.; 10 мин.; 1 ч.; 10 ч.; 1 день; 10 дней; ВКЛ.; ВЫКЛ. |
| Регулирование в пределах установленного времени задержки | 10 - 100 %, с шагом 10 % |
| Время отклика, не более, мс. | 400 |
| Минимальная коммутируемая мощность, мВт (DC) | 500 |
| Время сброса, не более, мс. | 200 |
| Механическая износостойкость, не менее, циклов В-О | 1 х 107 |
| Электрическая износостойкость, не менее, циклов В-О | 1 х 106 |
| Температурный коэффициент при +20 °С | 0,05 % / °С |
| Категория перенапряжения | III |
| Степень защиты от пыли и влаги по ГОСТ 14254 | IP40 (IP20 со стороны выводов) |
| Тип подключения | винтовое соединение |
| Максимальное сечение провода, присоединяемого к зажиму, кв.мм | 2,5 или 2 х 1,5 |
| Момент затяжки винтов контактных зажимов при использовании отвертки, Н*м | 0,4 |

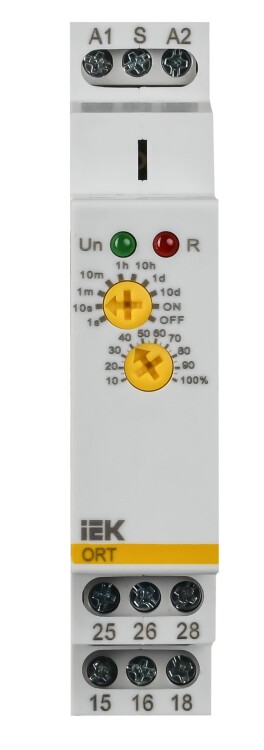

| Назначение светодиодных индикаторов | зеленый - наличие питания; красный - срабатывание реле |
| Режим работы | продолжительный |
| Ремонтопригодность | неремонтопригодный |
| Вес изделия, не более, кг | 0,08 |
| Срок службы, лет | 5 |

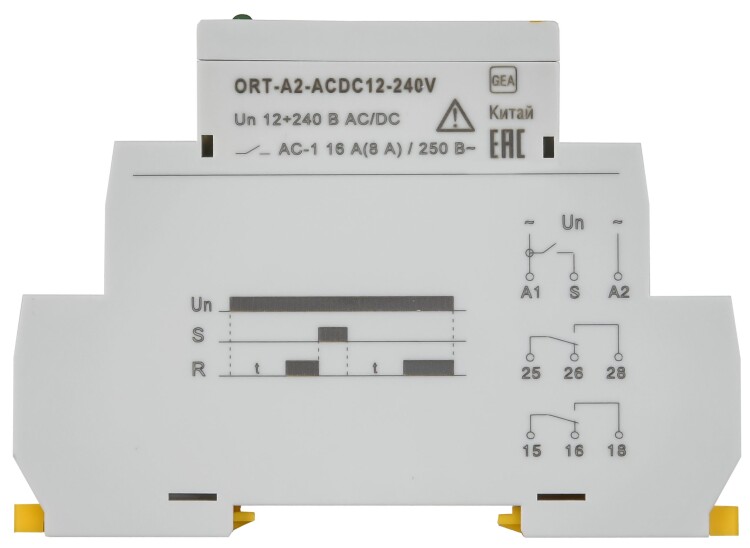

Функциональная диаграмма
Схема электрическая
К контактам S - А2 реле возможно присоединение нагрузки (контактора, цепи освещения и т.д.):
