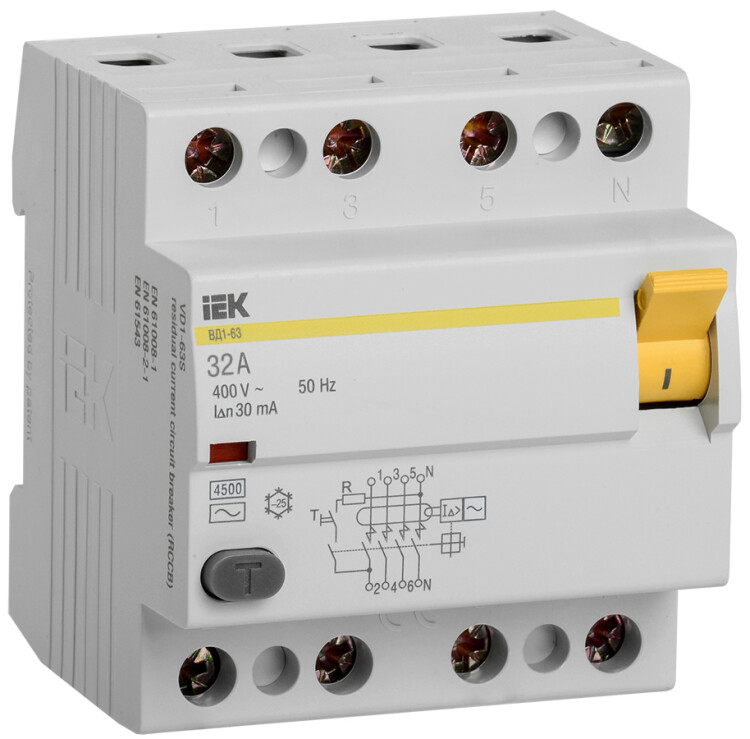

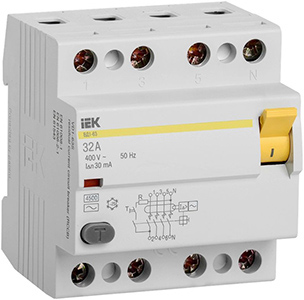

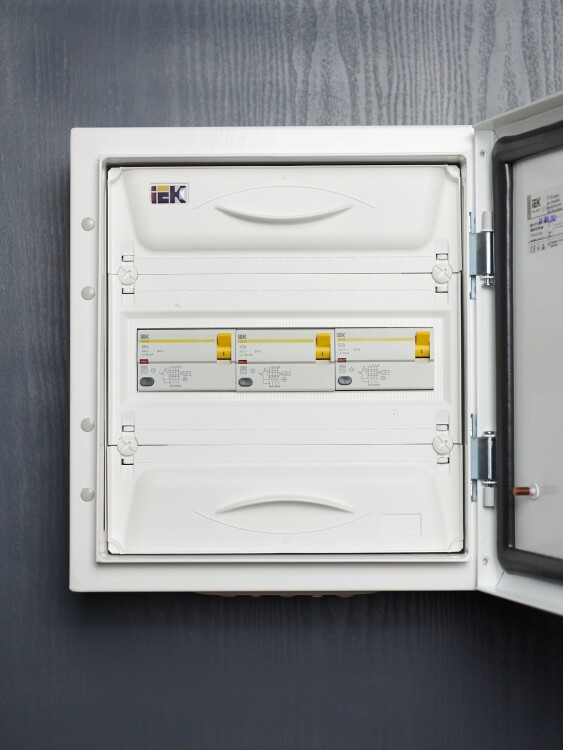

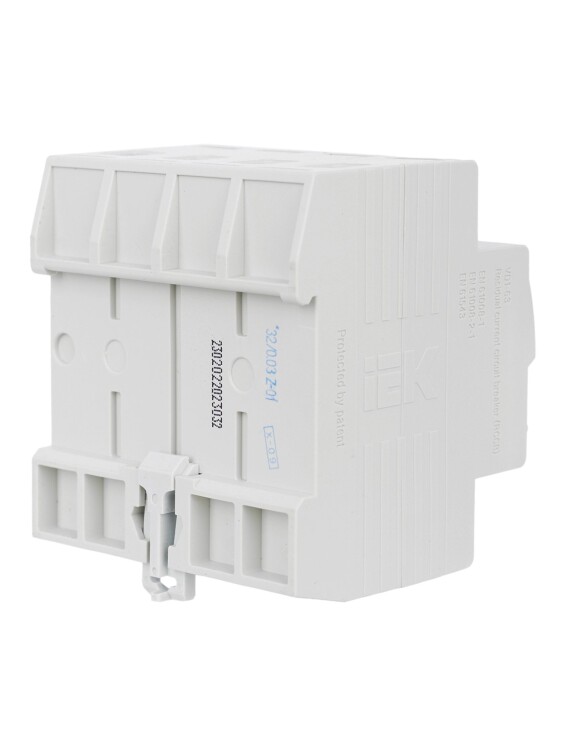

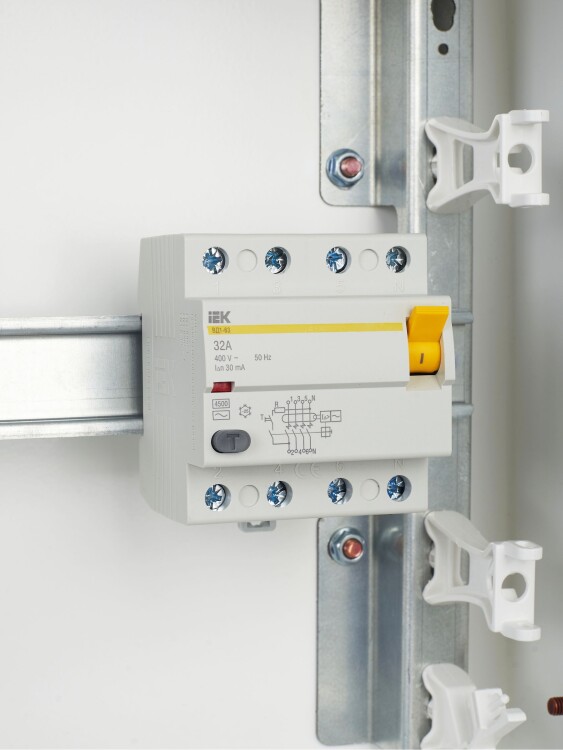

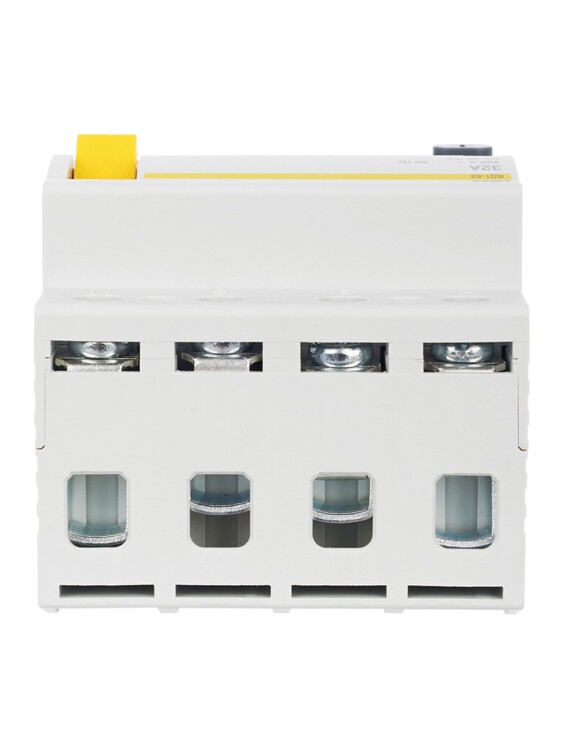

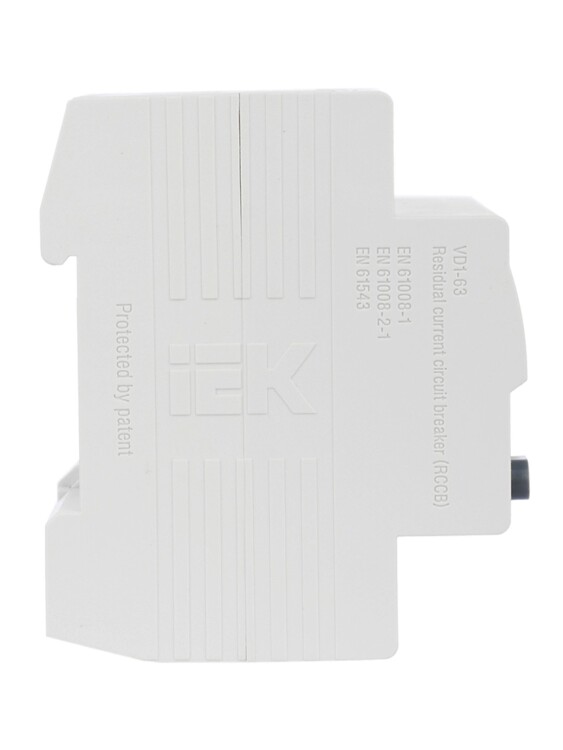

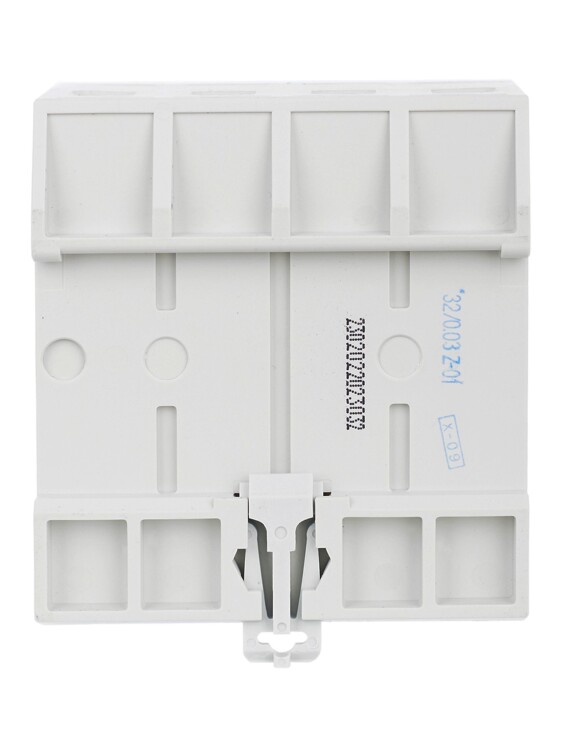

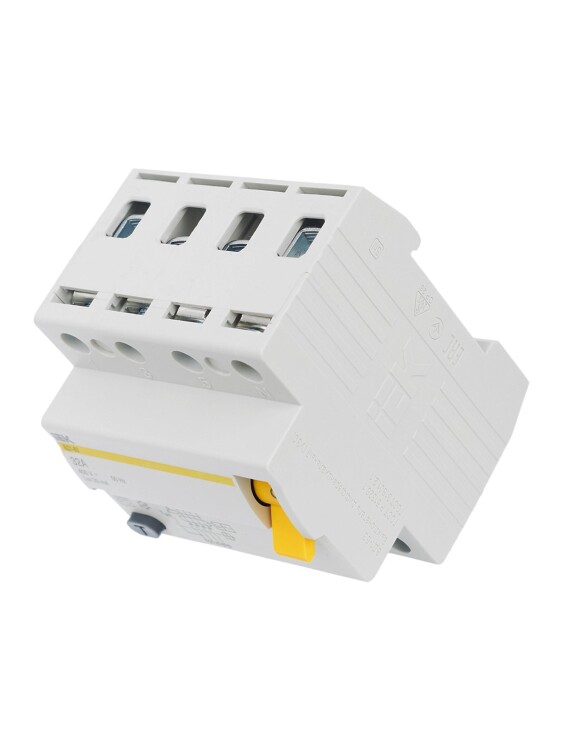

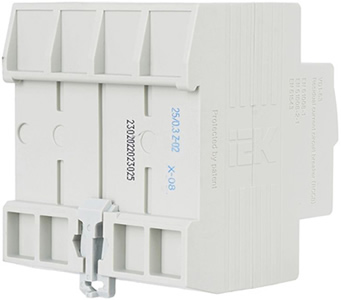

Выключатель дифференциальный (УЗО) ВД1-63 4Р 32А 30мА IEK (тип AC, 4,5 кА)
Быстродействующий защитный выключатель ВД1-63, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков, предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок.
Обеспечивает защиту от пожаров, возникающих вследствие протекания токов утечки на землю.
Преимущества
- Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Высокая механическая износостойкость.

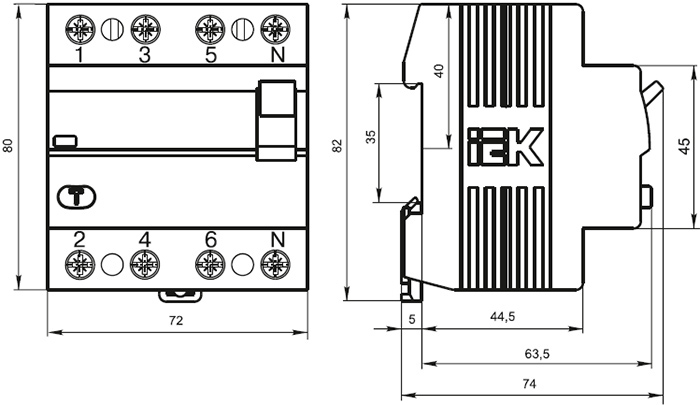

Размеры

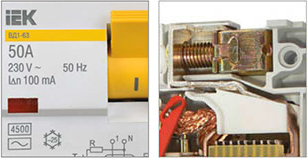

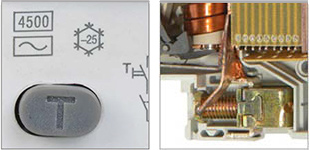

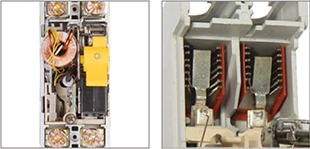

Особенности конструкции
- Электромеханическая схема без электронных компонентов.
- Выключатель не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги.
- Кнопка "Тест" для проверки работоспособности устройства и правильности подключения.
- Широкий диапазон рабочих температур позволяет использовать выключатель в различных климатических поясах.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.
- Возможность одновременного присоединения шиной Fork и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Технические характеристики
| Артикул | MDV10-4-032-030 |
| Тип изделия | выключатель автоматический, управляемый дифференциальным током, без встроенной защиты от сверхтоков |
| Число полюсов | 4 |
| Номинальное рабочее напряжение Ue, В | 400 |
| Частота тока, Гц | 50 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Номинальный ток In, А | 32 |
| Номинальный отключающий дифференциальный ток (уставка) IΔn, мА | 30 |
| Номинальный неотключающий дифференциальный ток (уставка) IΔn0, мА | 0,5 IΔn |
| Минимальное значение номинальной наибольшей включающей и отключающей способности Inm, А | 10 In или 500 А |
| Минимальное значение номинальной наибольшей дифференциальной включающей и отключающей способности IΔm, А | 10 In или 500 А |
| Номинальный условный ток короткого замыкания Inc, А | 4500 |
| Номинальный условный дифференциальный ток короткого замыкания IΔc, А | 4500 |
| Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип | АС |
| Механическая износостойкость, не менее, циклов В-О | 10000 |
| Электрическая износостойкость, не менее, циклов В-О | 4000 |
| Способ крепления | защелкиванием на DIN-рейку ТН35 |
| Присоединительная способность контактных зажимов, кв.мм | 1 - 50 |
| Усилия затяжки винтов, Н*м | 2 |
| Рабочий режим | продолжительный |
| Диапазон рабочих температур, °C | -25... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Вес изделия, не более, кг | 0,4 |
| Срок службы, лет | 15 |
