Описание и характеристики

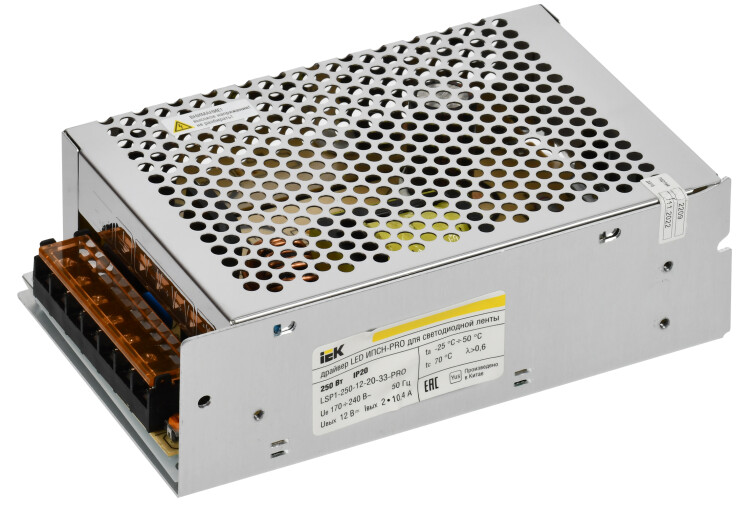

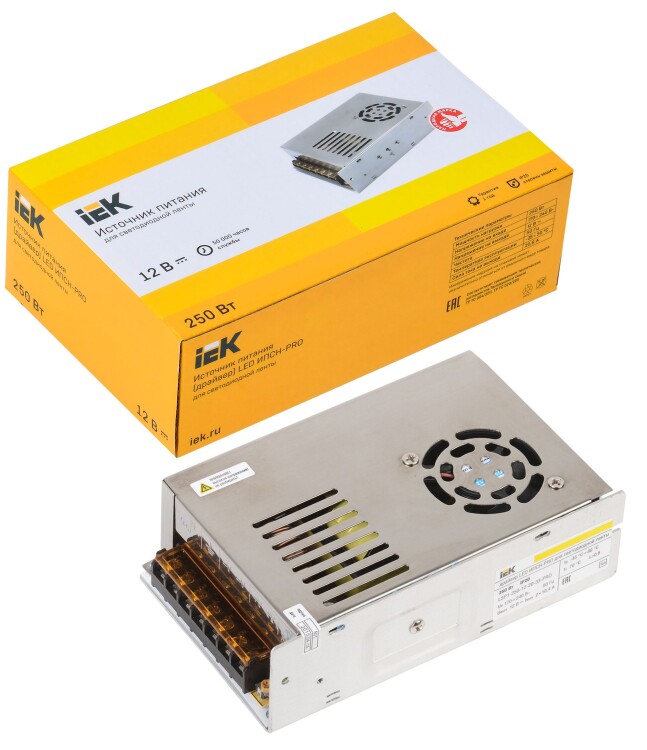

Блок питания LED ИПСН-PRO IEK LSP1-250-12-20-33-PRO (250 Вт, 12 В, IP20, блок-клеммы)
Блок питания (драйвер) LED ИПСН-PRO предназначен для преобразования параметров входящего сетевого напряжения 220 В 50 / 60 Гц в постоянное напряжение 12 В, необходимое для питания светодиодной ленты.
Блок питания IEK полностью совместим со светодиодной лентой IEK, обеспечивает оптимальный режим работы и долгий срок службы.
Драйвер LED ИПСН-PRO имеет встроенную защиту от перегрузки, превышения входного напряжения и от короткого замыкания.
В случае короткого замыкания или перегрузки драйвер автоматически осуществит защиту, отключив сетевое питание.
Возобновление работы драйвера произойдет через 5 секунд после удаления причины, вызвавшей срабатывание защиты.
Преимущества
- Высокое качество сборки.
- Многоступенчатый контроль качества на производстве.
- Соответствие заявленным параметрам.
- Высокий КПД (не менее 75 %).
- Встроенная защита от перегрузки, перегрева, короткого замыкания.
- Длительный срок службы.
Размеры и вес
| Высота, мм | 50 |
| Ширина, мм | 99 |
| Длина, мм | 159 |
| Вес изделия, кг | 0,6 |
Материалы
- Материал корпуса: металл.
Технические характеристики
| Выходная мощность, Вт | 250 |
| Номинальная частота, Гц | 50 |
| Входное напряжение электропитания, В | 170 - 240 |
| Тип входного напряжения | переменный (АС) |
| Выходное напряжение, В | 12 ± 5 % |
| Тип выходного напряжения | постоянный (DC) |
| Сила тока на выходе, А | 20,8 |
| Количество каналов | 2 |
| Коэффициент мощности, не менее | 0,6 |
| Наличие защиты от перегрузки | есть |
| Подключение | винтовые разъемы |
| Температура окружающей среды при эксплуатации, °С | -25... +50 |
| Среднее значение относительной влажности при эксплуатации, % | 98 |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, не менее, часов | 50000 |
Выбор источника питания
Подбор источника питания производится по следующим параметрам:
- Выходное напряжение блока питания (12 В).
- Мощность блока питания (Вт).
- Степень защиты от влаги (IP).
Необходимую мощность блока питания рассчитайте по формуле:
Мощность блока питания (Вт) = суммарная длина ленты (м) х мощность светодиодной ленты (Вт/м) х коэффициент запаса, где коэффициент запаса (1,25).
Например:
необходимо подключить 14 метров ленты светодиодной LSR2-1-030-20-1-05, цвет белый, 7,2 Вт/м, 12 В, IP20.
Суммарная мощность ленты 14 м = Рленты х ДЛИНА = 7,2 Вт/м х 14 м = 100,8 Вт.
Мощность блока питания должна быть не меньше потребляемой мощности.
Для того чтобы рассчитать требуемую мощность блока питания, умножим потребляемую мощность на коэффициент запаса kзап = 1,25.
Мощность блока питания = Рпотребляемая х kзап = 100,8 Вт х 1,25 = 126 Вт.
Таким образом, для данной светодиодной ленты могут подойти: драйвер LED ИПСН-PRO 150 Вт 12 В IP20 или драйвер LED ИПСН-PRO 150 Вт 12 В IP67.

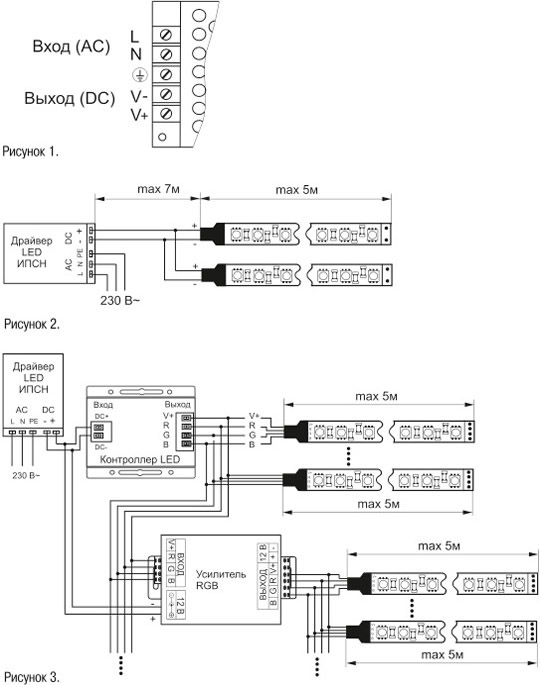

Схема подключения
Требования безопасности
- При монтаже расстояние между источником питания и контроллером или двумя соседними источниками питания (контроллерами) должно быть не менее 25 см.
- Не превышайте допустимую нагрузку при подборе источника питания и контроллера (блок питания подбирается с запасом по мощности 10 - 15 %).
