Описание и характеристики
Кабель КВК, КВК-т, КВК-В, КВК-П
Кабели предназначены для передачи телевизионных сигналов в системах видеонаблюдения с одновременным подключением питания и/или передачи сигналов управления.

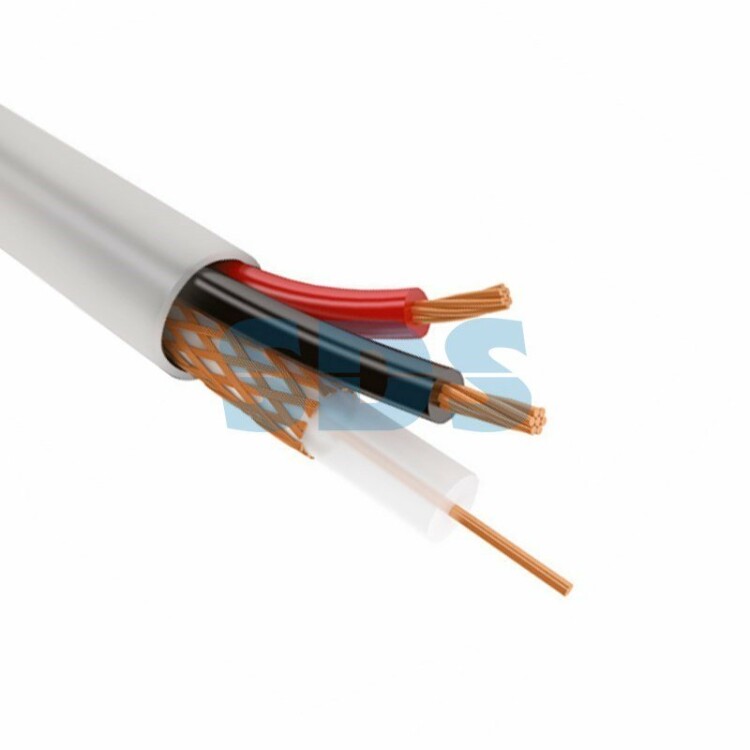

Конструкция
Конструкция состоит из радиочастотного кабеля и жил питания объединенных под единой оболочкой.
 |
 |
 |
Радиочастотный кабель:
- с однопроволочным (КВК-В(П)-2э, КВК-В(П)-3) медным внутренним проводником;
- многопроволочным (КВК-В(П)-2) медным внутренним проводником;
- с изоляцией из сплошного (КВК-В(П)-2э, КВК-В(П)-2) полиэтилена;
- с изоляциейиз вспененного (КВК-В(П)-3) полиэтилена;
- с внешним проводником из продольно проложенного алюминированного лавсана и оплетки медной луженой проволокой - КВК-В(П)-2э;
- с внешним проводником в виде оплетки из медной проволоки - КВК-В(П)-2, КВК-В(П)-3. Жилы питания и общая оболочка кабеля.
- жилы питания сечением 0.50 или 0.75 мм кв;
- кабель марки КВК-В - ... в общей оболочке из ПВХ пластиката (для внутренней прокладки);
- кабель марки КВК-П - ... в общей оболочке из светостабилизированного П/Э (для наружной прокладки);
- для подвески на опорах и местных конструкциях кабель снабжен канатом из стальной оцинкованной проволоки (4*0,40) ГОСТ 3662-80, с разрывным усилием не менее 100 кг - для марок КВК-Пт.
| Марка кабеля (кабель в бухтах по 200м) | РК |
Размеры кабеля, мм. |
Масса меди кг/км |
Масса кабеля кг/км |
Материал внешней оболочки | |||
|---|---|---|---|---|---|---|---|---|
| Марка РК | Внутр. проводник мм. | Диаметр изоляции мм. | Коэф. затухания при f=6 МГц, дБ/100 м. | |||||
| КВК-В-2э 2х0.50 | РК 75-2-122 | 1х0.37 | 2,2 | 6,9 | 13,3 | 48.4 | ПВХ | |
| КВК-П-2э 2х0.50 | 6,9 | 13,3 | 41.0 | СПЭ | ||||
| КВК-В-2 2х0.50 | РК 75-2-13М | 7х0.12 | 2.2 | 4.0 | 6,9 | 17,5 | 51.0 | ПВХ |
| КВК-В-2 2х0.75 | 7,2 | 22.3 | 59.5 | ПВХ | ||||
| КВК-П-2 2х0.50 | 6,9 | 17.5 | 44.7 | СПЭ | ||||
| КВК-П-2 2х0.75 | 7,0 | 22.3 | 51.8 | СПЭ | ||||
| КВК-Пт-2 2х0.50 | 6.8х12.2 | 25.0* | 63.6 | СПЭ | ||||
| КВК-Пт-2 2х0.75 | 7.0х12.4 | 29,8* | 68.8 | СПЭ | ||||
| КВК-В-3 2х0.50 | РК 75-3-32ф | 1х0.60 | 2.7 | 2.9 | 8,2 | 22,4 | 69,5 | ПВХ |
| КВК-В-3 2х0.75 | 8,4 | 27.5 | 75,7 | ПВХ | ||||
| КВК-П-3 2х0.50 | 8,2 | 22.4 | 58,0 | СПЭ | ||||
| КВК-П-3 2х0.75 | 8,4 | 27.2 | 66,0 | СПЭ | ||||
| КВК-Пт-3 2х0.50 | 8.2х14.0 | 29.9* | 78,4 | СПЭ | ||||
| КВК-Пт-3 2х0.75 | 8.4х14.2 | 34,7* |
83,0 |
СПЭ | ||||
Электрические характеристики кабеля
Электрическое сопротивление токопроводящих жил постоянному току при 20оС и длине 1 км., не более Ом/км.:
- для сечения 0.50 мм2 - 40.5;
- для сечения 0.75 мм2 - 25.5.
Условия эксплуатации
- Вид климатического исполнения (по ГОСТУ 15150-69):
- УХЛ, категория размещения 1, 2 для кабелей с оболочкой из СПЭ;
- УХЛ, категория размещения 2.1, 3, 4 для кабелей с оболочкой из ПВХ.
- Окружающая среда для кабеля:
- с ПВХ оболочкой - от минус 40оС до плюс70оС;
- с СПЭ оболочкой - от минус 40оС до плюс80оС.
- Стоек к воздействию повышенной влажности воздуха до 98% при температуре до 35оС, в условиях монтажных изгибов - минус 10оС.
- Кабель КВК-В не распространяет горение при одиночной прокладке,
- Кабель КВК-П стоек к воздействию солнечного излучения, инея.
- Стоек к изгибам (не менее 10 изгибов на угол +/-90о при радиусе изгиба равном десяти максимальным наружным диаметром кабеля).
- Срок службы кабелей с ПВХ оболочкой - 12 лет, с П/Э оболочкой - 15 лет.
Код ОКП
35 8812
