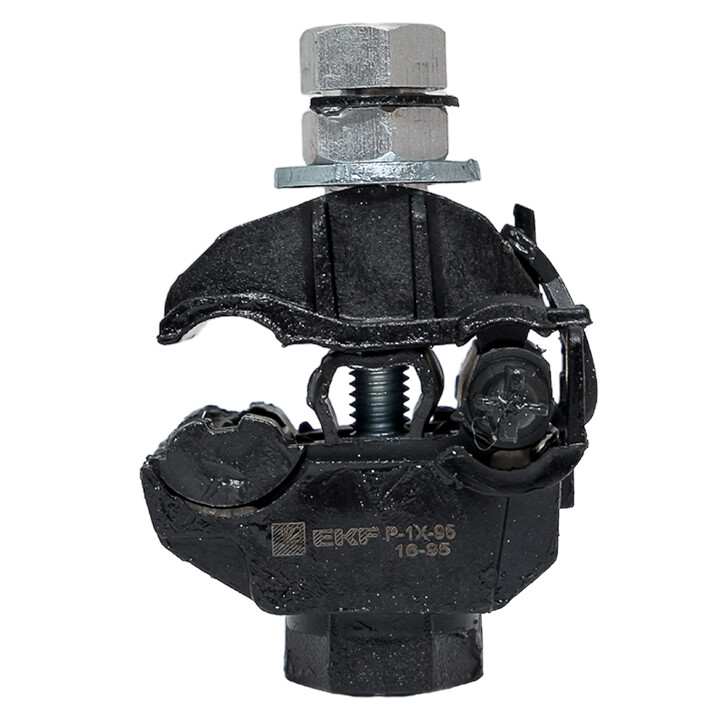

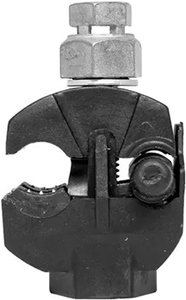

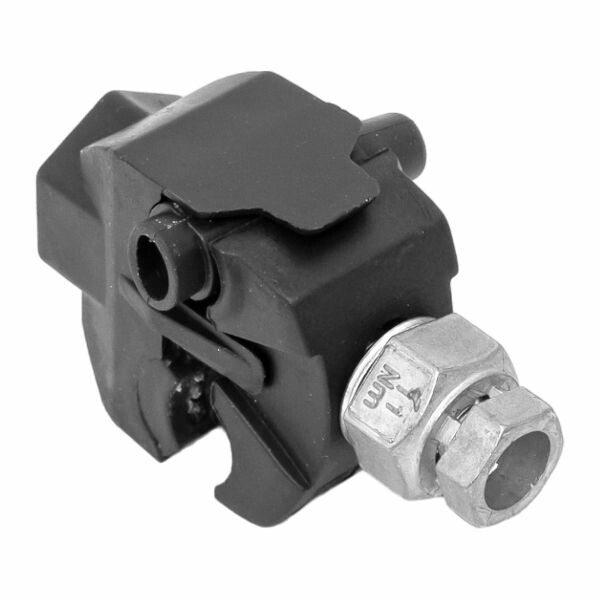

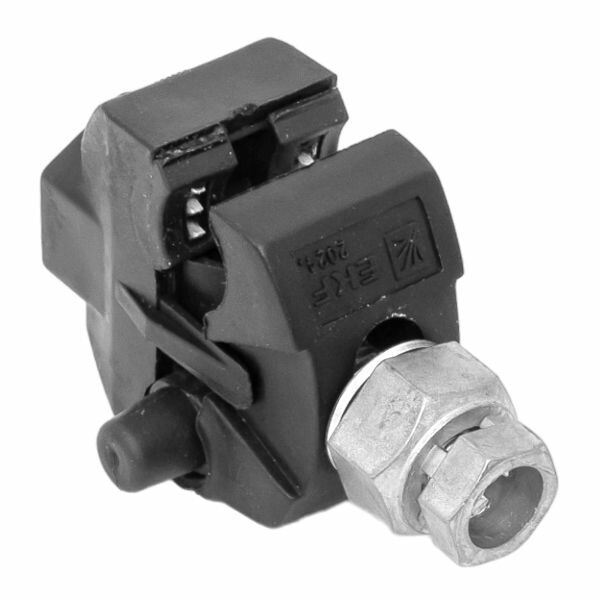

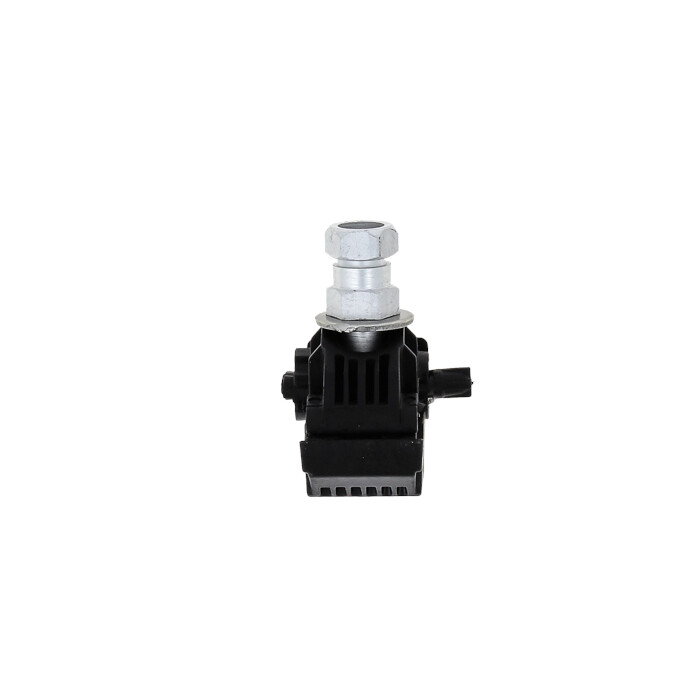

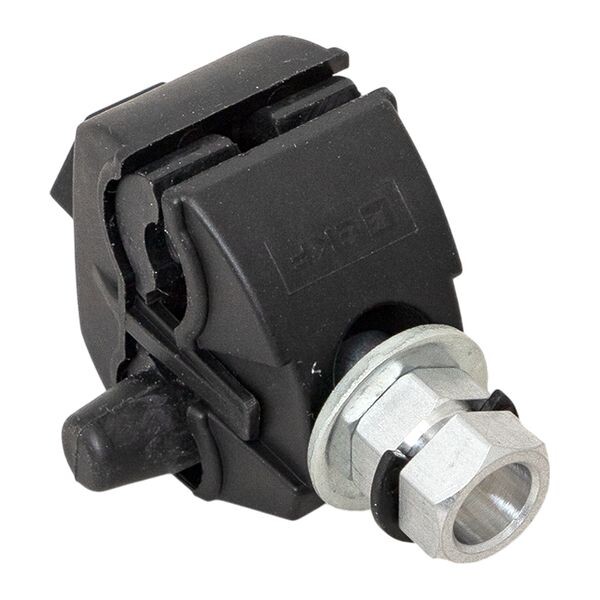

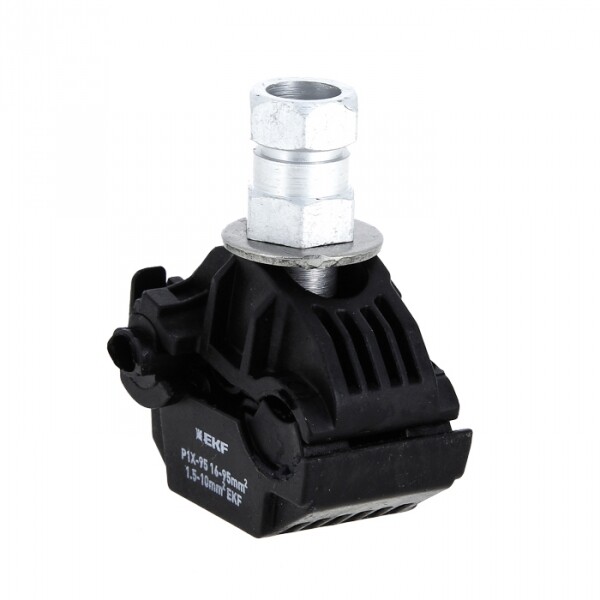

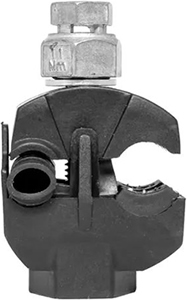

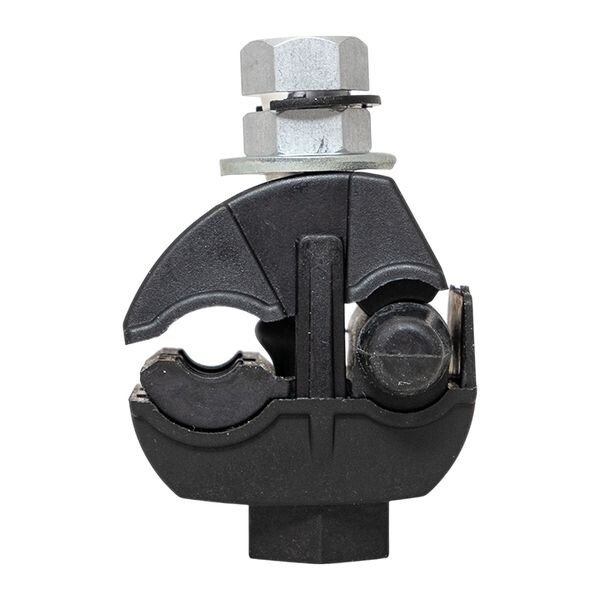

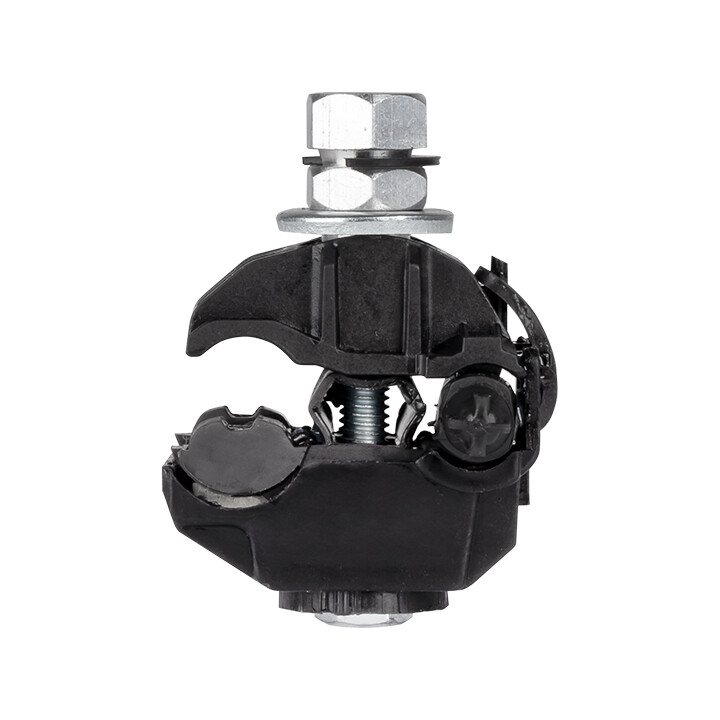

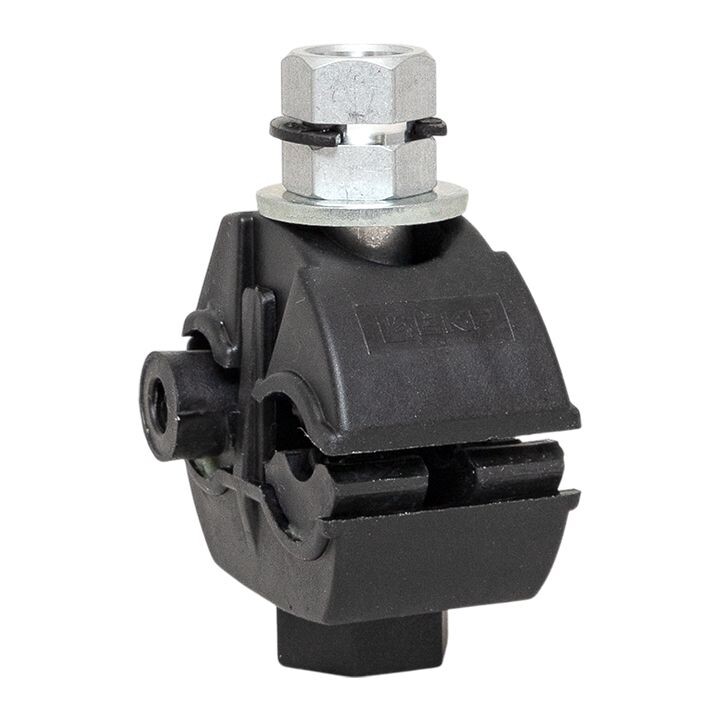

Зажим ответвительный прокалывающий P1X-95 EKF (16 - 95 кв.мм / 1,5 - 10 кв.мм)
Зажим ответвительный прокалывающий P1X-95 EKF предназначен для герметичного электрического соединения и ответвления изолированных абонентских проводов, а также проводников освещения от магистрали.
Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.

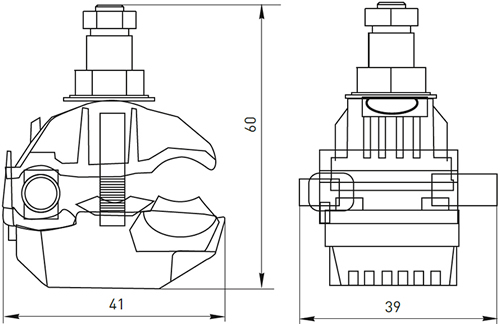

Размеры
Материалы
| Материал корпуса | стеклоармированный полиамид |
| Материал болта | оцинкованная сталь |
| Материал контактных пластин | алюминиевый сплав с лужением |
Особенности конструкции
- Контакт с изолированным проводом обеспечивается прокалыванием изоляции.
- При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта.
- На прокалывающие элементы нанесена контактная смазка.
- Болт изолирован от контактных деталей зажима.
Технические характеристики
| Артикул | p-1x-95 |
| Тип изделия | зажим ответвительный прокалывающий |
| Исполнение | изолированный |
| Максимальное рабочее напряжение, кВ | 1 |
| Токопроводимость зажима, А | 70 |
| Тип провода | СИП-2, СИП-4 |
| Материал проводника магистрали | алюминий / медь |
| Номинальное поперечное сечение магистрали, кв.мм | 16 - 95 |
| Тип канала зажима проводника магистрали | открыто с обеих сторон |
| Материал проводника ответвления | алюминий / медь |
| Номинальное поперечное сечение ответвления, кв.мм | 1,5 - 10 |
| Тип канала зажима проводника ответвления | открыто с одной стороны |
| Тип соединения | винтовое / болтовое соединение с прокалыванием изоляции |
| Количество болтов | 1 |
| Размер болта | М6, срывная головка на 10, несрывная головка на 13 |
| Температура эксплуатации, °C | -60... +50 |
| Климатическое исполнение и категория размещения | УХЛ1 |
| Температура монтажа, °C | -20... +50 |
| Вес изделия, кг | 0,06 |

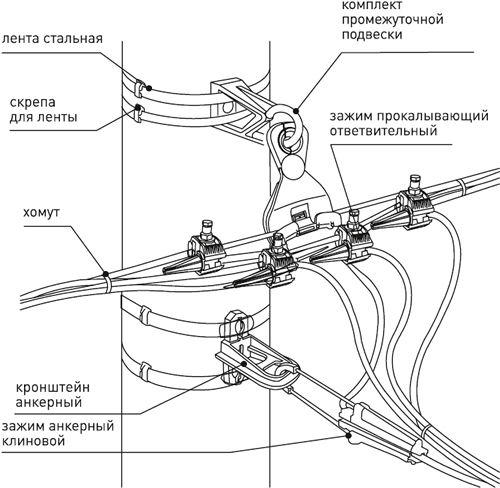

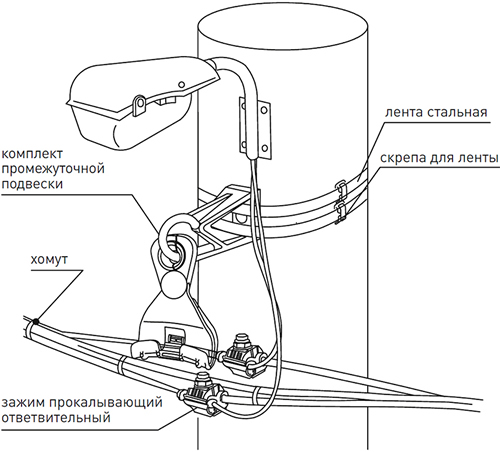

Особенности монтажа
- Демонтаж зажимов прокалывающих возможен (вторичный монтаж не допускается).
- Для монтажа / демонтажа зажимов используются трещоточные ключи с головками на 10, 13, 17.
- Для монтажа под напряжением ключи должны быть изолированными и выдерживать напряжение 1000 В.
