Описание и характеристики

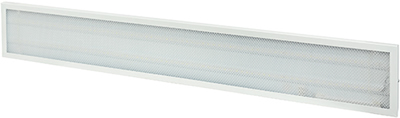

Светильник светодиодный - панель ДВО 6567-Р IEK (36 Вт, 2500 лм, 4000 К, призма, встроенный драйвер), 1200 х 180 х 20 мм
Светодиодные панели ДВО 6567 предназначены для общего и местного внутреннего освещения жилых и общественных помещений (торговые центры, офисы, гостиницы, кабинеты).
Светодиодные панели можно встраивать в подвесные потолки, крепить к поверхности накладным способом либо подвесить на тросах.
Размеры
| Длина, мм | 1200 |
| Ширина, мм | 180 |
| Высота, мм | 20 |
Материалы и цвета
| Тип рассеивателя | призма |
| Материал рассеивателя | полистирол |
| Цвет корпуса | Белый |
| Тип поверхности корпуса | матовый |
| Материал корпуса | сталь |
Технические характеристики
| Артикул | LDVO2-6567-36-4000-K01 |
| Номинальное напряжение, В | АС 230 |
| Диапазон рабочих напряжений, В | АС 200 - 240 |
| Номинальная частота сети, Гц | 50 |
| Источник света | светодиоды |
| Мощность светильника, Вт | 36 |
| Световой поток, лм | 2500 |
| Цветовая температура, К | 4000 |
| Цвет свечения | Нейтральный белый |
| Индекс цветопередачи, Ra | 70 - 79 (класс 2А) |
| Коэффициент мощности, cos ? | 0,9 |
| Коэффициент пульсации светового потока, не более, % | 5 |
| Светораспределение | симметричное |
| Выход светового потока | прямой |
| Тип кривой силы света | Д |
| Температура эксплуатации, °C | -20... +35 |
| Степень защиты от пыли и влаги | IP20 |
| Класс энергоэффективности | А |
| Тип монтажа | встраиваемый / накладной / подвесной |
| Сечение подключаемых проводников, кв.мм | 0,75 - 1,5 |
| Класс защиты от поражения электрическим током | I |
| Наличие драйвера в комплекте | есть |
| Срок службы, часов | 30000 |
Подключение и монтаж
Панель предназначена для подключения к электрической цепи с выключателем.
Порядок подключения следующий:
- На торце панели отвернуть винты крепления передней рамки.
- Снять с панели переднюю рамку и рассеиватель.
- Пропустить сетевой кабель через вводное отверстие внутрь панели.
- Присоединить концы сетевого кабеля к винтовым зажимам клеммной колодки, расположенной на корпусе панели, согласно маркировке: зажим L (коричневый провод) - подключение фазы; зажим N (синий провод) - подключение нейтрали; заземляющий проводник РЕ (жёлто-зелёный провод) подключить к винтовому зажиму заземления.
- В обратном порядке установить на панель рассеиватель и переднюю рамку.
- Закрепить переднюю рамку винтами.
- Подать на панель сетевое питание.
Внимание!
Защитный проводник заземления (жёлто-зеленого цвета) присоединять только к контакту заземления, обозначенному знаком заземления
.
Светодиодные панели можно встраивать в подвесные потолки, крепить к поверхности накладным способом либо подвесить на тросах.
- Накладной монтаж светодиодной панели осуществляется непосредственно на поверхность потолка с креплением светильника через отверстия в корпусе.
Крепеж для накладного способа монтажа в комплекте не поставляется.
- Встраиваемый монтаж светодиодной панели осуществляется в подвесные потолки или в подшивные потолки.
Панель устанавливают в межпотолочное пространство, в заранее подготовленный проём 1180 х 160 мм в потолке.

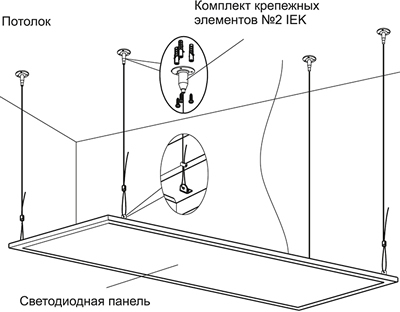

- Подвесной монтаж светодиодной панели осуществляется с помощью комплекта крепёжных элементов № 2 IEK.
Комплект крепёжных элементов приобретается отдельно.
