Описание и характеристики
Лента светодиодная Jazzway PLS 5050/60 RGB IP20 (SMD5050, 12 В, 14,4 Вт/м, 60 led/m, 900 лм/м), 5 м
Светодиодная лента Jazzway PLS 5050 12 В предназначена для эксплуатации в хорошо проветриваемых / вентилируемых помещениях.
Подключается к источнику постоянного напряжения 12 В соответствующей мощности.
Приклеивается на ровные, гладкие поверхности с хорошей теплопроводностью.
Рекомендуется к установке на алюминиевый профиль.
Преимущества
- Высококачественные светодиоды Epistar.
- Низкое энергопотребление.
- Гибкость.
- Компактность.
- Простота и легкость монтажа.

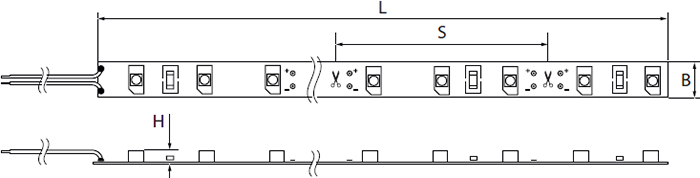

Размеры
| Размеры, мм | |||
|---|---|---|---|
| L | B | H | S |
| 5000 | 10 | 1,8 | 50 |
Конструкция и материалы

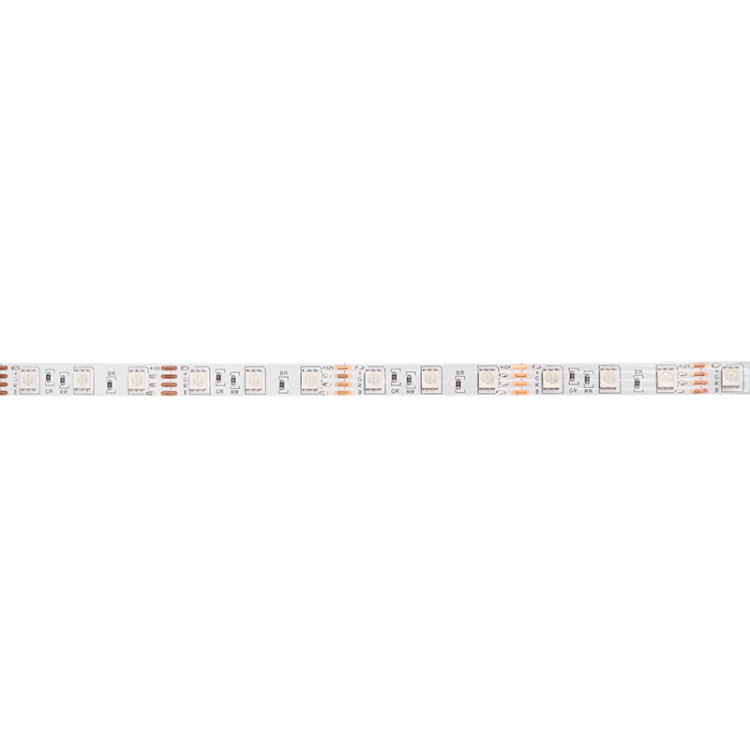

- Светодиоды SMD5050 на белой подложке.
- Клейкий (адгезивный) слой 3М с обратной стороны ленты.
Технические характеристики
| Артикул | .1001955 |
| Тип изделия | лента светодиодная |
| Источник света | светодиоды SMD5050 |
| Входное напряжение, В | DC 12 |
| Плотность светодиодов, led/m | 60 |
| Мощность ленты, Вт/м | 14,4 |
| Световой поток, лм/м | 900 |
| Цвет свечения | RGB (Мультиколор) |
| Угол рассеивания, градусов | 120 |
| Диапазон рабочих температур, °C | -25... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Класс энергоэффективности | А |
| Срок службы, часов | 50000 |
Монтаж и подключение
- Выбрать соответствующий блок питания.
Мощность блока питания определяется исходя из мощности ленты на метр и длины ленты с запасом по мощности 20%.
Пример расчета для ленты SMD2835/60 IP20:
мощность ленты Рленты = 6,0 Вт/м, длина ленты Lдл = 5 м.
Р = Рленты х Lдлина ленты. Р = 6,0 Вт/м х 5 м = 30 Вт.
- Мощность блока питания должна превышать общую мощность светодиодной ленты в среднем на 20%.
Рбn = 30 Вт х 1,2 = 36 Вт.
Для данного примера подходит блок питания мощностью >36 Вт.
- При необходимости соединить два и более куска ленты (рекомендуется использовать пайку).
Если нет возможности спаять, следует использовать коннекторы.
- Любые неровности могут привести к повреждению печатной платы.
Перед началом монтажа требуется убрать защитное покрытие с клеевого слоя и cмонтировать светодиодную ленту на ровную поверхность легким прижатием ее к поверхности.

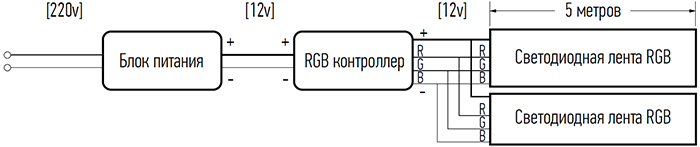

- Не рекомендуется подключать последовательно отрезки общей длиной более 5 м.
Используйте параллельный способ подключения.
