Описание и характеристики

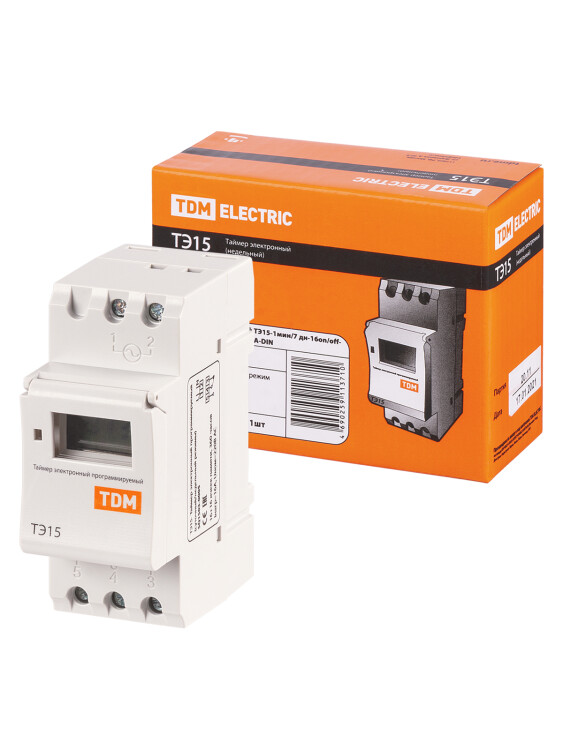

Таймер цифровой недельный ТЭ15 TDM SQ1503-0005 (16 А, 230 В) на DIN-рейку
Электронные программируемые таймеры TDM серий ТЭ8, ТЭ8А, ТЭ15 предназначены для включения / отключения нагрузки в запрограммированное время с режимами работы по суточному или недельному циклу.
Применяются в промышленных и бытовых электроустановках для автоматизации технологических процессов, управления освещением и др.
Преимущества
- Резервный подзаряжаемый источник питания обеспечивает работу таймера в течение 150 часов при отключении питания сети.
- Разнообразие режимов работы позволяет запрограммировать работу таймера под любые потребности технологического процесса разного уровня сложности.

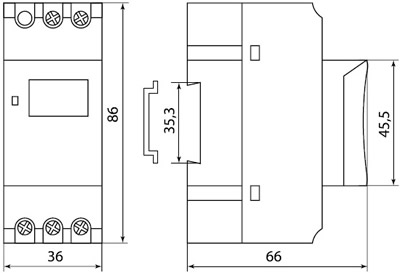

Размеры
Материалы и цвета
| Цвет корпуса | Белый |
| Материал корпуса | негорючий самозатухающий пластик |
Конструкция
Таймер состоит из следующих узлов:
- Блок питания.
- Микропроцессор.
- ЖК дисплей.
- Кнопки программирования.
- Реле с переключающимися контактами.
- Контактные зажимы.
- Резервный аккумулятор.
- Световой индикатор включения реле.
Функциональные особенности
- Работа таймера производится от текущего времени и дня недели.
- Микропроцессор таймера обеспечивает выполнение 8 циклов управления временем включения и отключения нагрузки.
- Программирование осуществляется кнопками, расположенными на лицевой панели таймера.
- 15 режимов (все дни недели, определенный день, рабочие дни, выходные и др.).
Технические характеристики
| Тип изделия | таймер электронный |
| Тип контакта | 1Р (переключающий) |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 |
| Потребляемая мощность, не более, Вт | 5 |
| Номинальный ток нагрузки In, А | 16 (при cos ? = 1) / 8 (при cos ? = 0,4) |
| Шаг установки времени | 1 минута |
| Число ячеек памяти: вкл.+выкл. | 16+16 |
| Шаг установки выдержки времени, мин. | 1 |
| Режимы работы | суточный / недельный |
| Погрешность отчета временных интервалов, с./сутки | 2 |
| Время работы от источника резервного питания при отключении сети, час. | 150 |
| Электрическая износостойкость, не менее, циклов | 105 |
| Механическая износостойкость, не менее, циклов | 107 |
| Способ крепления | на DIN-рейку |
| Вес изделия, кг | 0,15 |

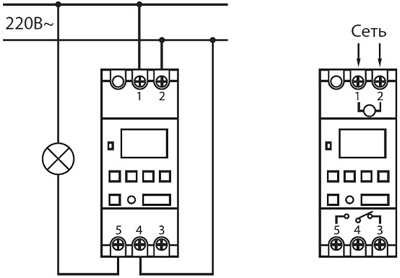

Схема подключения
