Автомат 4Р 32А C 4,5кА ВА-101 DEKraft

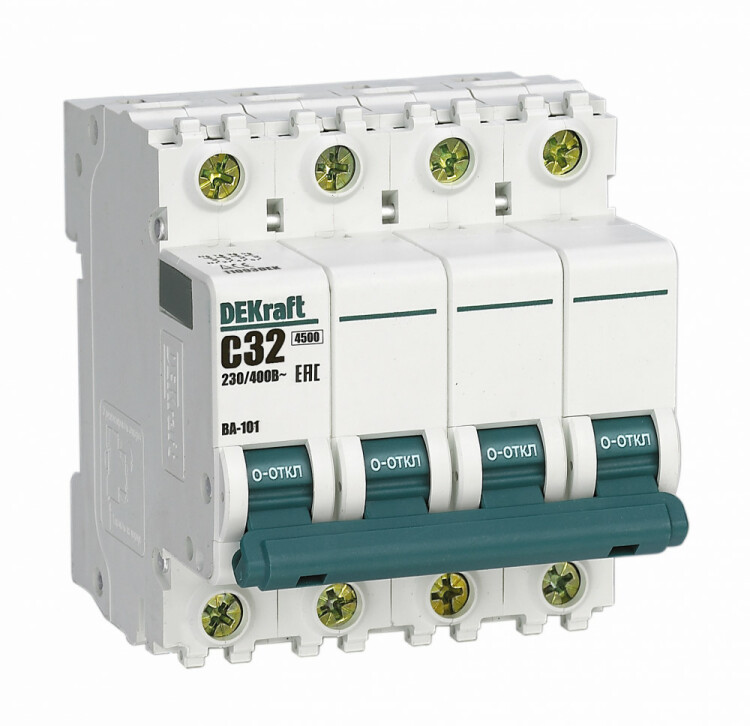

Автоматический выключатель DEKraft ВА101-4P-032A-С (4,5 кА)

Автоматические выключатели DEKraft серии ВА101 предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания.

Перегрузки и короткие замыкания - самые распространенные причины пожаров.
Перегрузка возникает при включении в цепь слишком большого количества электроприборов, что может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.

Автоматические выключатели с отключающей способностью 4,5 кА применяются в распределительных, учетно-распределительных, телекоммуникационных щитах и др. в жилищном, гражданском строительстве, сельском хозяйстве, инфраструктуре объектов промышленности.

Характеристика срабатывания (кривая отключения) отражает порог срабатывания при защите от короткого замыкания.
Автоматы с кривой отключения С устанавливаются в случае, если ток в цепи в 5 - 10 раз больше номинального (т.е. автомат на 16 А отключит цепь при токе 80 - 160 А).
Применяются для стандартной защиты цепей розеток и освещения.

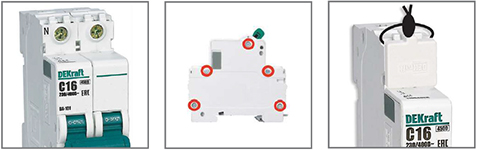

Преимущества

• Сплошная лицевая панель повышает безопасность использования при деформации аппарата и выходе раскаленных газов в случае слишком высоких токов короткого замыкания.
  Не нанесет вред человеку, который может стоять перед аппаратом.
• 5 сплошных монолитных заклепок повышают прочность конструкции и обладают повышенной крепостью, по сравнению с полыми, а также исключают возможность раскрытия аппарата при повышении предельного усилия затяжки клеммных зажимов.
• Пломбировка. Клеммные заглушки КЗ-101 обеспечивают защиту от хищения электроэнергии и от несанкционированного доступа к клеммам автоматического выключателя.

• Простота монтажа аксессуаров (дополнительный контакт, сигнальный контакт, независимые расцепители и расцепители максимального / минимального напряжения) на автоматический выключатель, а также простота тестирования и подключения проводов.
• У второго поколения выключателей ВА-101 более высокие показатели механической и электрической износостойкости.
  Это значительно снижает затраты на техническое обслуживание.
• Четкая маркировка крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов.

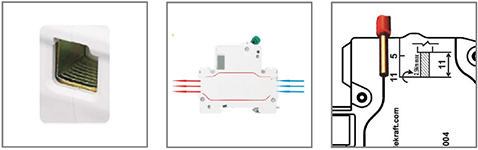

• Повышенная степень защиты клемм (отсутствует риск прикоснуться пальцами рук до токоведущих частей).
• Боковые каналы охлаждения повышают технические характеристики и стабильность работы при высоких температурах окружающей среды.
• Качество монтажа достигается при условии правильного снятия изоляции.
  На корпусе аппарата нанесена специальная маркировка, которая позволяет легко и правильно снять изоляцию.
  Необходимо только приложить провод к маркировке и снять изоляцию.

Размеры

Высота корпуса, мм	80
Ширина корпуса, мм	70,8
Глубина корпуса, мм	78,5

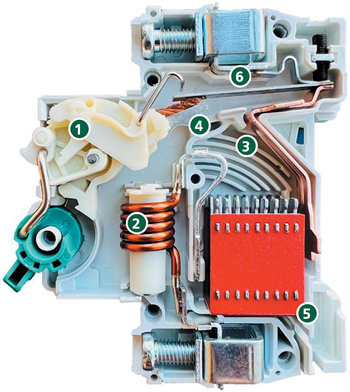

Особенности конструкции

1. Новый механизм расцепления мгновенно разрывает цепи при возникновении перегрузок и токов короткого замыкания, тем самым обеспечивая долговечную защиту цепей.
2. Новый магнитный расцепитель быстро и высокоточно фиксирует токи короткого замыкания и стабильно воздействует на механизм расцепления.


3. Улучшенная система дугогашения обеспечивает надежное рассечение дуги, повышая основные технические характеристики аппарата.
4. Новый подвижный и неподвижный контакт повышает электрическую износостойкость и снижает потери при передаче электроэнергии.


5. Новая конструкция канала для выхода раскаленного газа моментально рассеивает газ, защищая рядом стоящее оборудование и провода от повреждений.
6. Новое расположение расцепителя перегрузки (биметаллическая пластина) исключает возможность повреждения расцепителя в аварийных режимах работы и изменения технических параметров аппарата.

Технические характеристики

Артикул	11093DEK
Тип изделия	выключатель автоматический модульный
Число полюсов	4P
Модульная ширина (шаг 18 мм)	4
Номинальное рабочее напряжение Ue, В	400
Номинальная частота сети переменного тока, Гц	50 / 60
Номинальный ток In, А	32
Номинальная отключающая способность Icn, А	4500
Рабочая отключающая способность Ics, А	4500
Кривая отключения (диапазон токов мгновенного расцепления)	С
Отключение незащищенной нейтрали (N) совместно с защищенным полюсом	да
Номинальное выдерживаемое импульсное напряжение Uimp, кВ	4
Номинальное напряжение по изоляции Ui, В	500
Механическая износостойкость, не менее, циклов В-О	25000
Коммутационная износостойкость, не менее, циклов В-О	6000
Класс токоограничения	3
Категория перенапряжения	2
Диапазон рабочих температур, °C	-40... +60
Степень защиты от пыли и влаги	IP20 (открытый аппарат) / IP40 (в корпусе)
Механические воздействия	30 гр., 3 удара, длительность импульса 11 мс.
Способ крепления	на DIN-рейку
Подвод питания	сверху или снизу
Подвод нагрузки	сверху или снизу
Максимальное сечение подключаемого провода, кв.мм	25
Предельное усилие затяжки клеммных зажимов, Н*м	2,5
Возможность дополнительной комплектации	есть
Стандарты	ГОСТ IEC 60898-1

Установка дополнительных устройств

Для расширения функционала в системах автоматизации и диспетчеризации к автоматическому выключателю ВА-101 могут быть присоединены следующие дополнительные устройства:

• контакт сигнальный СК-101 для сигнализации состояния автоматических выключателей ВА-101;
• контакт дополнительный ДК-101 (выполняет функцию контакта состояния автоматического выключателя "включен - выключен";

• расцепитель независимый НД-101 с дополнительным контактом (конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса независимого расцепления автоматических выключателей;
• расцепители минимального / максимального напряжения РМК-101, РМН-101, РММ-101 для отключения автоматического выключателя при недопустимом снижении или / и повышении напряжения сети;

• клеммные заглушки КЗ-101 (устанавливаются в качестве пломбировки вводных автоматических выключателей сотрудниками энергонадзорных организаций.

Все аксессуары устанавливаются с левой стороны автоматических выключателей серии В А-101.
Максимальная ширина аксессуаров - 54 мм.
