Описание и характеристики

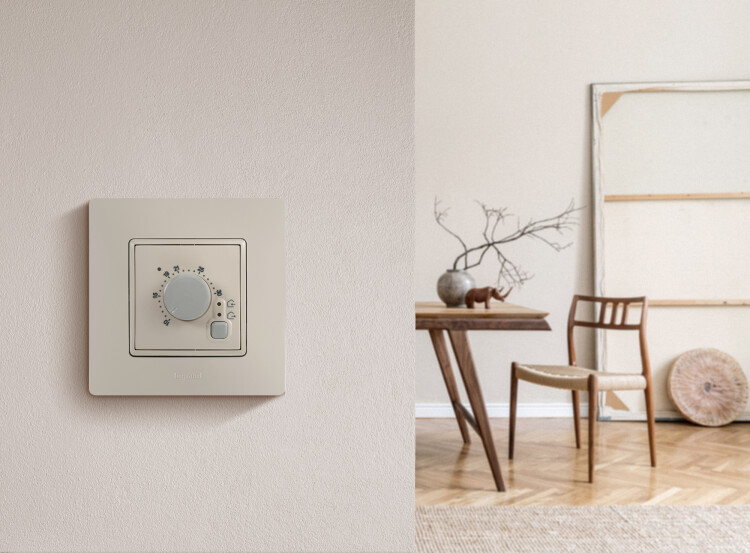

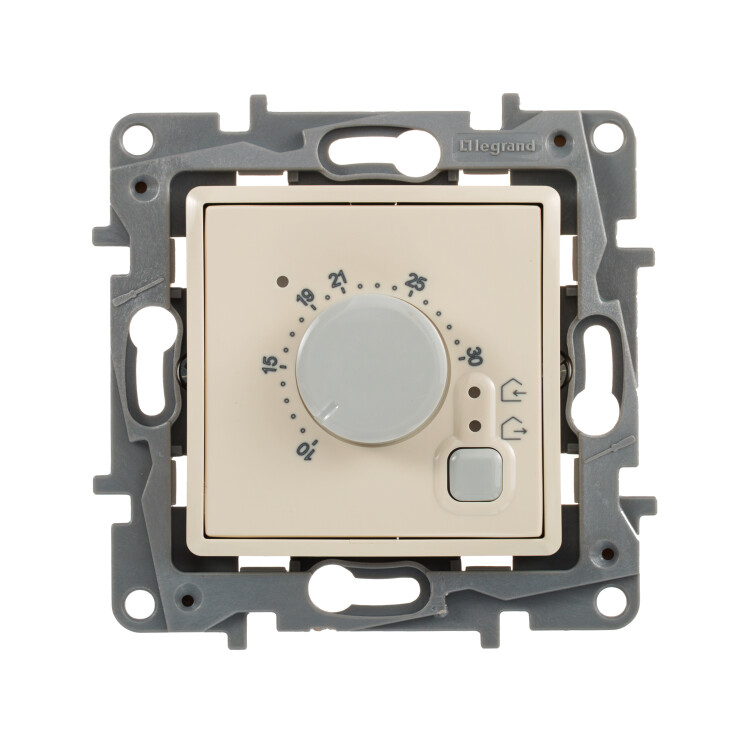

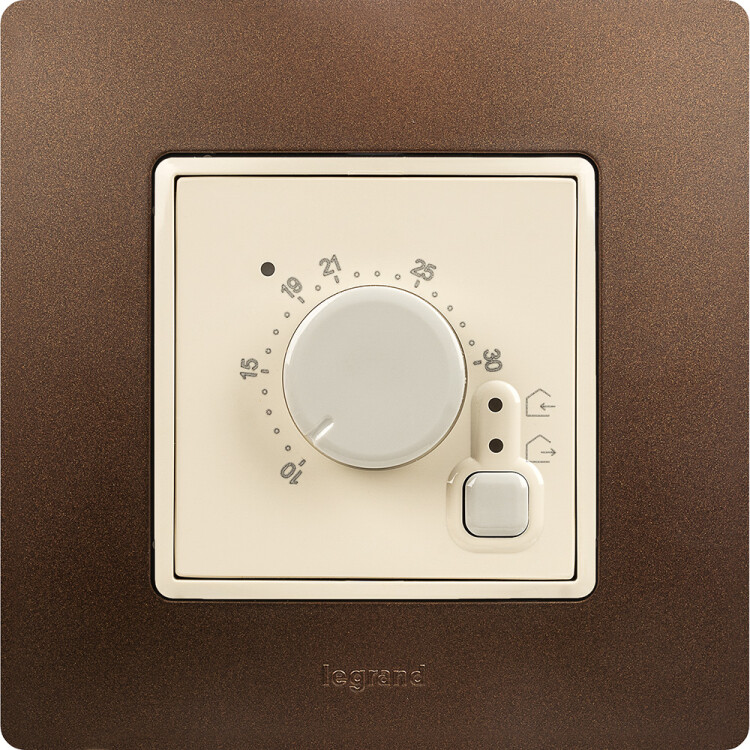

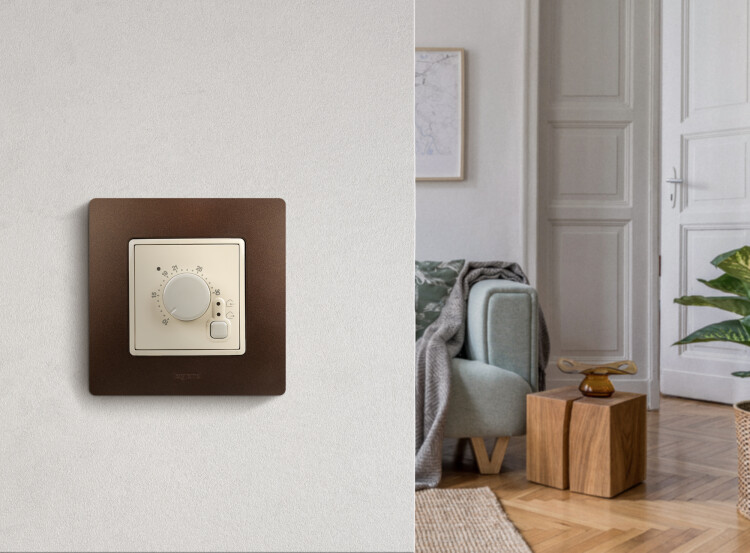

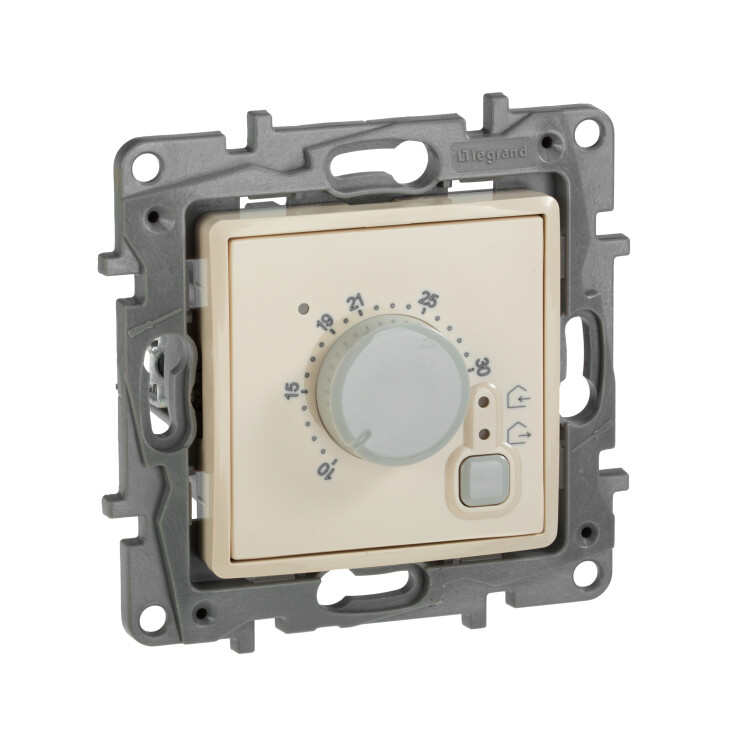

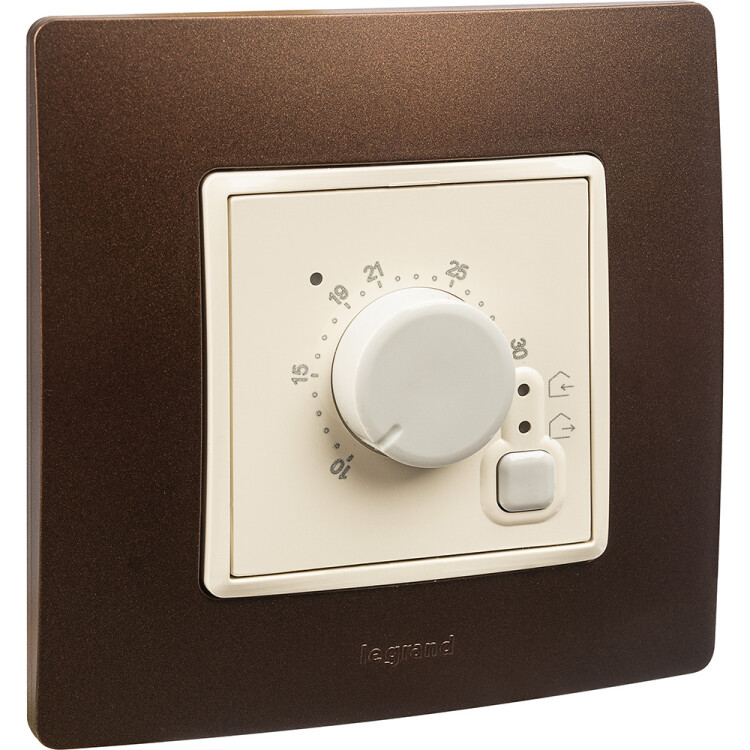

Терморегулятор Legrand Etika 672330 (16 А) с внешним датчиком, для теплых полов, слоновая кость
Серия электроустановочных изделий Etika Legrand располагает полным набором функций для жилых и коммерческих помещений.
Утонченная универсальная форма изделий и различные цветовые комбинации позволяют найти решение на любой вкус.
Термостат (терморегулятор) теплого пола применяется для автоматического поддержания заданной температуры теплого пола с электроподогревом.
Поставляется с выносным температурным датчиком.
Оснащен "сухим" контактом для управления нагрузкой.
Индикация подключения нагрузки и состояния термостата осуществляется светодиодами на лицевой панели устройства.
Преимущества
- Высокая прочность электроустановочных изделий Etika обеспечивается трехмерной силовой структурой корпуса из высококачественного поликарбоната.
- Травмобезопасный корпус механизма.
- Недеформируемый суппорт.
- Материалы стойкие к УФ излучению, не содержат галогенов.
- Быстрота и безошибочность многопостового монтажа.
- Многоуровневая система крепления с возможностью регулировки глубины для плотного прилегания к любым стенам.
- Механизм устанавливается без снятия лицевой панели при фиксации на винтах.
- Превосходные изоляционные свойства.
- Ресурс изделий - 10 тысяч коммутаций для розеток и 40 тысяч коммутаций для выключателей и переключателей.

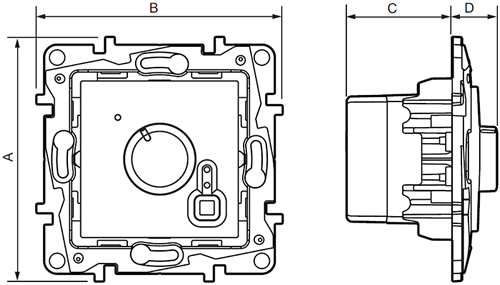

Размеры
| Размеры, мм | |||
|---|---|---|---|
| A | B | C | D |
| 75,8 | 75,8 | 32,5 | 14,5 |
Материалы и цвета
| Цвет лицевой панели | Слоновая кость |
| Тип поверхности лицевой панели | глянцевый |
| Материал лицевой панели | ABS пластик* |
| Цвет суппорта | Серый (RAL 7037) |
| Материал суппорта и корпуса механизма | поликарбонат |
* Не содержит галогенов, стоек к ультрафиолетовому излучению.
Технические характеристики
| Тип изделия | терморегулятор |
| Конструктивное исполнение | механизм с суппортом, лицевая панель, без рамки |
| Управление | механическое |
| Тип датчика температуры | выносной |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 - 60 |
| Сила тока, А | 16 |
| Диапазон регулировки температуры, °C | +7... +40 |
| Расширенный диапазон регулировки температуры, °C | min +7... +30 / max +25... +50 |
| Наличие индикации | светодиодные индикаторы подключения нагрузки и состояния устройства |
| Тип монтажа | скрытая установка |
| Способ крепления | винты / монтажные лапки |
| Способ присоединения проводников | винтовые зажимы |
| Сечение присоединяемых проводников, кв.мм | 2 х 1,5 (гибкий, жесткий кабель) |
| Длина зачистки кабеля, мм | 6 |
| Инструмент | отвертка с плоским шлицем 3,5 мм |
| Температура эксплуатации, °C | +7... +60 |
| Степень защиты от пыли и влаги | IP30 |
| Степень защиты от внешних механических воздействий | IK04 |
| Огнестойкость | +850 °С / 30 с. для частей из изолирующего материала, на которых закрепляют токоведущие части; +650 °С / 30 с. для частей из изолирующего материала, на которых не крепят токоведущие части |
| Длина кабеля выносного датчика, м | 4,0 |
Работа устройства
Термостат (терморегулятор) теплого пола укомплектован выносным температурным датчиком и оснащен "сухим" контактом, который замыкается при снижении температуры ниже заданной.
При достижении требуемого уровня температуры контакт размыкается.
Регулировка верхнего и нижнего пределов заданной температуры

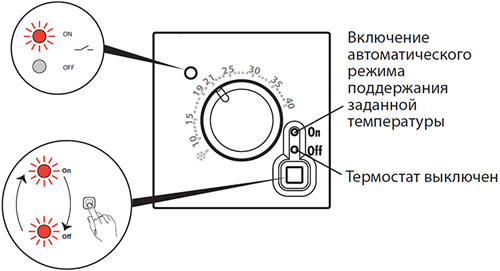

Включение / выключение термостата

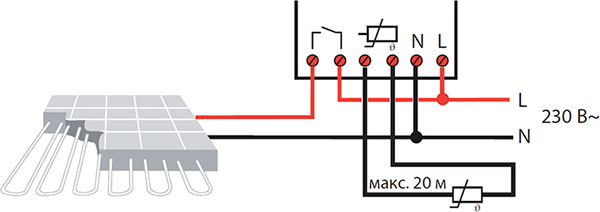

Схема подключения
