Описание и характеристики

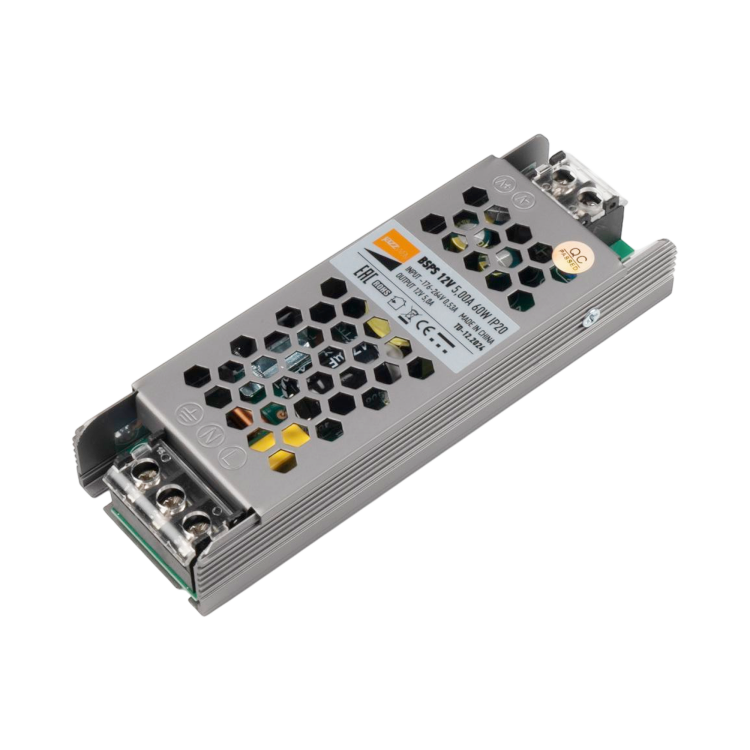

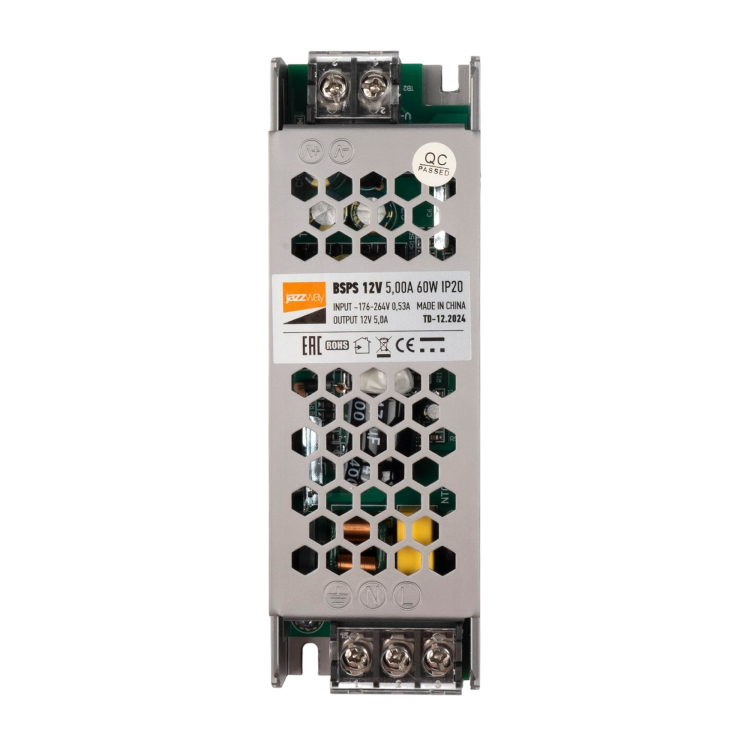

Блок питания Jazzway BSPS 12V5,00A=60w IP20 (12 В, 60 Вт)
Блоки питания Jazzway серии BSPS 12V IP20 для светодиодов обладают высокой эффективностью и защищенностью.
Предназначены для питания светодиодной ленты в системах внутреннего освещения.
Устанавливаются в жилых и коммерческих помещениях.
Преимущества
- Защита от перегрузок.
- Защита от перегрева.
- Автоматический перезапуск.
Размеры и вес
| Длина корпуса, мм | 145 |
| Ширина корпуса, мм | 50 |
| Высота корпуса, мм | 24 |
| Вес изделия, г | 120 |
Принцип действия
При изменении входного напряжения и/или внешней нагрузки в управляющей схеме производится коррекция по разнице сигнала управления и опорного сигнала посредством обратной связи, которая регулирует ширину импульса питающего напряжения, увеличивая или уменьшая его.
В результате на выходе получается соответствующее типу блока питания постоянное напряжение или ток.
Материалы
- Материал корпуса: алюминий.
Функциональные возможности
- Все модели блоков питания BSPS 12V защищены от короткого замыкания.
- Защита от перегрузок и скачков напряжения срабатывает при перегрузке свыше 120% от номинальной мощности.
Блок питания автоматически перезапускается при восстановлении рабочих параметров.
Перегрузки более 80% сокращают срок службы блоков питания.
- Защита от перегрева - отключение происходит при температуре свыше +105 °C.
Блоки питания мощностью свыше 60 Вт автоматически перезапускаются при восстановлении рабочей температуры.
Технические характеристики
| Артикул | .3329327A |
| Тип изделия | источник напряжения |
| Диапазон входного напряжения, В | АС 176 - 264 |
| Частота тока, Гц | 50 - 60 |
| Входной ток, А | 0,61 - 0,43 |
| Мощность рабочей нагрузки, Вт | 60 |
| Количество выходных каналов | 1 |
| Выходное напряжение, В | DC 12 |
| Выходной ток, А | 5 |
| Автоматический перезапуск после перегрузки | да |
| Автоматический перезапуск после перегрева | да |
| Температура эксплуатации, °C | -20... +40 |
| Относительная влажность воздуха при работе, % | 20 - 90 |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, часов | 50000 |
Рекомендации по выбору блока питания
- Выбор блока питания для конкретного применения зависит от номинального напряжения или тока работы светодиодов, общей потребляемой мощности и параметров напряжения питающей сети.
- Параметры напряжения сети должны находиться в рабочем диапазоне.
- Для стабильной работы необходимо оставлять запас по мощности примерно в 20%.
Подключение
- L (фаза), N (ноль) - входные клеммы блока питания.
- V+, V- выходные клеммы для одноканальных блоков питания.
- V+ СОМ / V+ СОМ - выходные клеммы двух параллельных каналов для двухканальных блоков питания.
- Плюсовой провод питания подсоединяется к клемме V+, минусовой - к клемме СОМ.
Не имеет значения, какая клемма V+ используется в паре с клеммой СОМ.
Суммарная мощность нагрузки на все каналы не должна превышать номинальной.
Ограничения по мощности нагрузки на один канал не имеется (в пределах номинальной).
- V ADJ. - служебный разъем для регулировки в заводских условиях.
