Описание и характеристики
Приставка ПКЛ-22-УХЛ4-КЭАЗ (2НО + 2НЗ)
Приставка контактная ПКЛ является дополнительным устройством, применяемым для комплектации контакторов.
Предназначена для увеличения количества вспомогательных контактов и, соответственно, расширения возможностей использования контакторов в системах автоматизации технологических проектов.

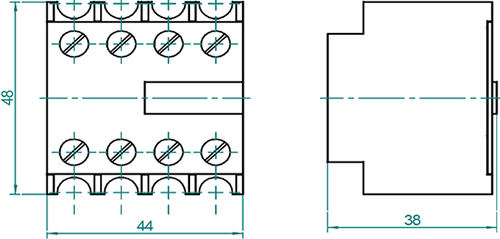

Размеры
Технические характеристики
| Артикул | 110676 | |
| Тип изделия | приставка контактная | |
| Номинальное напряжение, В | переменного тока, АС-15 | до 380 (50 / 60 Гц) |
| постоянного тока, DC-13 | 220 | |
| Номинальный ток In, А | 16 | |
| Количество и вид вспомогательных контактов | 2 нормально замкнутые + 2 нормально разомкнутые | |
| Номинальное напряжение по изоляции, В | 660 | |
| Сопротивление изоляции приставки, не бывшей в эксплуатации, МОм | в холодном состоянии в НКУ | 20 |
| в нагретом состоянии при верхнем значении рабочей температуры | 6 | |
| после испытаний на влагостойкость | 1 | |
| Механическая износостойкость, млн. циклов | 16 | |
| Коммутационная износостойкость, млн. циклов | 1,5 | |
| Температура окружающей среды при эксплуатации, не более, °C | +35 | |
| Степень защиты от пыли и влаги | IP20 | |
| Климатическое исполнение и категория размещения | УХЛ4 | |
| Группа условий эксплуатации | М7 (ГОСТ 17516.1) | |
| Частота вибрационных нагрузок, Гц | до 100 при ускорении до 1 g | |
| Режимы работы | продолжительный / прерывисто-продолжительный / повторно-кратковременный | |
| Стандарты | ТУ3420-091-05758109-2016 | |
| Вес изделия, г | 30 | |
Монтаж и подключение
- Приставка механически соединяется с контактором и фиксируется при помощи защелки.
- Крепление приставки осуществляется на вертикальной плоскости таким образом, чтобы контактные зажимы выводов располагались сверху и снизу изделия.
Допускается отклонение от вертикального положения до 15° вправо и влево.
- Контактные зажимы выводов приставки должны допускать присоединение 1 или 2 одножильных или многожильных проводников сечением 0,75 - 2,4 кв.мм.
Присоединение проводников - втычным способом.
- При работе приставки замыкание размыкающих контактов должно происходить позже размыкания замыкающих контактов.
Одновременное нахождение замыкающих и размыкающих контактов в замкнутом состоянии не допускается.
Схема электрическая принципиальная
