Описание и характеристики

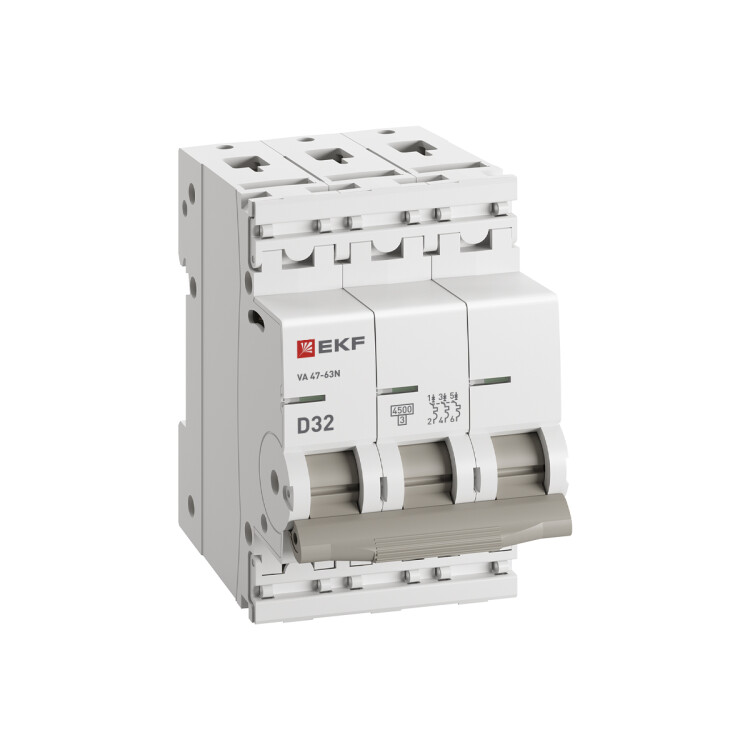

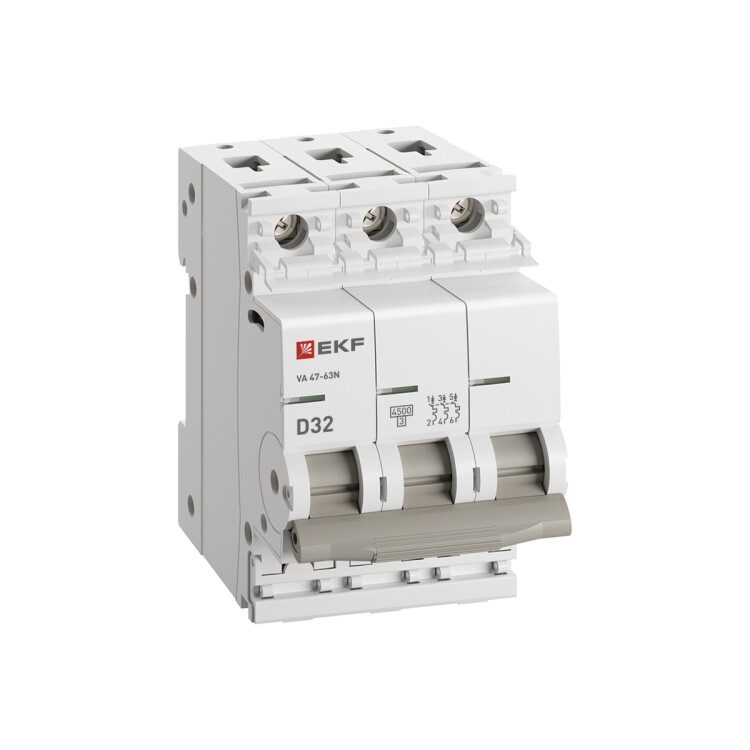

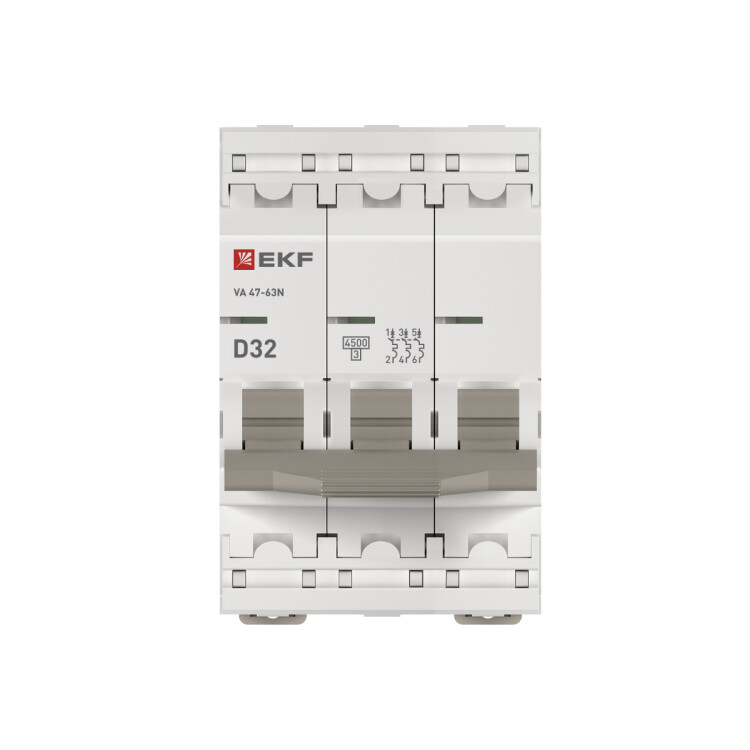

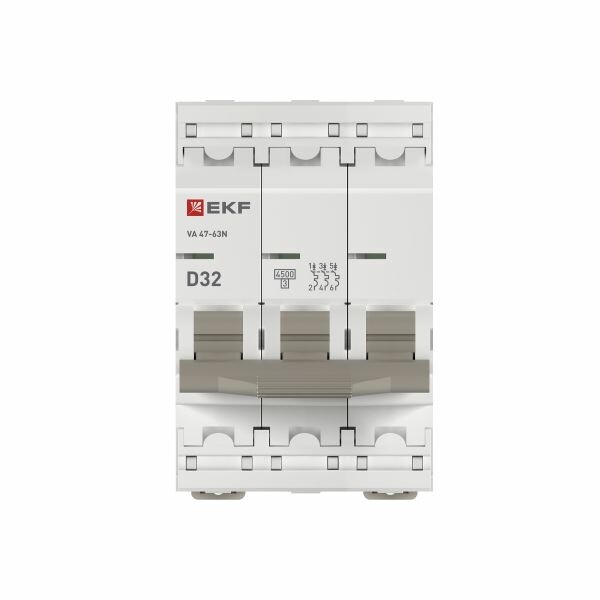

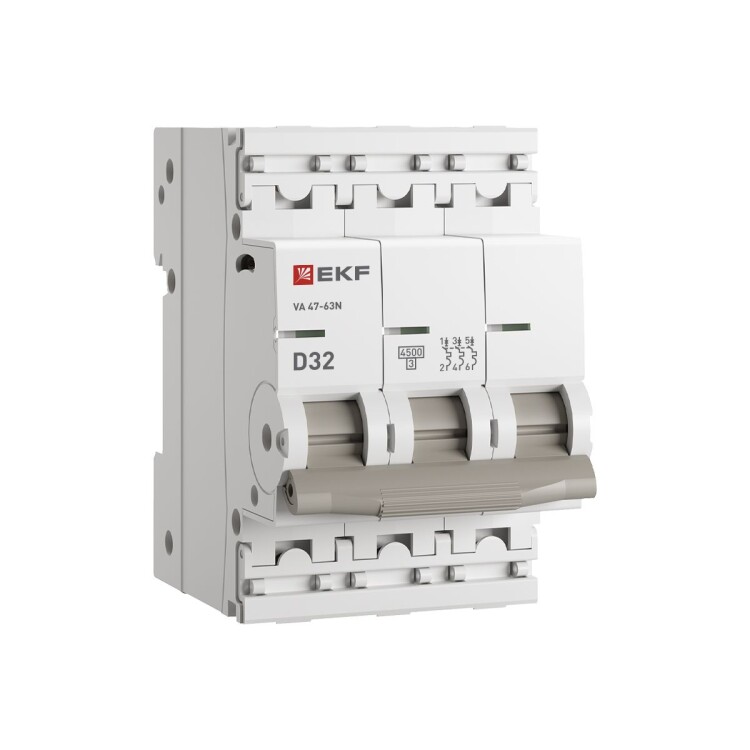

Автоматический выключатель ВА47-63N 3Р 32А (D) 4,5 кА EKF PROxima
Автоматические выключатели ВА 47-63N 4,5 кА EKF PROxima являются обновленной платформой успешно зарекомендовавших себя на рынке линейки автоматических выключателей ВА 47-63 4,5 кА EKF PROxima.
Автоматы ВА 47-63N являются механическими коммутационными аппаратами.
Применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях.
Особенностью данной серии выключателей является усовершенствованная конструкция.
В выключателях имеются пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования аппаратов, что исключает несанкционированный доступ к проводникам.
Корпус выключателей усилен дополнительными заклепками для обеспечения его максимальной жесткости.
Выключатели оборудованы удобной рукояткой управления, обеспечивающей надежное оперирование изделиями.
На лицевой панели имеется цветовой индикатор реального состояния контактов.
Конструкция двухпозиционного зажима обеспечивает удобный монтаж выключателя на DIN-рейку.
Соответствуют ГОСТ IEC 60898-1.
Размеры и вес
| Высота корпуса, мм | 87,5 |
| Ширина корпуса, мм | 53,4 |
| Глубина корпуса, мм | 74,5 |
| Вес изделия, г | 300 |
Особенности конструкции
- Увеличенный момент затяжки - 3 Н*м.
- Запатентованная встроенная опломбировка клемм.
- Монолитная лицевая панель.
- 11 пластин в дугогасительной камере.
- 6 заклепок на корпусе обеспечивают его жестоксть.
- Теплоотводящий канал в виде углубления в корпусе.
- Возможна коммутация алюминиевым и медным проводником.
- Подключение возможно при помощи шин PIN и Fork как сверху, так и снизу.
- Корпус выполнен из не поддерживающей горение пластмассы.
- Индикаторное окно состояния контактов, защищенное пластиковой крышкой.
- Увеличенная твердость винтов затяжки.
- Полный набор аксессуаров для расширения функционала.
Технические характеристики
| Артикул | M634332D |
| Тип изделия | выключатель автоматический модульный |
| Количество полюсов | 3 |
| Количество защищенных полюсов | 3 |
| Модульная ширина (шаг 18 мм) | 3 |
| Номинальный ток In, А | 32 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400 |
| Частота тока, Гц | 50 - 60 |
| Номинальная наибольшая отключающая способность Icn, кА | 4,5 |
| Вид расцепителей | тепловой и электромагнитный |
| Характеристика диапазона отключения | D |
| Рассеиваемая мощность, Вт | 11,2 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Номинальное напряжение изоляции, В | 660 |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Механическая износостойкость, циклов | 20000 |
| Коммутационная износостойкость, циклов | 10000 |
| Наличие индикации положения главных контактов | есть |
| Диапазон рабочих температур, °C | -40... +55 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3.1 |
| Степень загрязнения окружающей среды | 2 |
| Способ крепления | DIN-рейка |
| Поперечное сечение присоединяемых проводов, кв.мм | 1,0 - 25 (однопроволочный жесткий) / 1,0 - 16 (многопроволочный гибкий) |
| Момент затяжки, Н*м | 3 |
| Срок службы, лет | 20 |
Установка дополнительных устройств
К автоматическому выключателю могут быть подключены следующие дополнительные устройства:
- контакт вспомогательный AV-OF (слева);
- совмещенный вспомогательный и сигнальный контакт AV-OF+OF/SD (слева);
- контакт сигнальный AV-SD (слева);
- расцепитель минимального и максимального напряжения AV-MM Averes (справа);
- расцепитель независимый AV-SNT, AV-SNT-DC (справа);
- моторные приводы AV-M1, AV-M6 / M6S Averes (слева).
