Описание и характеристики

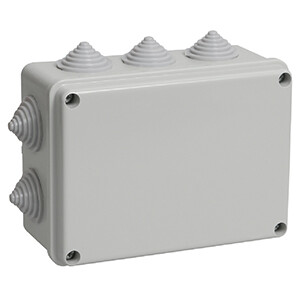

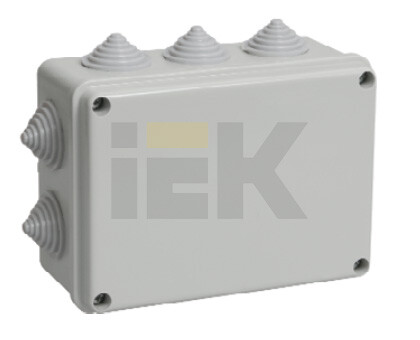

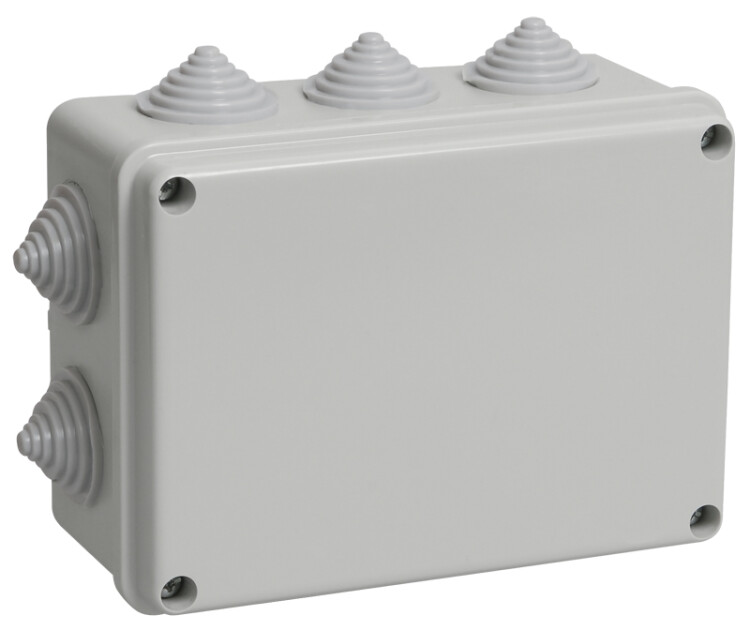

Коробка распределительная КМ41241 IEK (IP44, 10 гермовводов) открытой установки, прямоугольник, серый, 150 х 110 х 70 мм
Распределительные коробки для открытого монтажа предназначены для разветвления проводов и кабеля, также для скрытия и дополнительной защиты мест коммутации.

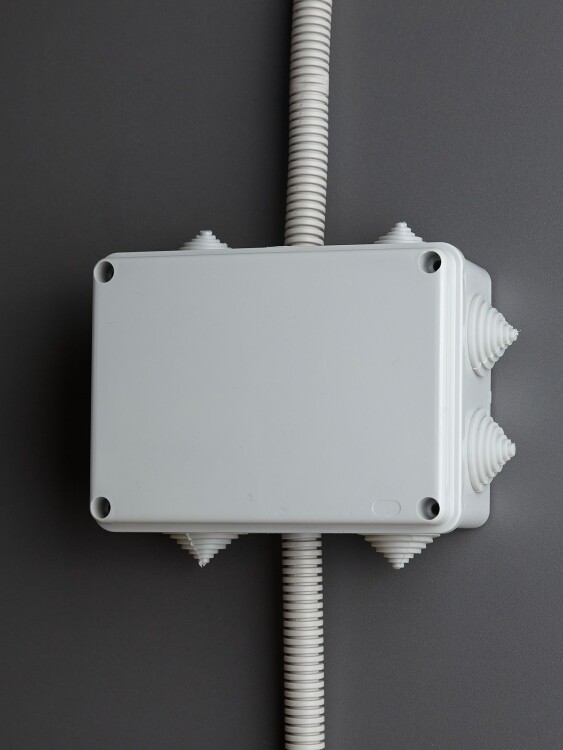

Коробки для открытого монтажа используются как часть электрической системы, состоящей из жестких и гофрированных труб.
Могут быть использованы на открытом воздухе, а также во влажных и пыльных помещениях.

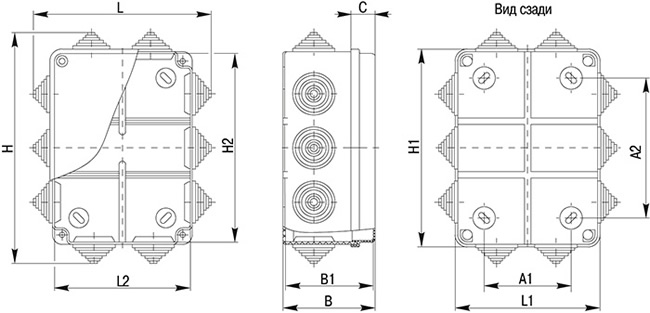

Размеры
| Размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| А1 | А2 | B | B1 | C | H | H1 | H2 | L | L1 | L2 |
| 66 | 106 | 70 | 66,5 | 18,5 | 175 | 150 | 142 | 135 | 110 | 102 |
Материалы и цвета
| Цвет корпуса | Серый (RAL 7035) |
| Материал корпуса | полистирол |
Технические характеристики
| Артикул | UKO10-150-110-070-K41-44 |
| Тип изделия | коробка распределительная |
| Конструктивное исполнение | с крышкой |
| Номинальное напряжение, В | 230 / 400 |
| Номинальный ток, А | 125 |
| Номинальное импульсное напряжение, кВ | 4 |
| Номинальное напряжение изоляции, В | 450 |
| Электрическая прочность изоляции, не менее, В | 2000 |
| Сопротивление изоляции, не менее, МОм | 100 |
| Диапазон рабочих температур, °C | -25... +40 |
| Степень защиты от пыли и влаги | IP44 |
| Климатическое исполение и категория размещения | УХЛ2 (ГОСТ 15150) |
| Тип сальника | кабельный ввод |
| Количество кабельных вводов | 10 |
| Максимальный диаметр вводимого проводника, мм | 25 |
| Тип монтажа | открытая установка |
| Способ крепления | шурупами |
| Класс защиты от поражения электрическим током | II (ГОСТ IEC 61140) |
| Срок службы, не менее, лет | 15 |
