Кабель силовой плоский ППГ-Пнг(А)-HF 3х4 ок(N,PE)-0,66кВ

Кабель силовой, не распространяющий горение при групповой прокладке и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении (исполнение "нг-HF"), предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ номинальной частотой 50 Гц, в том числе для эксплуатации в системах АС вне гермозоны.

Кабель применяется для групповой прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.

Класс пожарной опасности кабеля по ГОСТ 31565: П1б.8.1.2.1.

Применение

• Атомные электростанции.
• Крупные тепловые электростанции.

• Нефтехимические объекты.
• Метро.
• Морские суда.

• Здания и сооружения с массовым пребыванием людей: концертные залы, закрытые стадионы, театры, аэропорты и вокзалы.
• Помещения, оснащенные компьютерной и микропроцессорной техникой, и другие объекты, к которым предъявляются повышенные требования пожарной безопасности.

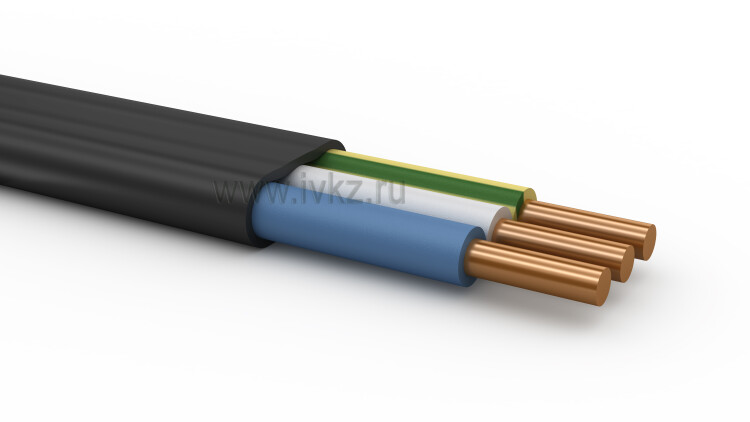

Конструкция и материалы

1. Токопроводящие жилы медные класса гибкости 1 по ГОСТ 22483, однопроволочные круглые.

2. Изоляция жил из полимерной композиции, не содержащей галогенов, не выделяющей коррозионно-активных газообразных продуктов при горении и тлении.
   Изоляция плотно прилегает к токопроводящей жиле и отделяется от нее без повреждения.
   Изолированные жилы кабеля имеют отличительную расцветку.
   Изоляция нулевой жилы (N) выполняется голубого цвета, изоляция жилы заземления (PE) выполняется двухцветной зелено-желтой расцветки.

4. Внутренняя оболочка из полимерной композиции, не содержащей галогенов, не выделяющей коррозионно-активных газообразных продуктов при горении и тлении.
   Внутренняя оболочка выполнена с заполнением наружных промежутков между жилами.

5. Наружная оболочка из полимерной композиции, не содержащей галогенов, не выделяющей коррозионно-активных газообразных продуктов при горении и тлении.
   Цвет наружной оболочки: Черный.

Технические характеристики

Исполнение кабеля	плоский
Число и сечение токопроводящих жил	3 х 4 кв.мм
Номинальное переменное напряжение, В	660
Номинальная частота тока, Гц	50
Минимальный радиус изгиба, наружных диаметров кабеля	10
Температура монтажа (без предварительного подогрева), не ниже, °C	-15
Температура окружающей среды при эксплуатации кабеля, °C	-30... +50
Длительно допустимая температура нагрева жил кабеля, °C	+70
Максимальный нагрев при коротком замыкании, °C	+160
Стандарт	ГОСТ 31996-2012
Срок службы, не менее, лет	30

Расшифровка условных обозначений

ППГ-Пнг(А)-HF 3х4 ок(N,PE)-0,66:

• П - материал изоляции жил - полимерная композиция на основе полиолефинов без галогенов.
• П - материал внутренней и внешней оболочки кабеля - полимерная композиция, не содержащая галогенов.
• Г - маркировка по герметизации - отсутствие защитного слоя (брони).

• П - плоское исполнение.
• нг - не распространяет горения при прокладке пучком.
• (А) - категория пожарной безопасности.
• HF - Halogen Free - в оболочке и изоляции галогены отсутствуют.

• 3 - число жил.
• 4 - сечение жилы, кв.мм.
• ок - жилы однопроволочные круглые.
• N - нулевой провод.
• PE - жила заземления.
• 0,66 - напряжение, кВ.
