Лента свд 12В 9,6Вт/м 120свд/м 4000К 2835 IP65 IEK 5м

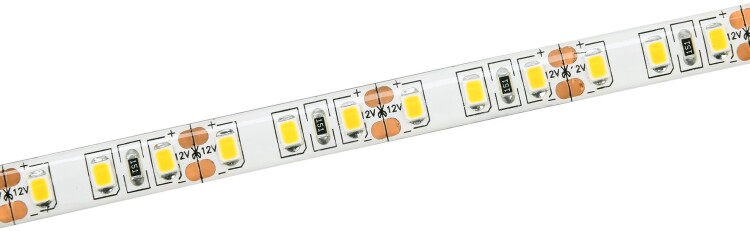

Лента светодиодная IEK LSR-2835NW120-9,6-IP65-12В Standard (12 В, SMD 2835, 9,6 Вт/м, 120 led/м, 4000 К, IP65)

Светодиодная лента 2835 серии Standard IEK предназначена для работы от источника тока постоянного напряжения 12 В.

Светодиодная лента Standard со степенью защиты от пыли и влаги IP65 применяется в качестве декоративно-интерьерной подсветки в помещениях с повышенным содержанием влаги (кухни, ванные комнаты), а также на улице для установки под навесами.

Преимущества

• Высокоэффективные светодиоды SMD 2835 производства Epistar (7 - 8 лм/led).
• Отсутствие пульсации светового потока.

• Отсутствие чувствительности к отклонениям от стандартного напряжения в сети.
• Безопасность эксплуатации благодаря низкому напряжению питания (12 В).

• Легкий монтаж благодаря самоклеящейся основе 3М.
• Длительный срок службы.

Размеры

Ширина ленты, мм	8
Длина в упаковке, м	5,0

Технические характеристики

Артикул	LSR1-0-120-65-3-05
Тип изделия	светодиодная лента
Тип светодиодов	SMD 2835
Плотность светодиодов, led/m	120
Рабочее напряжение, В	DC 12
Мощность, Вт/м	9,6
Световой поток, лм/м	720
Цветовая температура, К	4000
Цвет свечения	Нейтральный белый
Диапазон рабочих температур, °C	-10... +45
Относительная влажность воздуха, не более, %	80
Степень защиты от пыли и влаги	IP65
Шаг резки, мм	25
Способ подключения	присоединительные провода
Тип пускорегулирующего аппарата	светодиодный драйвер с управлением по току
Срок службы, часов	30000

Монтаж

• Запрещается подвергать ленту механическим воздействиям и крепить ленту с радиусом изгибов менее 20 мм.
• При креплении светодиодной ленты на токопроводящие поверхности ленту необходимо изолировать от cоприкосновения с этой поверхностью.

• Cнять защиту клейкого слоя с обратной стороны светодиодной ленты.



• Закрепить ленту на монтажной поверхности.
  При креплении ленты не надавливать на светодиоды, резисторы и управляющие элементы.

• При необходимости разрезать ленту по специально нанесенной разметке.
  Линия отреза располагается между площадками для спайки. Минимальный участок отреза - 3 светодиода.




• При необходимости соединить два участка ленты пайкой с соблюдением полярности или при помощи специальных двухсторонних коннекторов.
  Время пайки не должно превышать 10 секунд при температуре не более +260 °С.

• При подключении влагозащищенной ленты с использованием коннекторов зачистить контактную часть ленты от защитного верхнего слоя.

• Подключение одноцветной светодиодной ленты производить следующим образом:


  • подключить светодиодную ленту к контактам блока питания согласно полярности: красный проводник ленты (плюс) - к зажиму "V+" блока питания; черный (минус) - к зажиму "V-" блока питания;


  • подключить блок питания к сети 230 В~ двумя проводами к разъемам L (фаза) и N (нейтраль), указанным на блоке питания;


  • при необходимости подключить отдельным проводом дополнительную ленту параллельно к блоку питания.
    Суммарная мощность подключаемых лент не должна превышать мощность блока питания.


• Максимальное удаление светодиодной ленты от блока питания без потери освещенности: не более 7 м.

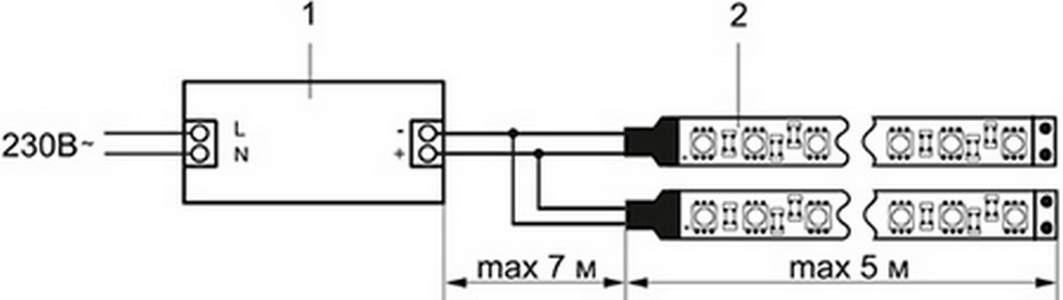

Схема подключения

1 - блок питания. 2 - светодиодная лента.
