Описание и характеристики
Выключатель дифференциального тока CHINT NXL-63 2P 63А 30мА 6кА тип АС (R)
Выключатели дифференциального тока CHINT серии NXL-63, или устройства защитного отключения (без защиты от сверхтока), предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50 / 60 Гц с номинальным током до 63 А.
Подходят для промышленных условий, объектов с высокой нагрузкой на электросеть.
ВДТ с дифференциальным расцепителем типа АС применяются для защиты только от синусоидальных переменных токов утечки.
ВДТ с дифференциальным расцепителем типа А защищают как от синусоидальных, так и от пульсирующих постоянных токов утечки.
Преимущества
- Высокое качество комплектующих.
- 100% контроль качества сборки.
- Быстрый монтаж и надежность крепления.
- Индикация положения контактов.
- Международные сертификаты качества.

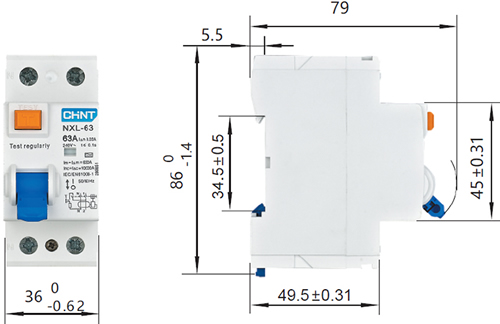

Размеры
Технические характеристики
| Артикул | 280724 |
| Тип изделия | модульный выключатель дифференциального тока / устройство защитного отключения без защиты от сверхтока |
| Модульная ширина (шаг 18 мм) | 2 |
| Количество полюсов | 1P+N |
| Тип устройства | электромеханический |
| Номинальное рабочее напряжение Ue, В | АС 230 |
| Номинальная частота тока, Гц | 50 / 60 |
| Номинальный ток In, А | 63 |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Тип тока утечки | АС |
| Номинальный отключающий дифференциальный ток IΔn, мА | 30* |
| Номинальная отключающая способность, А | 6000 |
| Номинальная наибольшая дифференциальная включающая и отключающая способность IΔm, А | 630 |
| Время отключения IΔn, сек. | ≤0,1 |
| Механическая износостойкость, циклов В-О | 2000 |
| Электрическая износостойкость, циклов В-О | 2000 |
| Наличие индикатора аварийного срабатывания | есть |
| Степень загрязнения | 2 |
| Рабочая температура окружающей среды, °C | -25... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Способ крепления | на DIN-рейку 35 мм |
| Сечение медного кабеля для верхних / нижних зажимов, кв.мм | 4 - 35 |
| Сечение шин для верхних / нижних зажимов, кв.мм | 10 - 16 |
| Момент затяжки винтов, Н*м | 2,5 |
| Соответствие стандартам | ГОСТ Р 50345-2010 (МЭК 60898-1:2003) |
* Устройства защитного отключения с номинальным отключающим дифференциальным током 30 мА устанавливаются для защиты человека от поражения электрическим током при прикосновении к токоведущим частям электроустановок, а также защиты электрооборудования при повреждении изоляции проводников или его неисправности.
Защищаемые цепи: розеточные группы и общие цепи небольшой протяженности, сравнимые с квартирной или офисной проводкой.
Внимание!
Необходимо проверять работоспособность ВДТ серии NXL-63 нажатием на кнопку "Тест" не реже 1 раза в месяц.

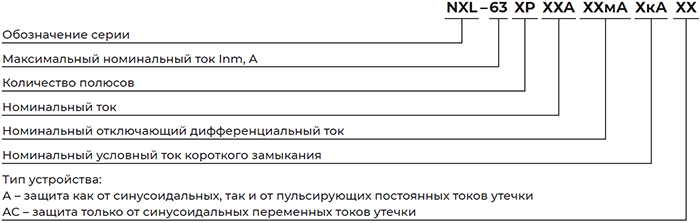

Структура условного обозначения
