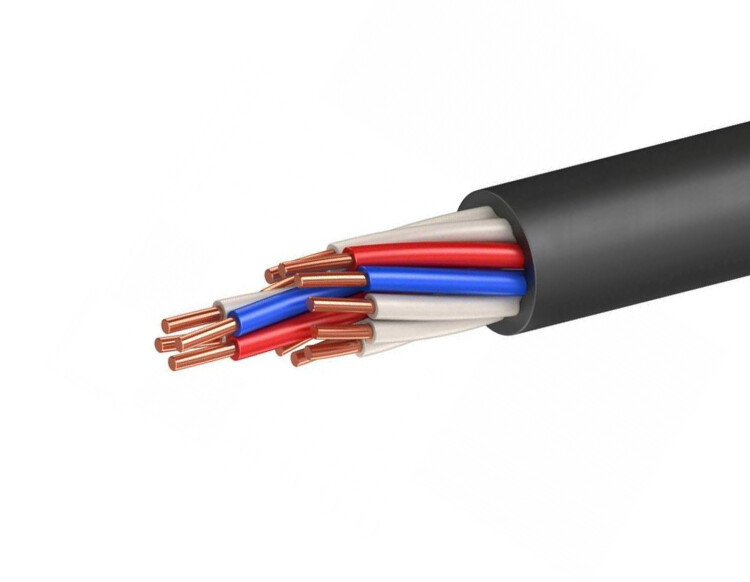

КВВГнг(А)-LS 14*1,5 кабель контрольный Псковкабель

КВВГ, АКВВГ, КВВГ-Т (ГОСТ 1508-78), КВВГнг, АКВВГнг,КВВГнг-Т,АКВВГнг-Т (ТУ 16.К01-37-2003)

Кабели контрольные с медными или алюминиевыми жилами с ПВХ изоляцией в ПВХ оболочке (нг – не распространяющие горение)

Конструкция:

1. Токопроводящая жила - медная или алюминиевая, однопроволочная, 1 класса по ГОСТ 22483.
2. Изоляция - изполивинилхлоридного пластиката (ПВХ).
3. Скрутка - изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым. В обозначение марок кабелей, имеющих отличительную маркировку каждой жилы (цифровую или цветовую), добавляют букву «Ц»
4. Оболочка - из ПВХ пластиката, для кабелей марки КВВГнг и АКВВГнг, КВВГнг-Т , АКВВГнг-Т из ПВХ пластиката пониженной горючести.

Применение:

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность.

Кабели марок КВВГнг и АКВВГнг применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Кабели всех марок могут быть проложены на открытом воздухе.

Технические характеристики:

• Виды климатического исполнения кабелей:

• УХЛ категорий размещения 1 - 5 по ГОСТ 15150-69,

• Диапазон температур эксплуатации: от -50°С до +50°С

• Относительная влажность воздуха при температуре +35°С до 98%

• Номинальная толщина изоляции для жил сечением:

  • 0.75 - 2.5 мм2 - 0.6 мм

  • 4 - 6 мм2 - 0.7 мм

  • 10 мм2 - 0.9 мм

• Электрическое сопротивление изоляции жил при температуре 20°С сечением:

  • 0.75 - 1.5 мм2 - не менее 10 МОм*км

  • 2.5 - 4.0 мм2 - не менее 9 МОм*км

  • 10 мм2 - не менее 6 МОм*км

• Длительно допустимая температура нагрева жил при эксплуатации: +70°С

• Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С составляет:

  • для кабелей диаметром до 10 мм включ.: не менее 3-х диаметров кабеля

  • для кабелей диаметром от 10 до 25 мм включ.: не менее 4-х диаметров кабеля

• Радиус изгиба небронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С:
  • не менее 6-ти диаметров кабеля

• Кабели марок КВВГ, АКВВГ, КВВГ-Т не распространяют горение при одиночной прокладке.

• Кабели марок КВВГнг, АКВВГнг, КВВГнг-Т, АКВВГнг-Т не распространяют горение при прокладке в пучках.

• Строительная длина кабелей: не менее 150 м

• Срок службы не менее 15 лет, при прокладке в помещениях не менее 25 лет

• Гарантийный срок эксплуатации: 3 года со дня ввода кабелей в эксплуатацию

Коды ОКП:

35 6314 01 - кабелей КВВГ
35 6314 17 - кабелей КВВГнг
35 6344 01 - кабелей АКВВГ
35 6344 17 - кабелей АКВВГнг, АКВВГнг-Т
35 6314 15 - кабелей КВВГ-Т, АКВВГнг-Т
