Описание и характеристики

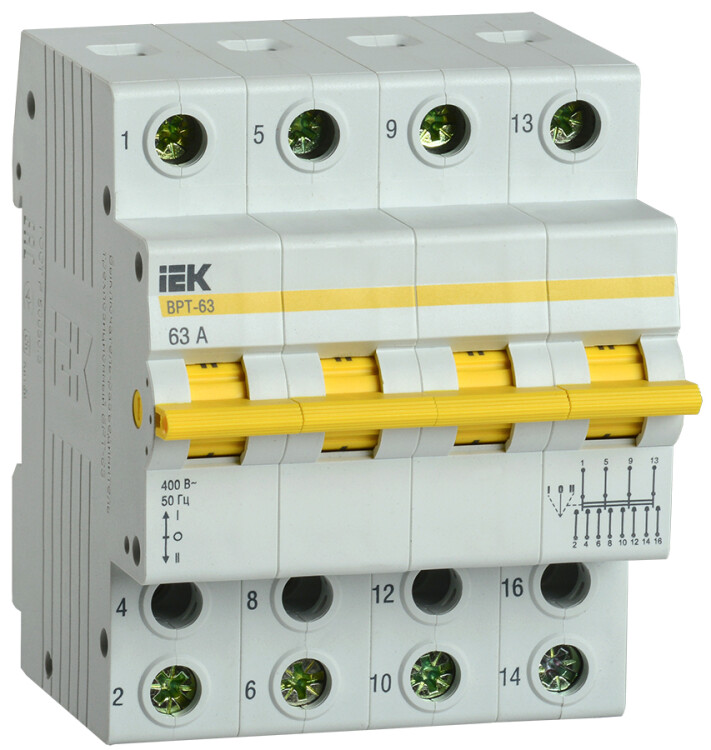

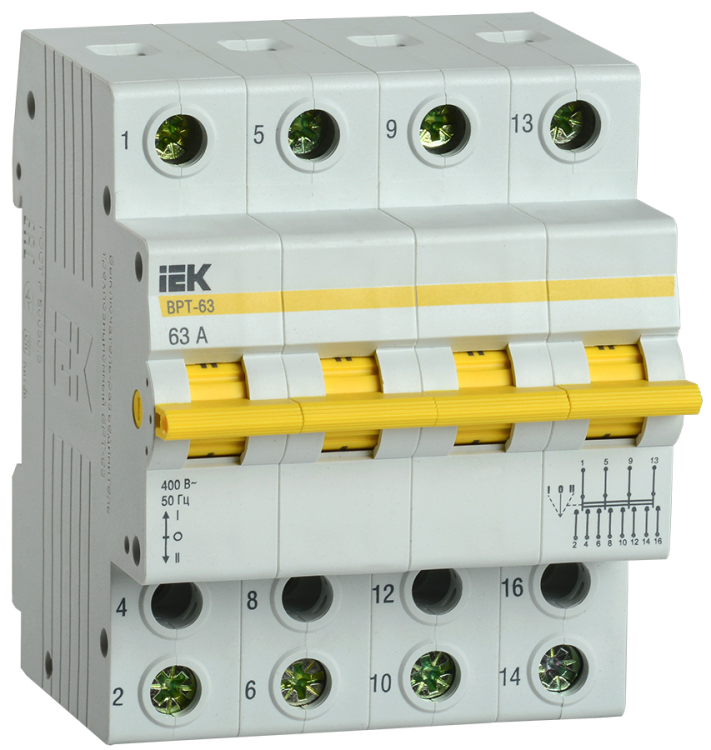

Выключатель-разъединитель трехпозиционный ВРТ-63 IEK (4Р, 63 А)
Выключатель-разъединитель трехпозиционный ВРТ-63 IEK предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц.
Допускается использование в сетях постоянного тока напряжением не более 48 В.
Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации, например, в этажных щитах вместо пакетных выключателей.
Выключатель способен включать и отключать цепь с незначительным номинальным током или при незначительном изменении напряжения на зажимах каждого из полюсов выключателя и проводить токи в нормальных условиях работы, а также в течение определенного времени в аномальных условиях работы выдерживать токи короткого замыкания.
Преимущества
- Оперативное включение и выключение электрических цепей.
- Три фиксированных положения рукоятки I - 0 - II. Среднее положение рукоятки фиксирует нулевое положение контактов.
- Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.
- Удобный монтаж / демонтаж без использования инструментов (для конструктива 50 А и 63 А).
Размеры и вес
| Высота корпуса, мм | 88 |
| Ширина корпуса, мм | 72 |
| Глубина корпуса, мм | 77 |
| Масса одного полюса, г | 70 |
Материалы и цвета
| Цвет корпуса | Светло-серый |
| Материал корпуса | пластик |
Технические характеристики
| Артикул | MPR10-4-063 |
| Тип изделия | выключатель-разъединитель |
| Модульная ширина (шаг 18 мм) | 4 |
| Число полюсов | 4 |
| Тип включения / отключения | переключатель на 2 направления |
| Количество переключающих контактов | 4 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400 |
| Частота тока, Гц | 50 |
| Напряжение постоянного тока на 1 полюс, не более, В | 48 |
| Номинальный рабочий ток Ie, А | 63 |
| Номинальный включающий и отключающий ток, А | 3Ie |
| Номинальный кратковременно выдерживаемый в течение 1 с. ток Icw, А | 12Ie |
| Категория применения | АС-22B |
| Номинальное напряжение изоляции Ui, В | 415 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Группа механического исполнения | М1 (ГОСТ 17516.1) |
| Механическая износостойкость, циклов В-О | 30000 |
| Электрическая износостойкость, циклов В-О | 10000 |
| Режим работы | продолжительный |
| Диапазон рабочих температур, °С | -25... +40 |
| Относительная влажность воздуха, % | 50* при +40 °С |
| Степень защиты от пыли и влаги | IP20 |
| Тип монтажа | на DIN-рейку |
| Рабочее положение | вертикальное, с воможным отклонением на 90° |
| Материал присоединяемых проводников | медь |
| Сечение присоединяемых проводников, кв.мм | 1,0 - 10 |
| Момент затяжки винтов контактных зажимов, Н*м | 1,2 |
| Срок службы, лет | 15 |
* Допускается эксплуатация выключателя при относительной влажности воздуха 90% при температуре +20 °С.
Внимание!
Использование выключателя-разъединителя ВРТ-63 IEK возможно только при последовательном подключении устройства защиты от сверхтоков (автоматические выключатели серии ВА-47 или предохранитель ППНИ).
